3层航空食品楼强电施工图纸含招标、技术文件_2019(钢筋混凝土结构)(TN-S)

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：交通建筑
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：23190.3平方米
• 地上层数：3层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 负荷等级：一级,二级,三级
• 火灾保护分级：一级
• 接地方式：TN-S
• 项目地址：贵州
• 强电设计：供配电系统,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全

该项目总用地面积37993平米，总建筑面积为23190.3平米，建筑类别为3类，防火设计的建筑分类丙类厂房加附属配套；耐火等级为地上地下均为一级。建筑结构为框架结构，抗震设防烈度为6度

该资料包括10/0.4KV变配电系统、电力系统、照明系统、防雷保护系统、安全措施及接地系统等

本照明系统包括正常照明、应急照明、值班照明、警卫照明、景观照明等

机场插座平面图

机场应急照明平面图

机场电气系统图

航食-电气-0816_t3.dwg

总图-电气-0816_t3.dwg

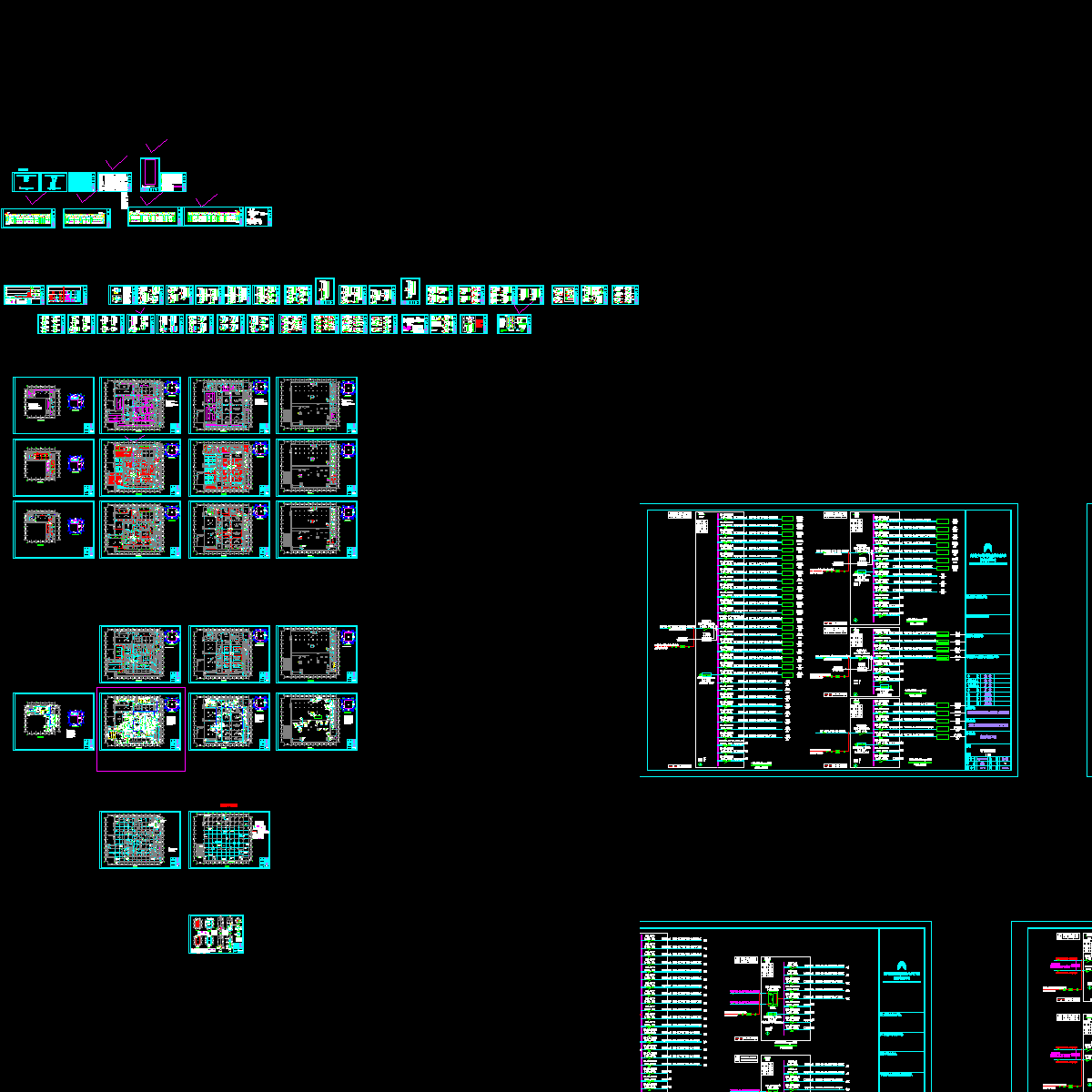

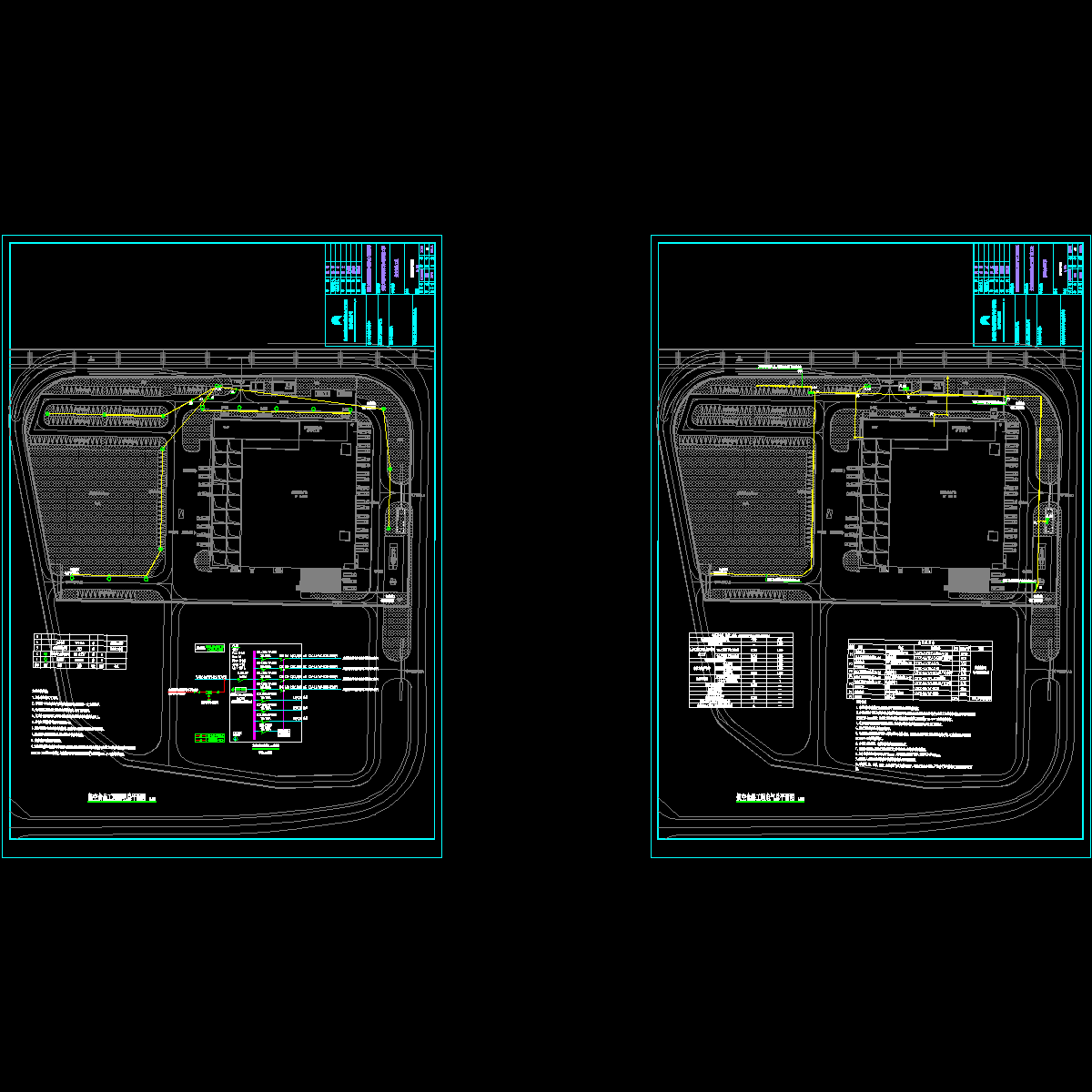

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
