一份两层污水处理厂视频监控系统CAD图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑高度类型：多层建筑
• 建筑设计面积：3382.8平方米
• 建筑地上层数：2层
• 参考图纸：10张
• 设计年代：近代
• 弱电设计：视频监控系统,机房工程

附件详情

• 一、监控系统 平面布置图
• 二、监控系统线路图
• 三、闭路电视监控系统图
• 四、监控机房平面布置图
• 五、机房防静电地板平面图
• 六、电视墙设计图
• 七、操控台设计图

附件详情

本稿件是某污水处理厂视频监控系统图纸，设计包含监控系统平面布置图、监控系统线路图、闭路电视监控系统图、监控机房平面布置图、机房防静电地板平面图、电视墙设计图、操控台设计图。
该项目占地面积为14539M（合21.80亩）11688平方米，总建筑面积约3382.8平方米。

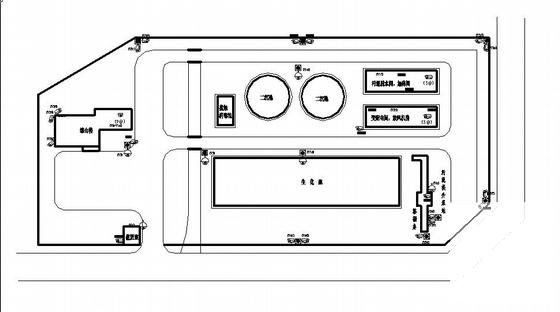

第 1 张图

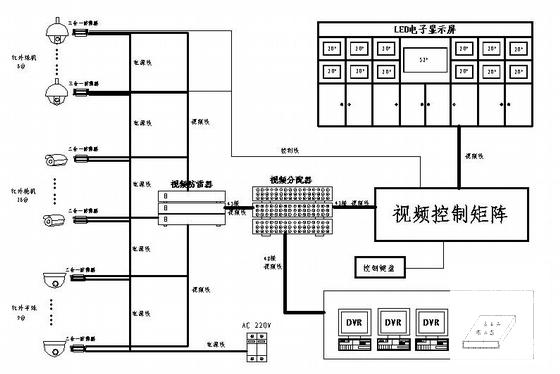

第 2 张图

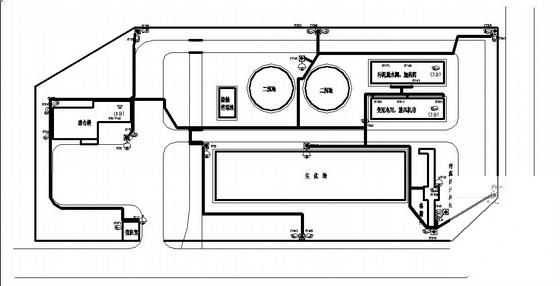

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
