[建筑方案图]绿城一份16号套独立山地别墅建筑dwg格式CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：方案（初设图）

附件详情

该资料为杭州绿城某16号套独立山地别墅建筑方案图
工程建筑建筑设计结构形式为：砖混结构、层数为： 2层、高度为：5.78米
这份参考资料包括各层建筑平面、立面、剖面图等，共5张图纸
设计功能包括：车库、起居室、客房、厨房等。

2

3

4

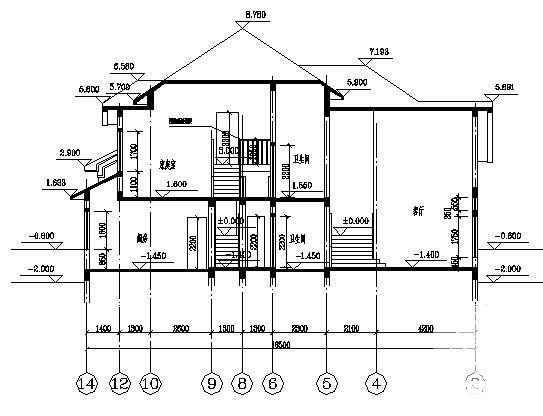

第 1 张图

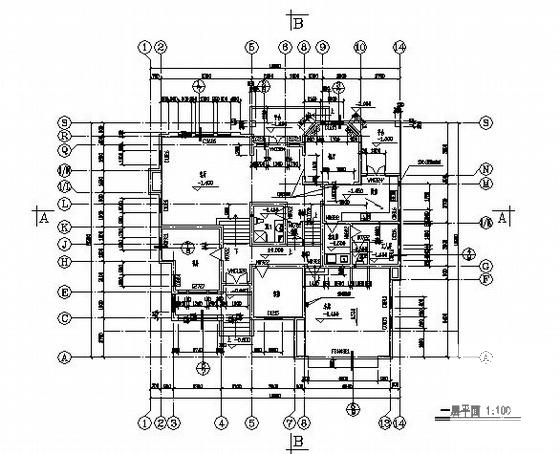

第 2 张图

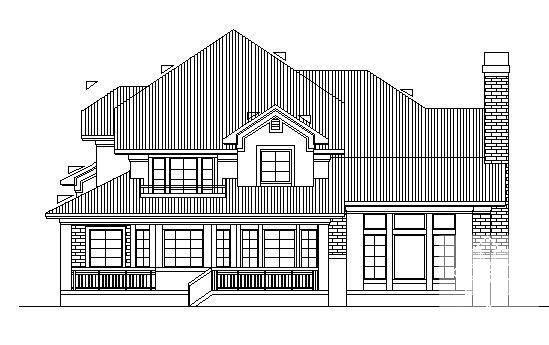

第 3 张图

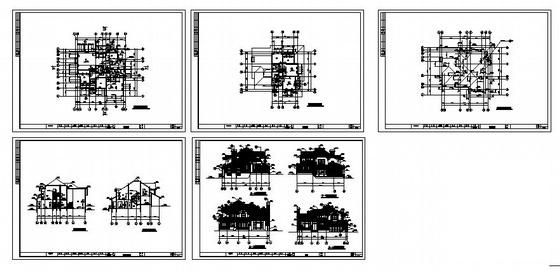

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
