该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
建筑类别：园林建筑,其他
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：613.5平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
参考图纸：25张
-
设计年代：近代
-
地下室用途：人防
-
节点大样：人防
-
防雷等级：第三类
-
接地方式：TN-S
-
项目所在地：浙江
-
强电设计：
供配电系统
,建筑物防雷,接地安全,其它
-
弱电设计：视频监控系统,综合布线系统,信息网络系统,公共信息显示系统,其它
附件详情
-
智能化设计说明
-
系统主要设备材料表
-
综合布线系统图
-
计算机网络系统图
-
视频监控系统图
-
背景音乐系统、LED显示屏系统图
-
UPS电源系统、接地示意图
-
游客中心一层
弱电平面图
-
游客中心弱电总平面图
-
救生中心一层弱电平面图
-
救生中心二层弱电平面图
-
救生中心弱电总平面图
-
设计说明与材料表
-
配电系统图
-
一层电气平面图
-

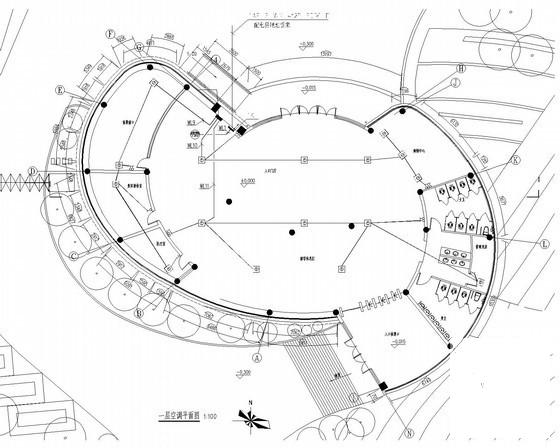

一层空调平面图
-
屋顶电气平面图
-
基础接地平面图
-
……
附件详情
该项目位于浙江省，项目为景区提升工程（游客中心、救生中心部分）。总建筑设计面积：613.5平方米，建筑层数：地上1层，建筑高度：6.1米，局部4.8米。
设计内容：220/380V配电系统；建筑物防雷、接地系统及安全措施；综合布线系统；计算机网络系统；视频监控系统；背景音乐系统；LED显示屏系统；
防雷接地
及综合管路系统。
5月，图纸共25张。

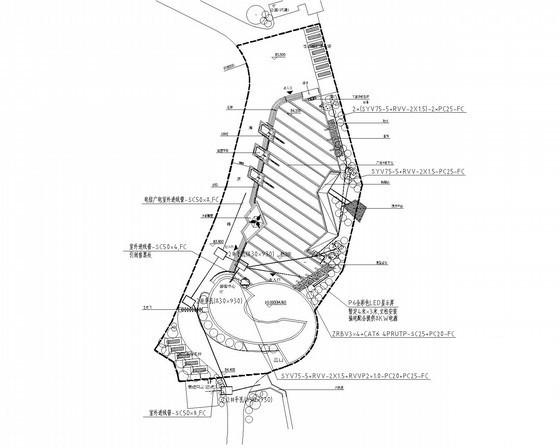

游客中心弱电总平面图
游客中心一层弱电平面图

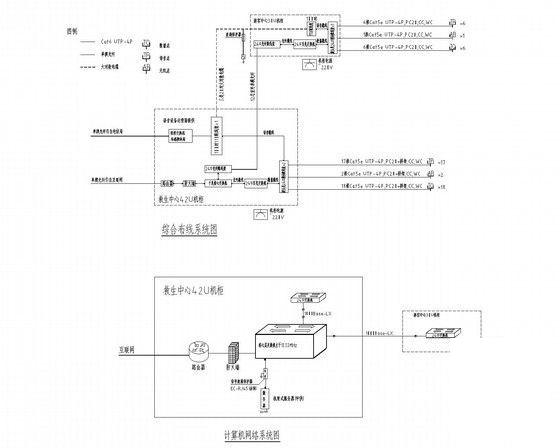

计算机网络系统图

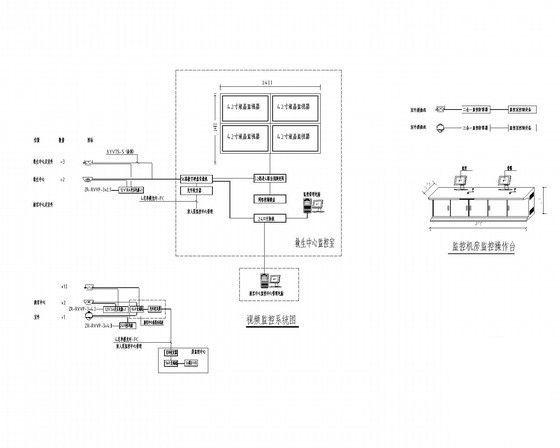

视频监控系统图

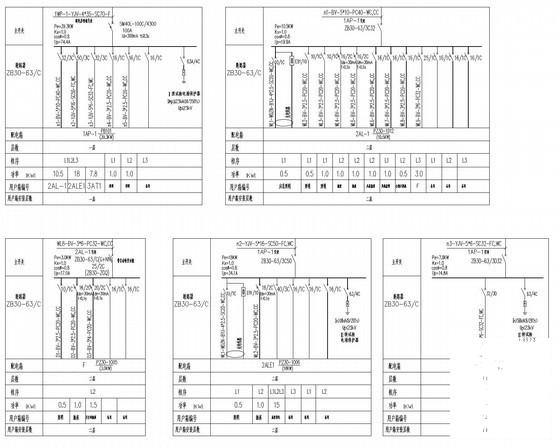

配电系统图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
温馨提示：该资料由网友于2020-2-19 15:16:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
|
