一份四千平6层住宅楼建筑施工CAD图纸(架空1层)(外墙保温)

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 住宅类型（型体）：板式
• 商业：无
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：湖南
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：4190.85平方米
• 建筑高度：16.80m
• 建筑地上层数：6层
• 设计效果图：无

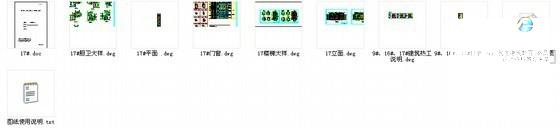

附件详情

建筑层数 地上 6层，架空 1层,地下 0层
建筑高度 16.80m
建筑面积 地上4190.85平方米，地下0.00平方米
北向角度 90度
建筑形状 条式建筑
体形系数 0.38
建筑窗墙比 东向：0.06, 西向：0.01, 南向：0.17, 北向：0.21
外墙保温方式 外保温

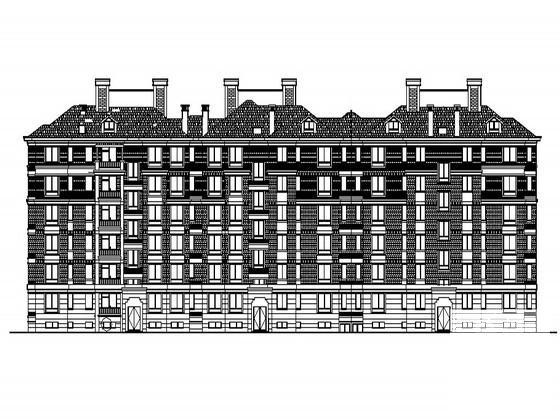

立面

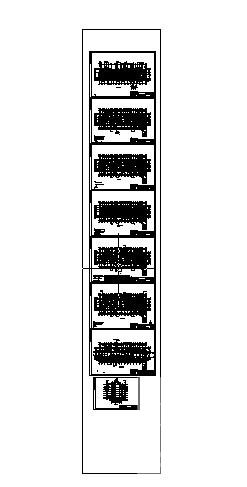

总图

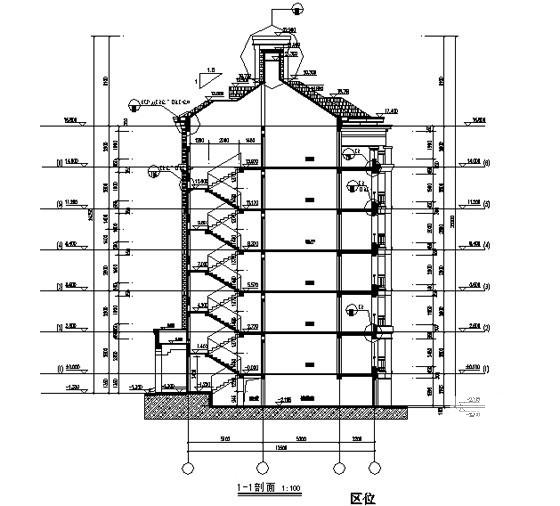

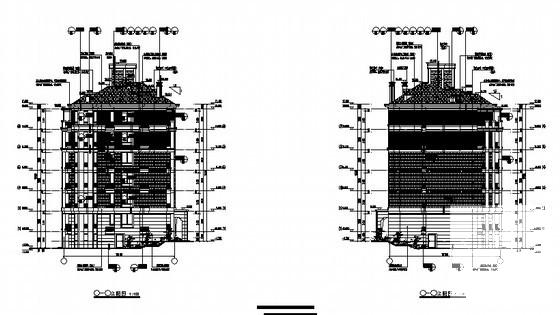

剖面图

总图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
