[CAD]市政道路支路绿化工程设计套图（总共7页图纸）.dwg

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要：道路分成南北两段，北端长302.60米；南端长504.89米。 　　 南桥路路幅宽度20米，道路路幅组成为： 　　 3米（人行道） 3.5米（混合车道） 7.0米（机动车道） 3.5米(混合车道) 3米（人行道）=20米。共7张CAD设计图。

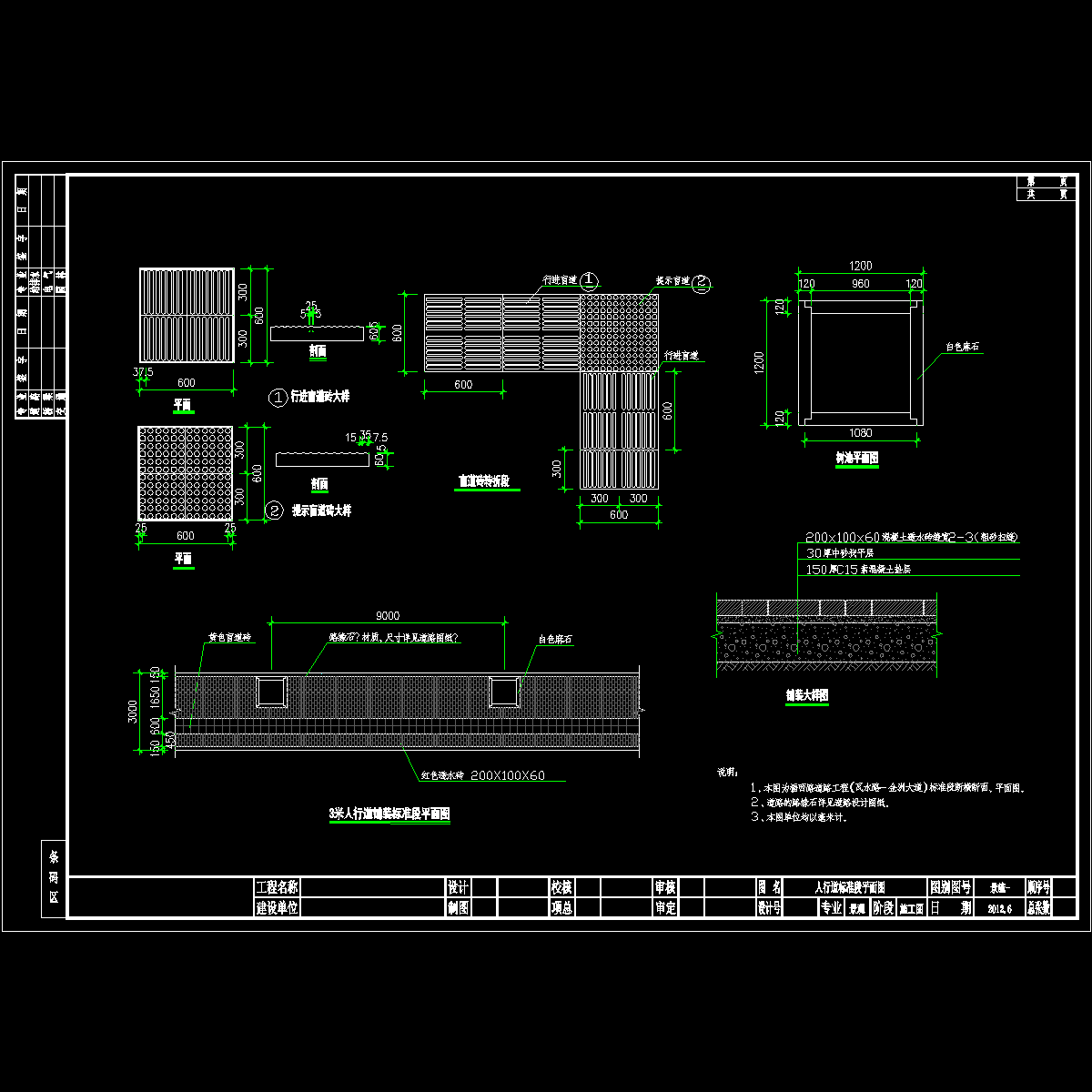

人行道.dwg

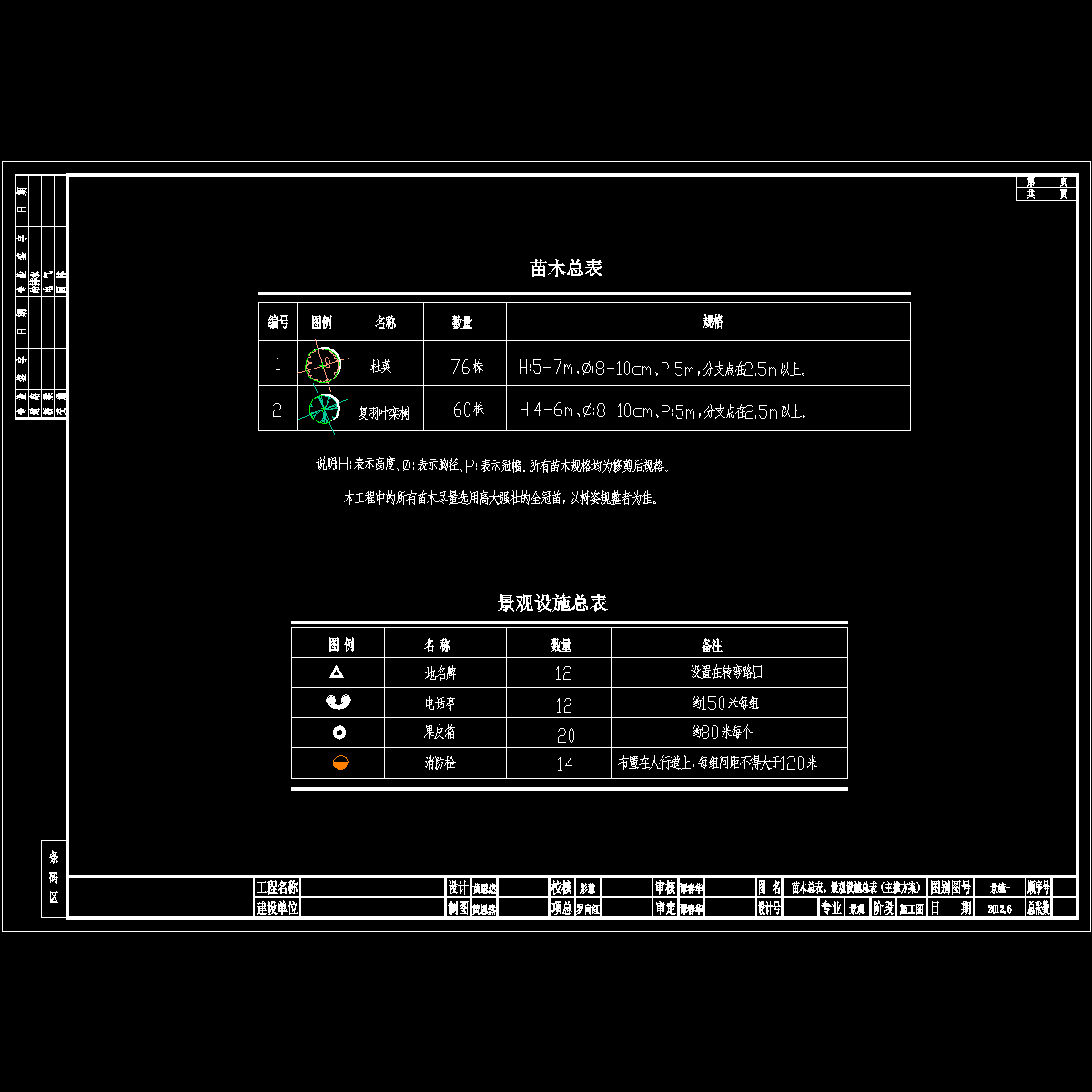

总表.dwg

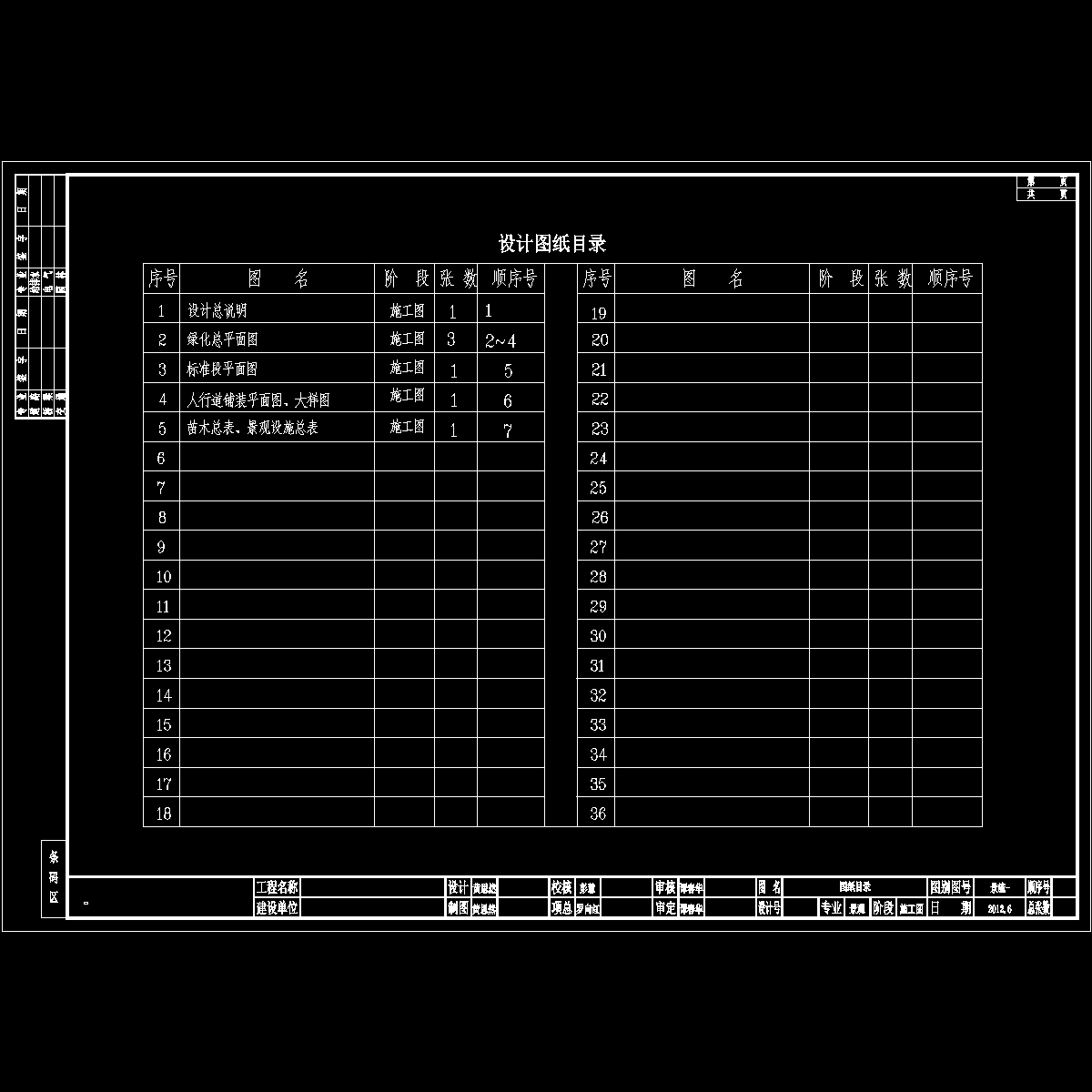

目录.dwg

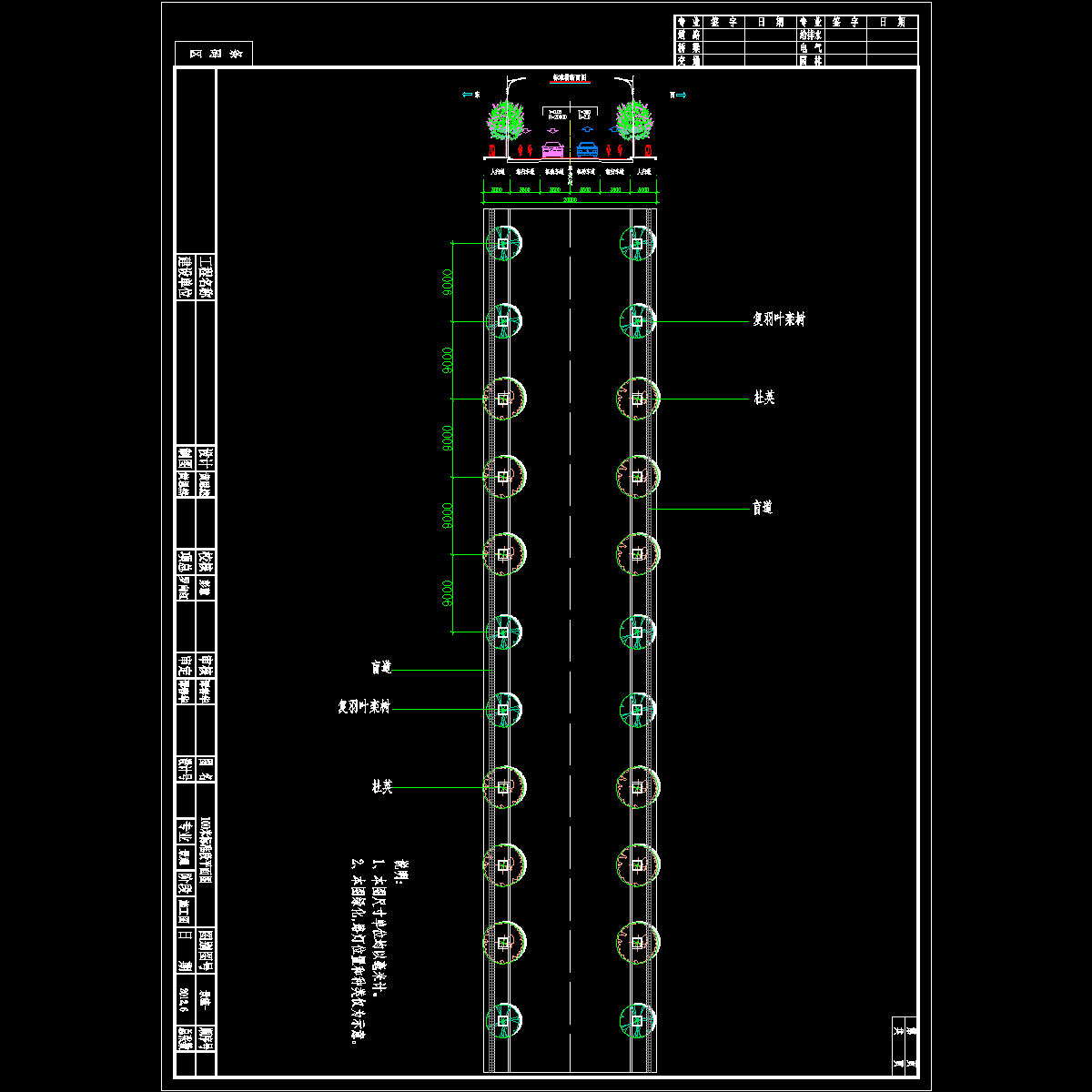

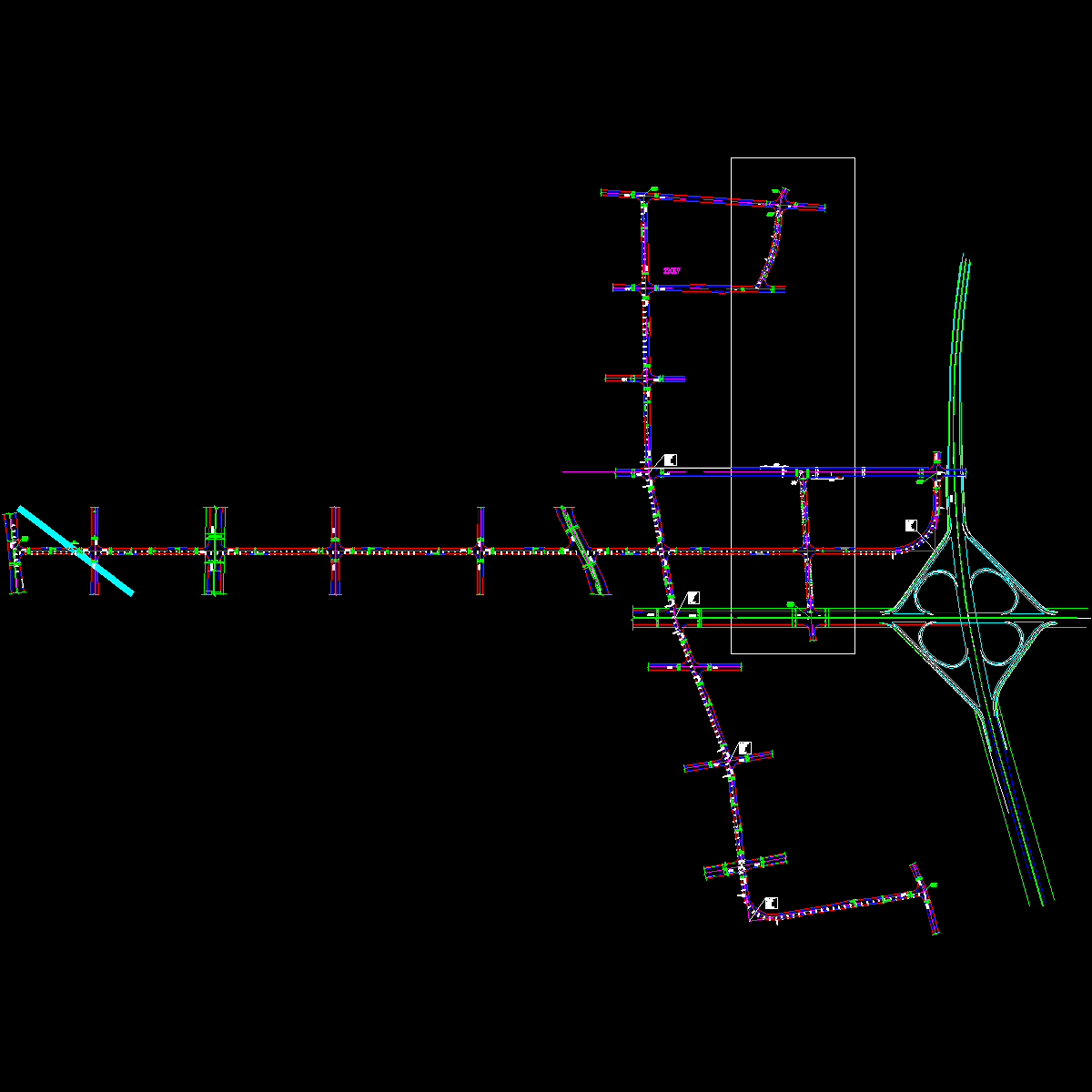

绿化总平.dwg

说明.dwg

（标准横断面）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
