82米跨径悬索吊桥全套CAD施工图纸.dwg

[复制链接]

0

主题

0

帖子

1350

积分

超级版主

Rank: 8Rank: 8

积分
1350
发表于 2020-12-11 20:31:58 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情 总体布置图 缆索布置 桥面板构造 衡量构造 纵梁构造 地锚螺栓构造 吊杆布置 索夹构造 索夹组装 吊杆构造 波形护栏 索塔一般构造 索塔钢筋构造 承台钢筋构造 桩基钢筋构造 锚碇一般构造 锚碇钢筋构造 索鞍构造 桥面板防滑构造 台帽构造 风缆构造 风缆锚碇 桥跨横断面

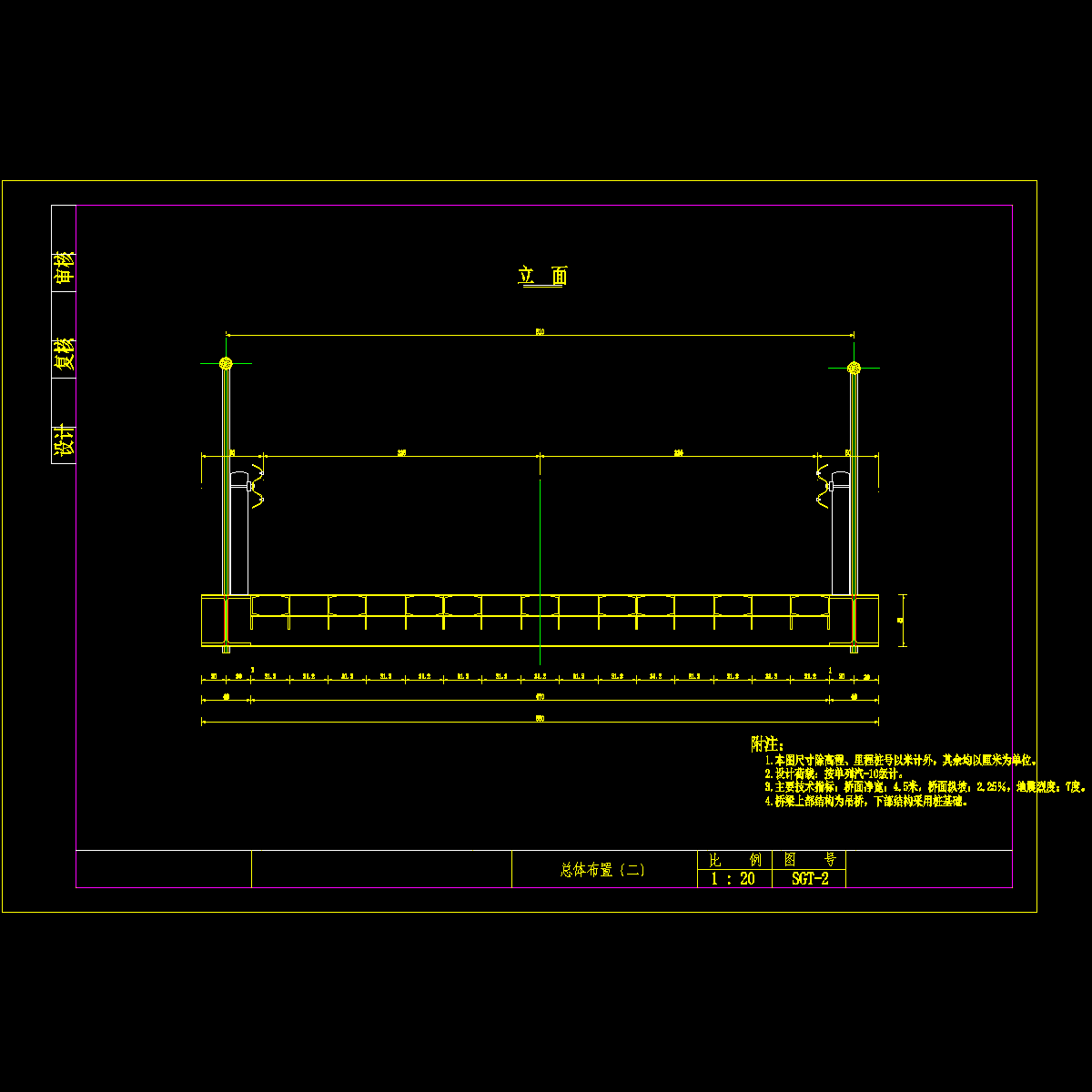

02-总体布置2.dwg
02-总体布置2.dwg

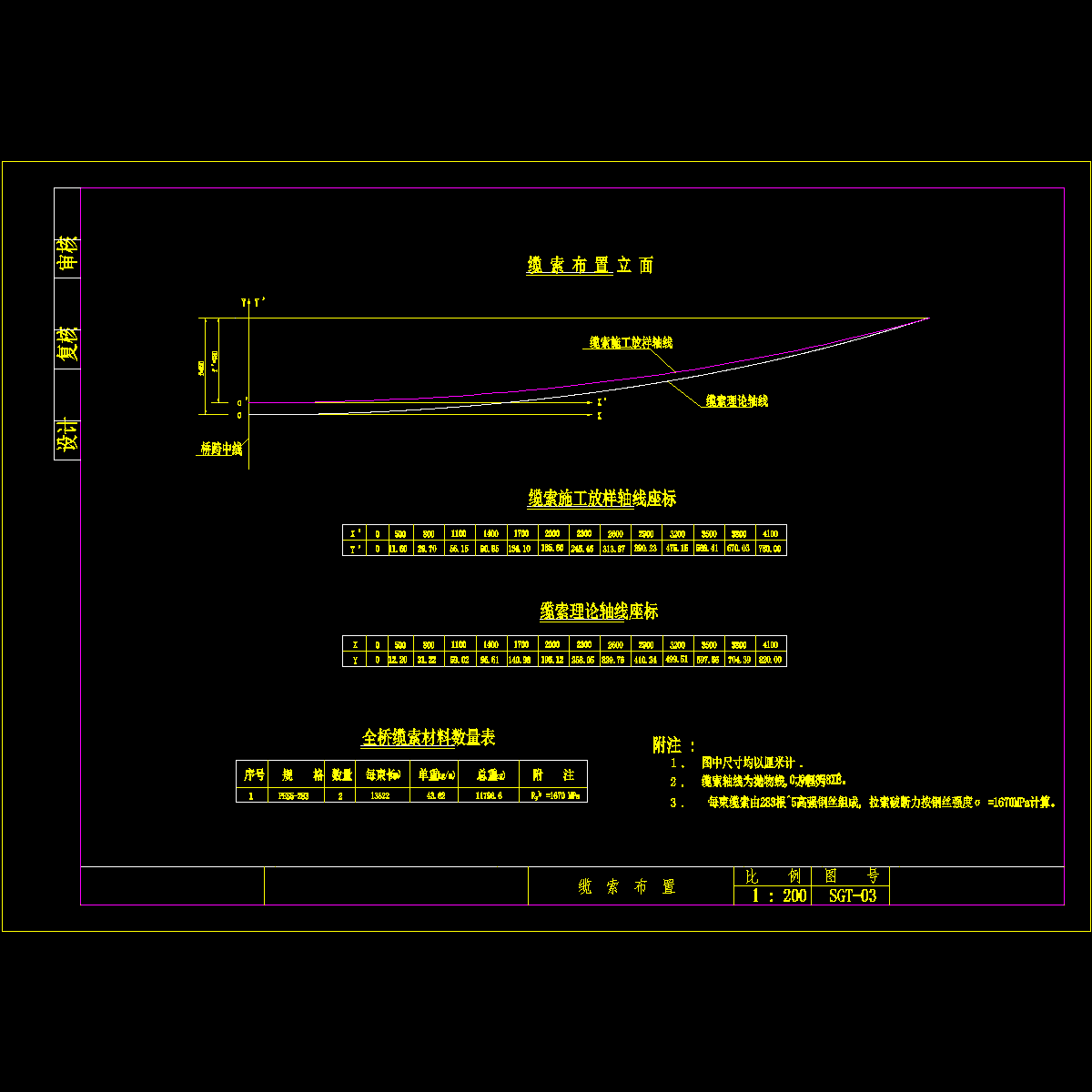

03-缆索布置.dwg
03-缆索布置.dwg
04-05-桥面板构造.dwg
04-05-桥面板构造.dwg

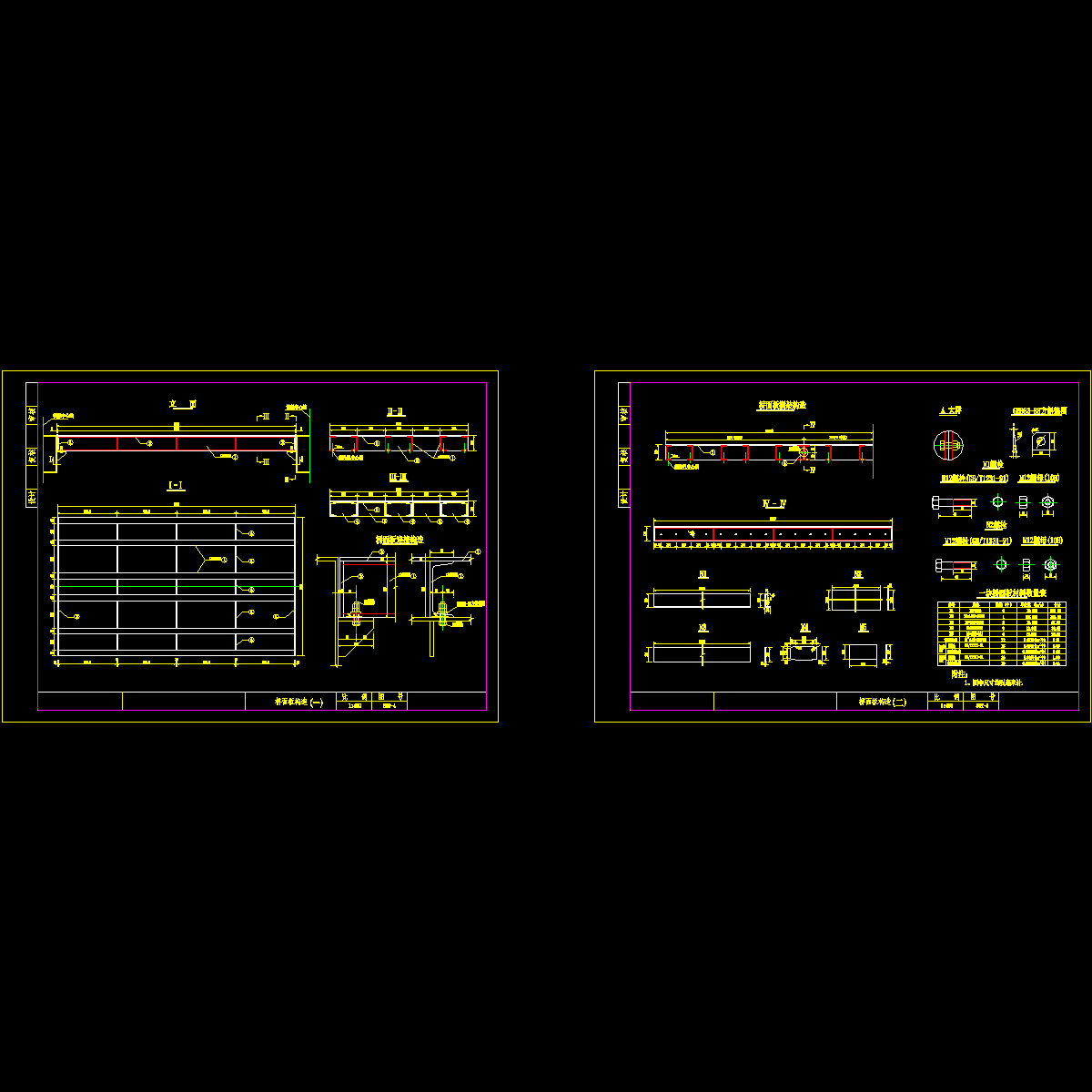

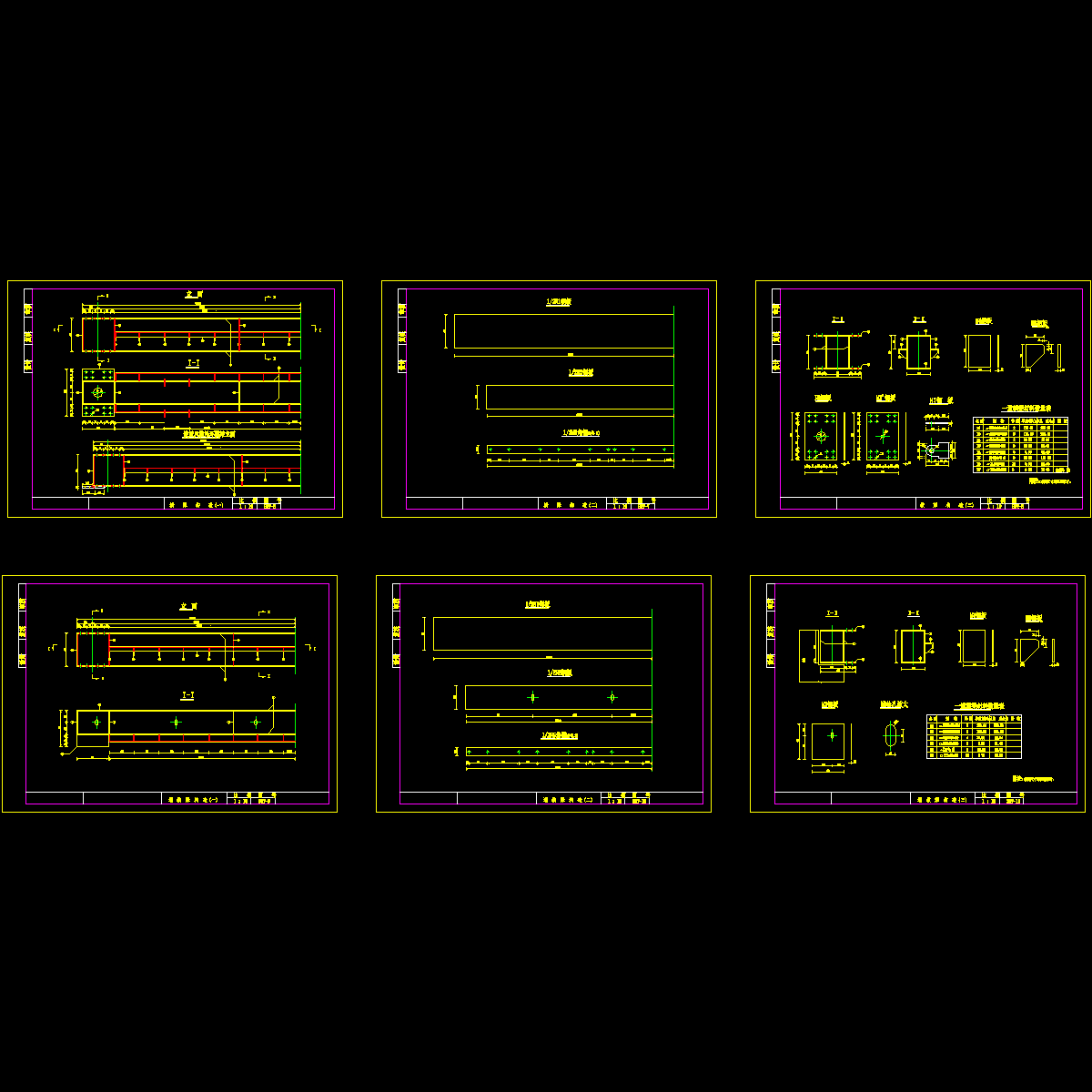

06-11-横梁构造.dwg
06-11-横梁构造.dwg

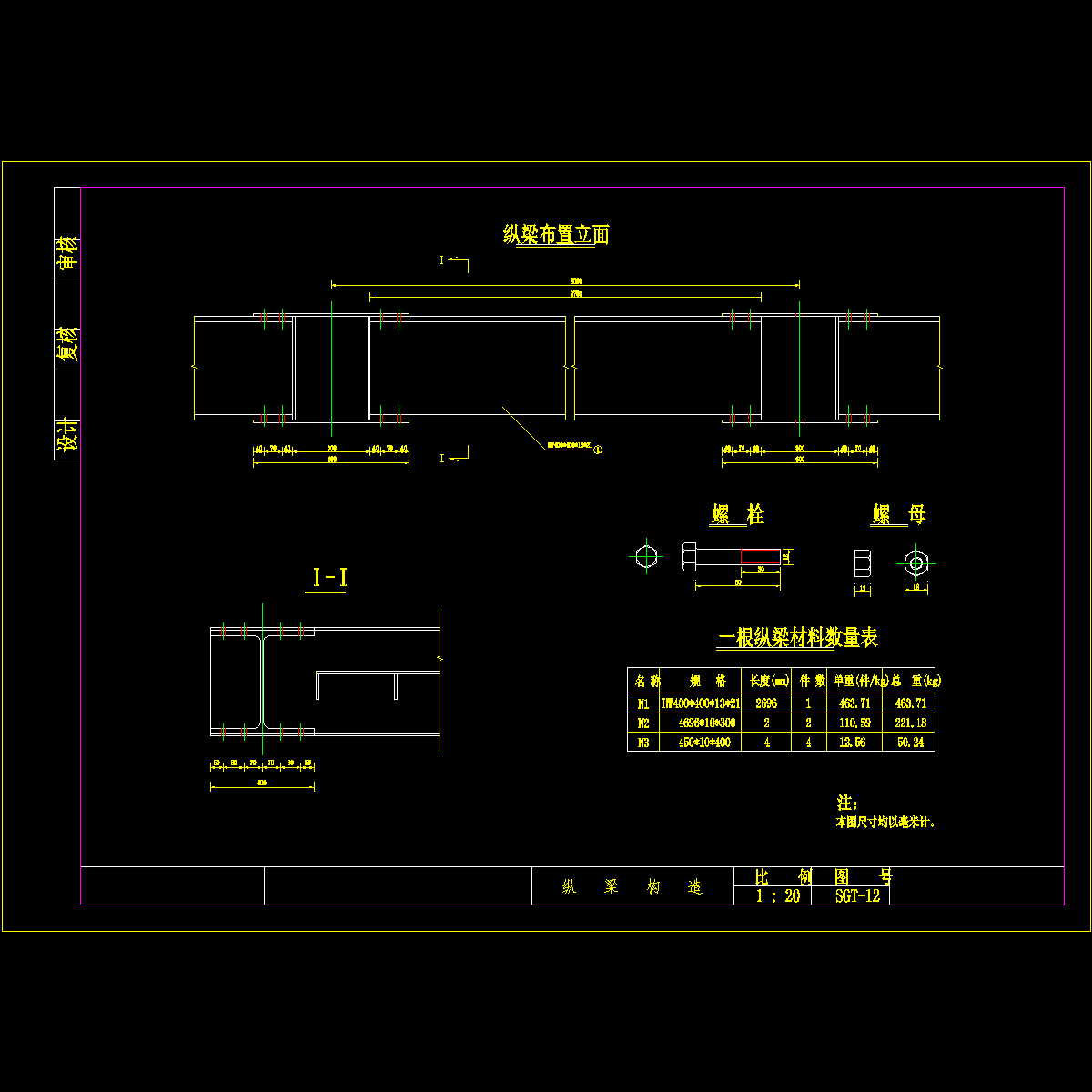

12-纵梁构造.dwg
12-纵梁构造.dwg

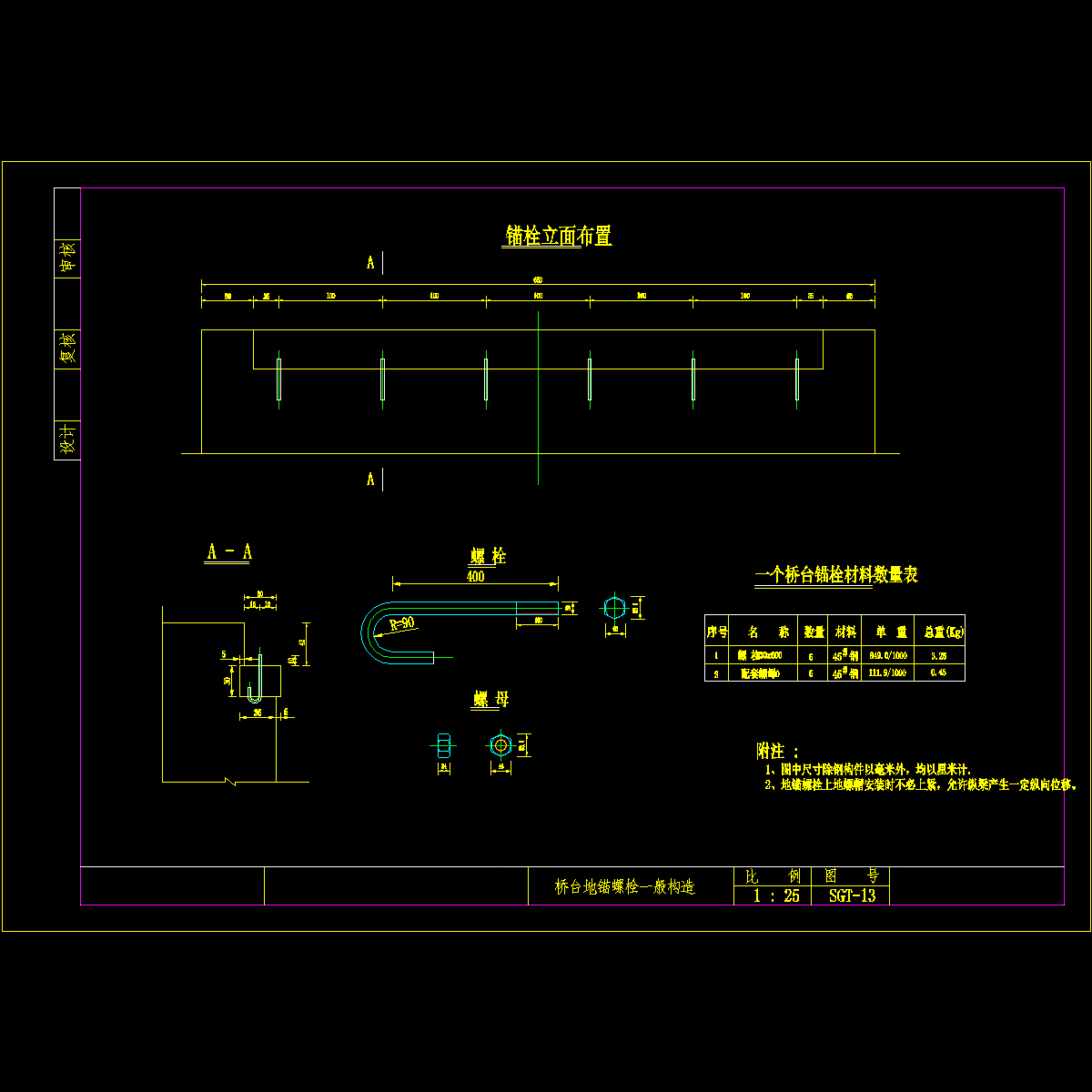

13-地锚螺栓构造.dwg
13-地锚螺栓构造.dwg
15-索夹构造.dwg
15-索夹构造.dwg
16-索夹组装.dwg
16-索夹组装.dwg
17-吊杆构造.dwg
17-吊杆构造.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ec2wsss0cfefcsc2.zip

1.19 MB

下载  售价: 100 积分    赚积分
