丝织厂厂区给排水设计CAD施工图纸.dwg

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目雨污水管道均采用UPVC超强筋管,弹性胶圈连接.雨水边井支管管径均为DN250,其余管径见平面图.管道基础均采用砂垫层基础。 　　 雨水窨井:DN400管采用900X750砖砌落底窨井,其余采用600X600砖砌落底窨井,方形铸铁井盖. 　　 污水窨井:采用600X600砖砌不落底窨井,园形井盖.井盖在道路上采用铸铁井盖,在绿化带内采用水泥预制井盖. 　　 室外消防管道管采用球墨铸铁管,弹性橡胶圈连接,埋深1.0m.生活给水管采用衬塑镀锌钢管,丝扣连接,埋深0.8m,管道交叉处可视现场情况适当调整.生活给水管水表DN80,为螺翼式水表. 　　 图纸内容包括：1.设计说明 2.排水总平面图 3.给水总平面图

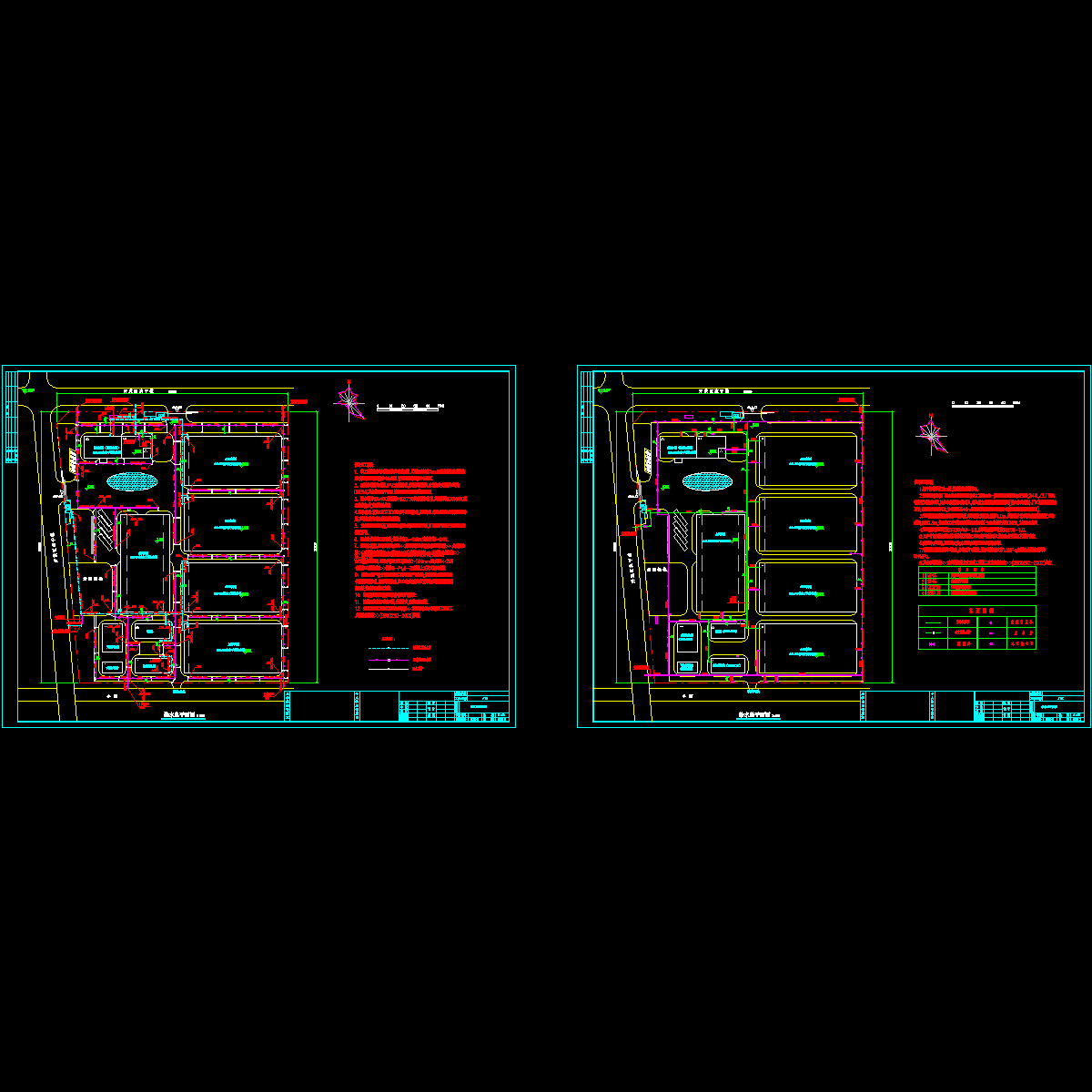

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
