附件详情 某市行政中心广场全套施工图： 资料目录 施工图总说明 绿化种植设计说明 总平面图 中心区铺地平面大样图 场地竖向图 中心区水池平面大样图一 中心区水池平面大样图二 中心区水池平面大样图三 中心区水池结构大样图 中心舞台平面大样图 踏步及坡道详图 生态停车场、盲道、坡道大样图 铺地大样 中心旗杆大样图、树池详图 灯柱一大样 灯柱二大样绿化配置图 植物（片植）配置控放图 给排水说明、大样图例 自动喷灌给排水平面图 电气设计说明、灯具大样 广场照明平面图 水池、舞台动力、音响平面图 配电房10KV配电系统图 低压配电系统图 行政中心前9m规划路道路纵断面设计 机动车道路面结构与道牙大样图 砼路面横缝、纵缝结构大样 方形树池横断面与树池外边牙大样图 共有30张CAD图纸，制图规范，图纸详尽，值得借鉴~ 2 3 4

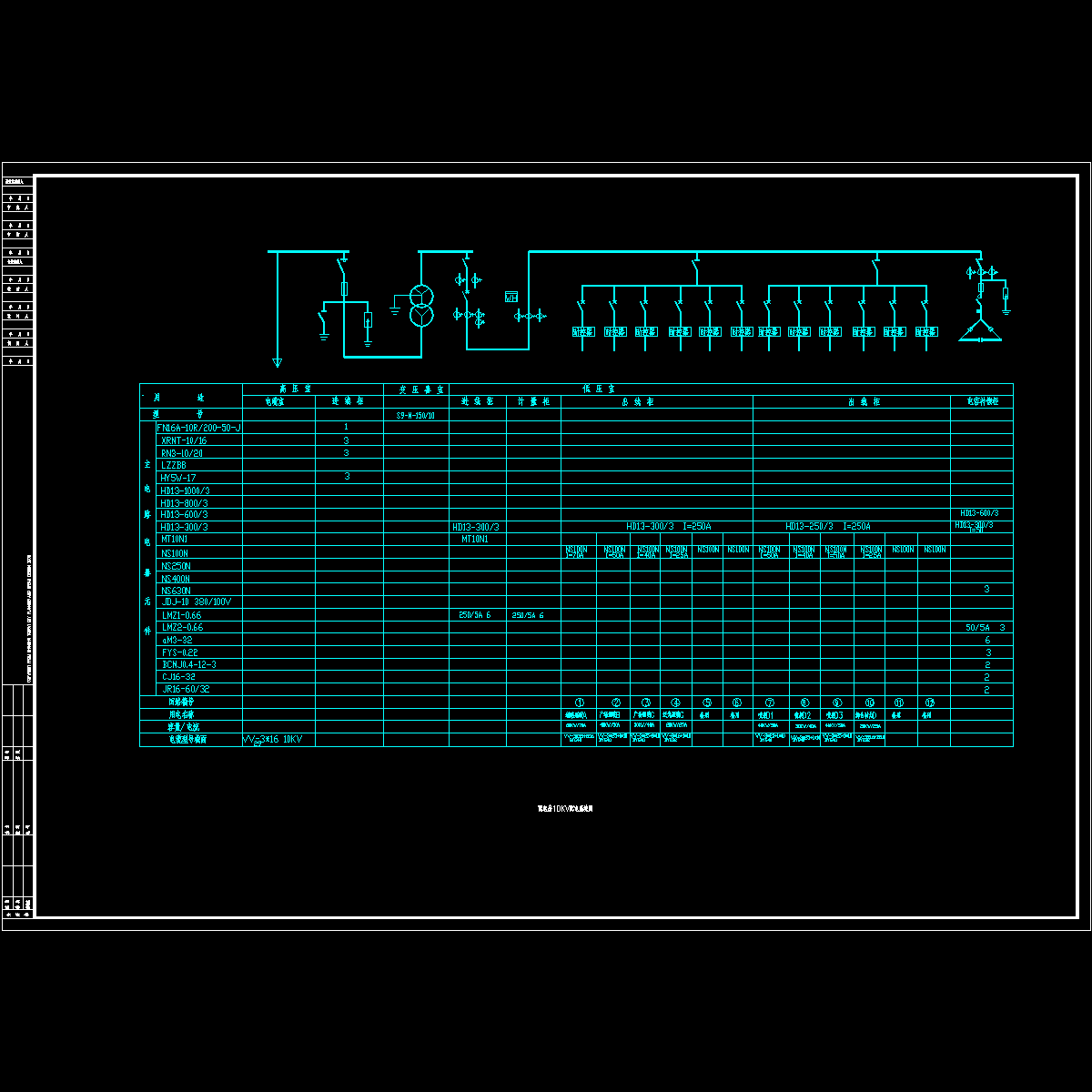

25配电房10kv配电系统图.dwg

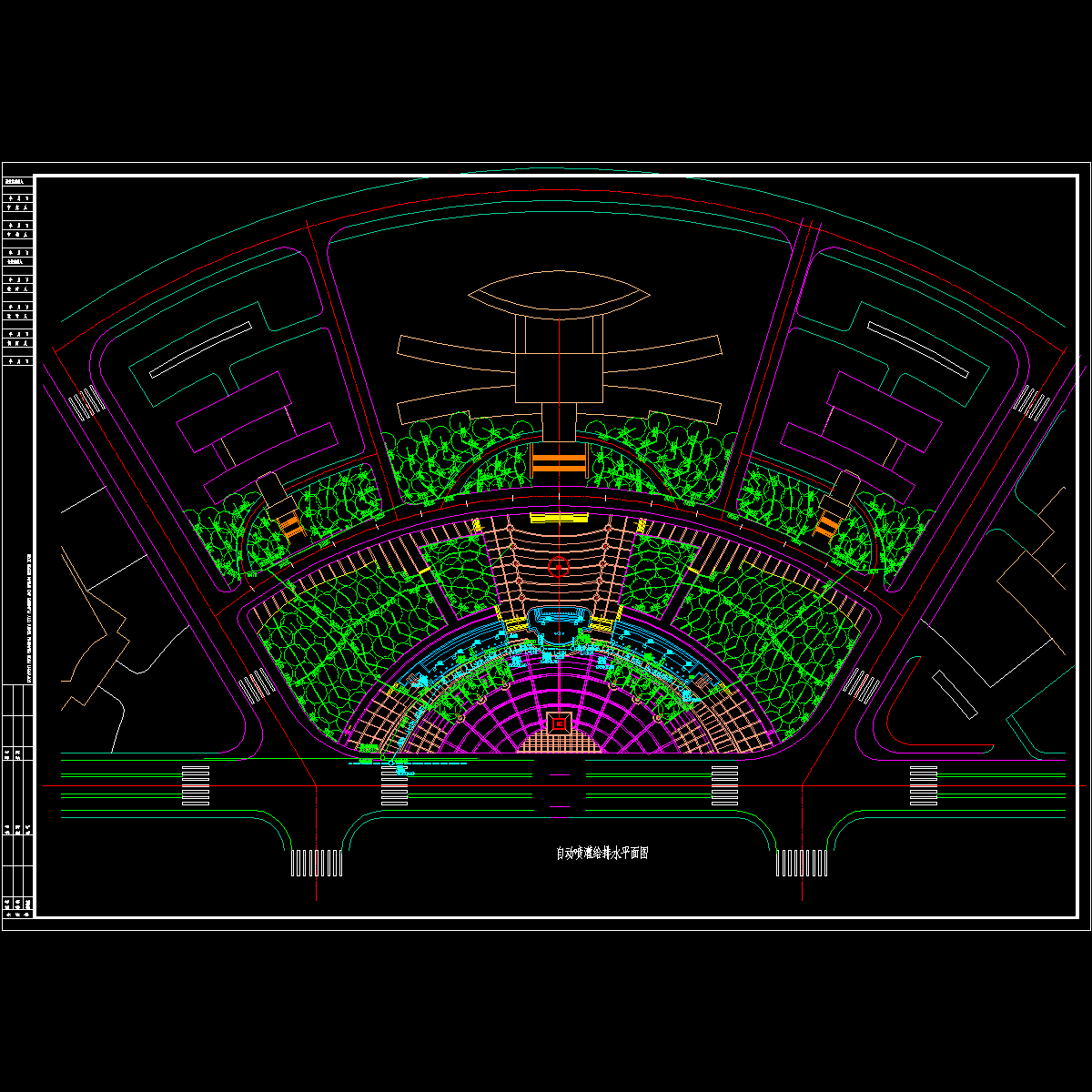

21自动喷灌平面图.dwg

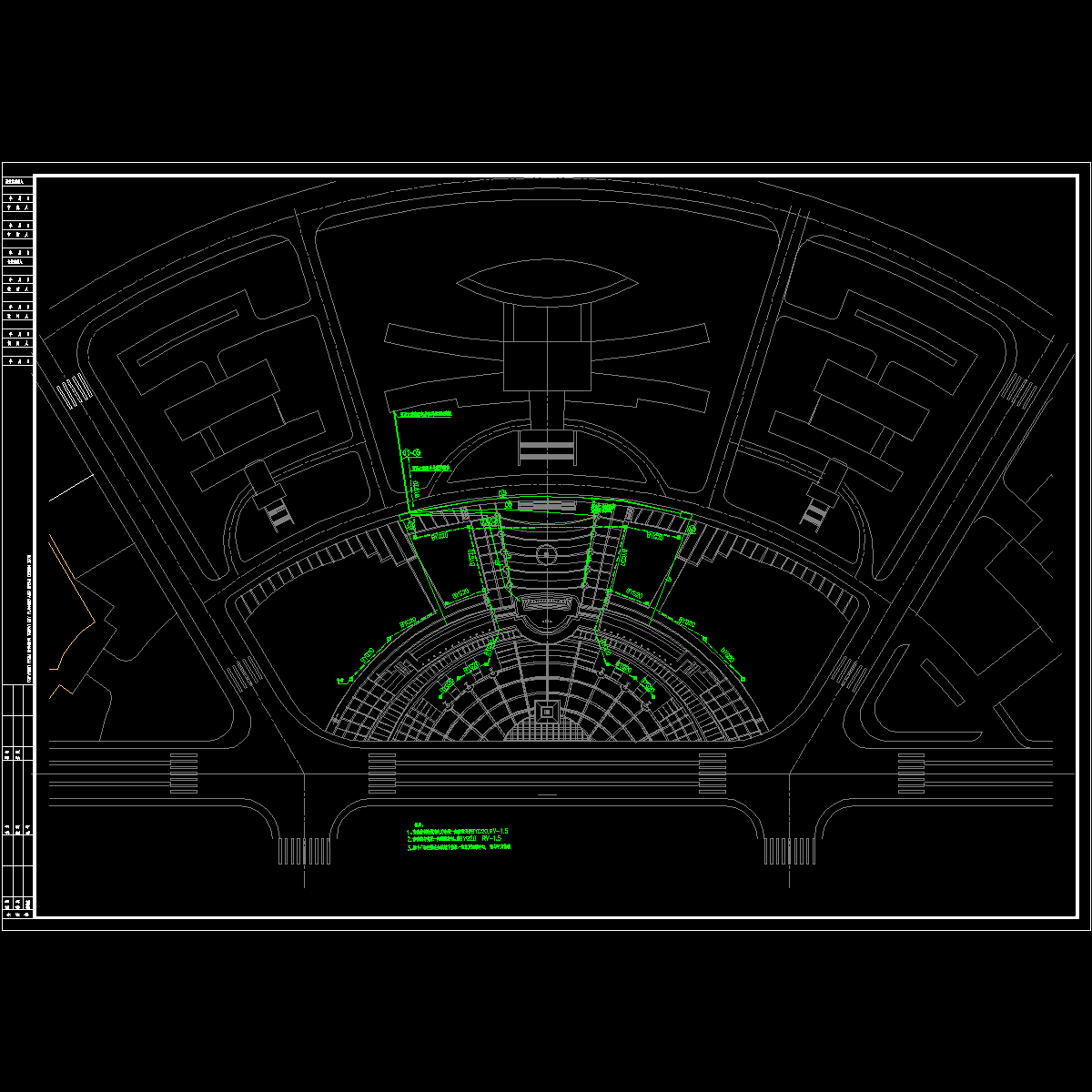

24喷泉动力，音响平面图.dwg

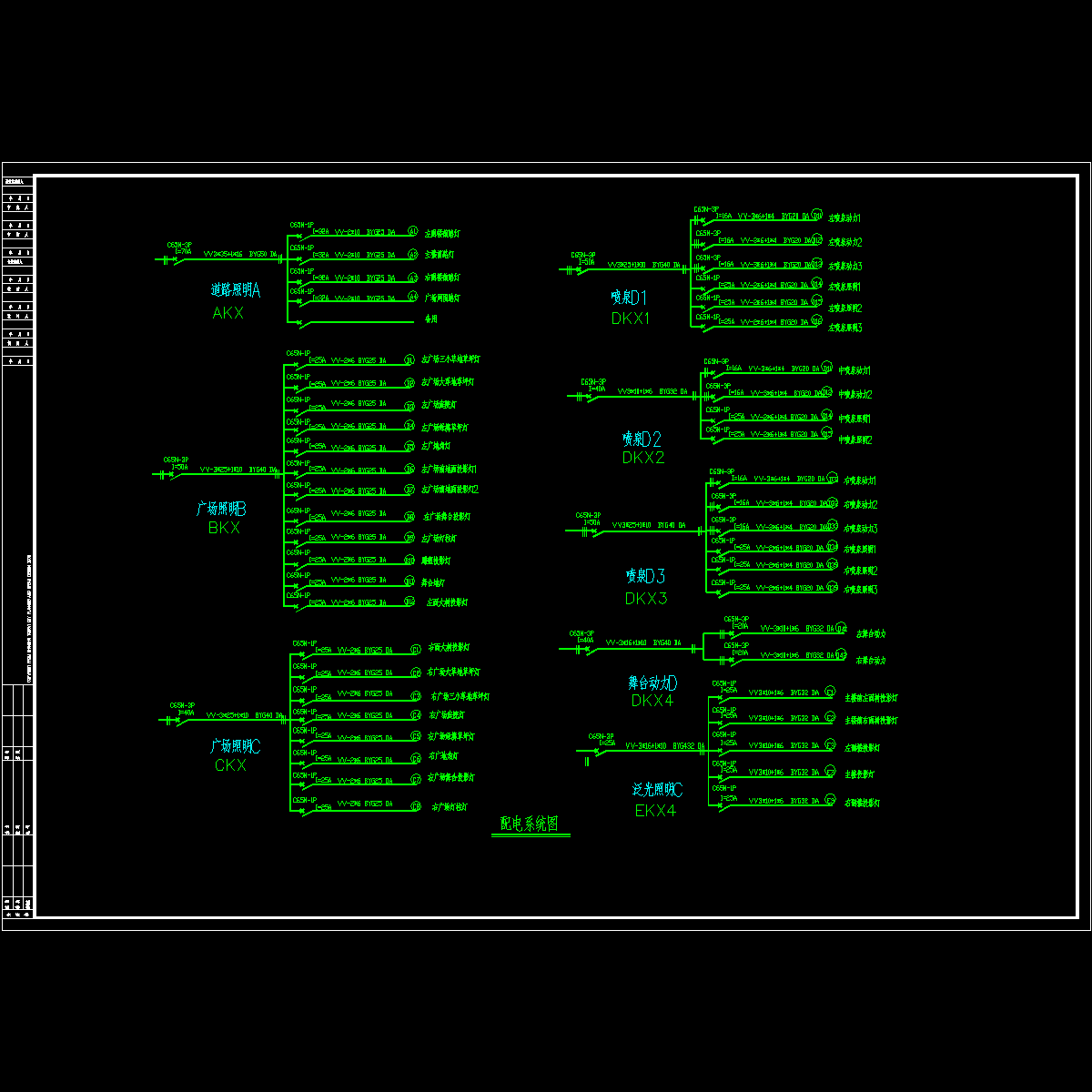

26低压配电系统图.dwg

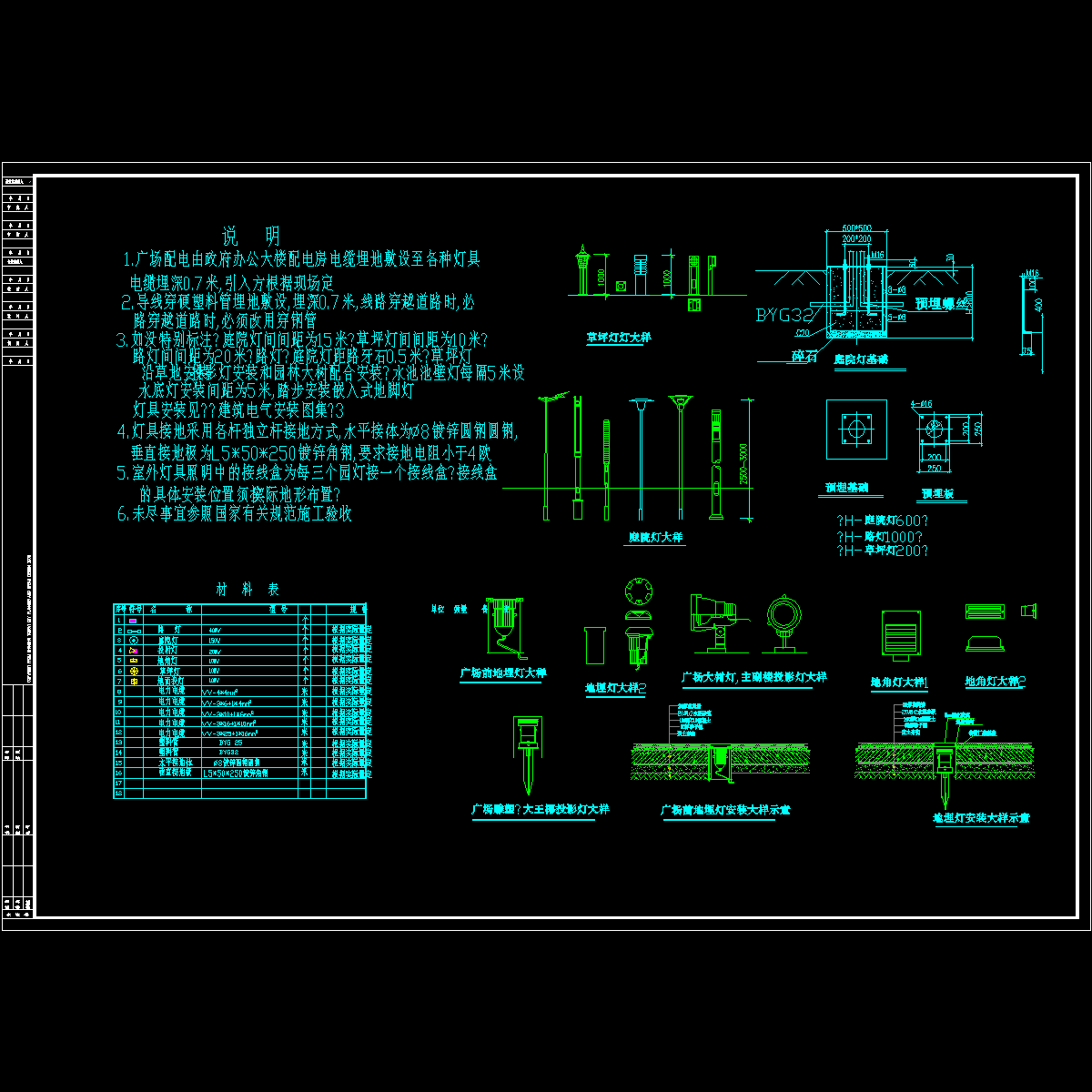

22照明说明，灯具大样.dwg

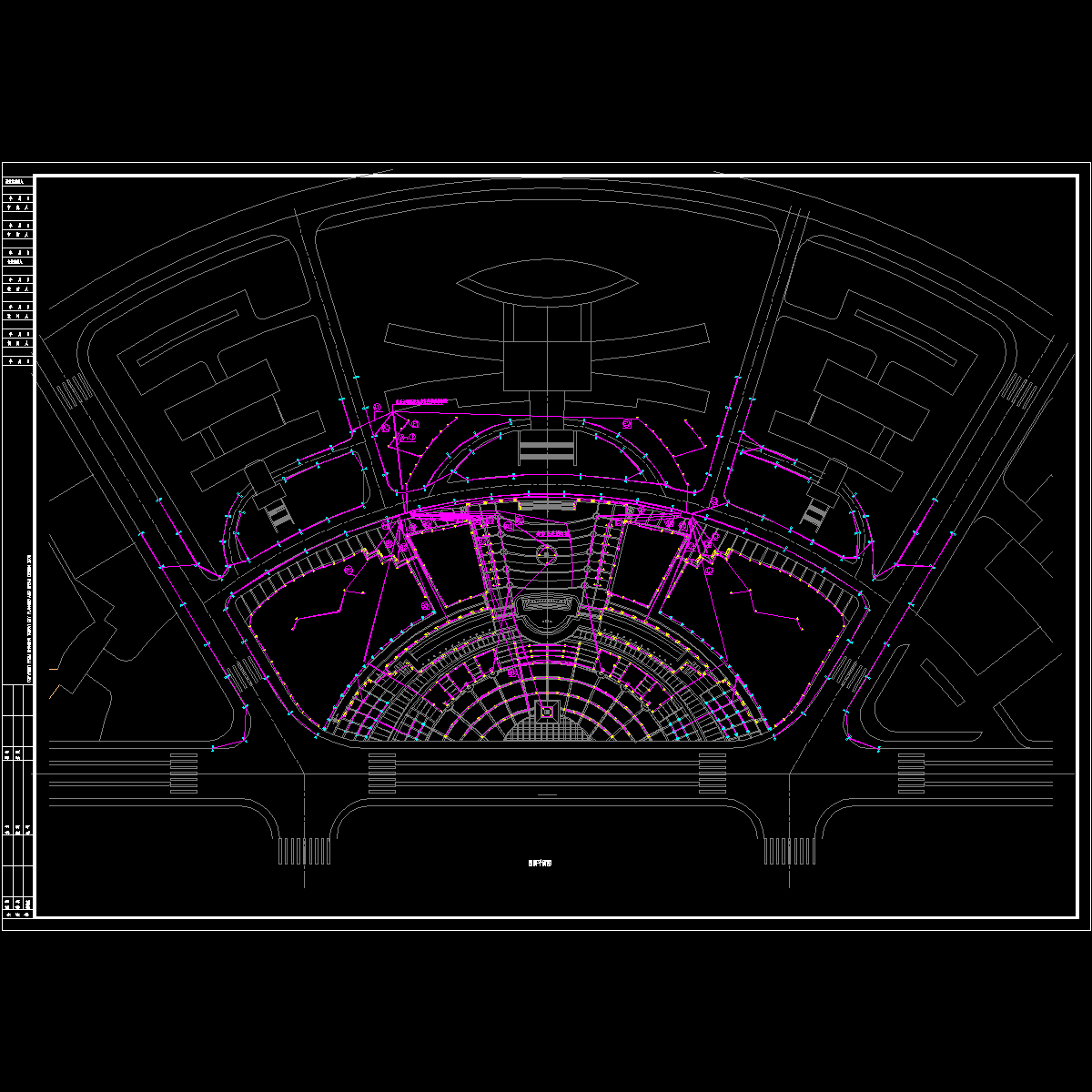

23照明平面图.dwg
20给排水说明,大样.dwg
27-30道路施工图.dwg
01图纸目录.dwg
02施工总说明.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
