[CAD]防撞栏及桥梁上部结构断面通用设计图纸（34张）.dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

上部结构布置：
　　 设计速度（km/h）：80、100、120
　　 车道数：4、6、8
　　 整体式路基（m）：42、34.5、28、41、33.5、26、32、24.5
　　 分离式路基（m）：20.75、17、13.75、20.5、16.75、13、16、12.25
　　......
　　防撞栏设计：
　　 本图桥上混凝土护栏按刚性护栏设计，是一种基本不变形的护栏结构，它利用失控车辆碰撞后爬高转向来吸收和转移碰撞能量，以确保行车安全。波形梁护栏是半刚性护栏，是一种以波纹状钢护栏板相互拼接并由立柱支承而组成的连续结构，它利用基础、立柱、波形梁的变形来吸收碰撞能量，以确保行车安全。
　　......
　　设置原则：
　　 (1)、公路上的所有桥梁均应设置桥梁护栏。
　　 (2)、高速公路、一级公路上的小桥、通道宜设置与路基段相同形式的护栏,并同时满足防撞等级的要求。
　　 (3)、全线的特大、大、中桥梁，尽可能选用同一构造型式的桥梁护栏。
　　 (4)、防撞栏宜根据桥梁所处位置不同程度地突出景观要求。
　　 (5)、耐久性好，便于养护和维修。
　　......
　　共34张CAD设计图。
　　

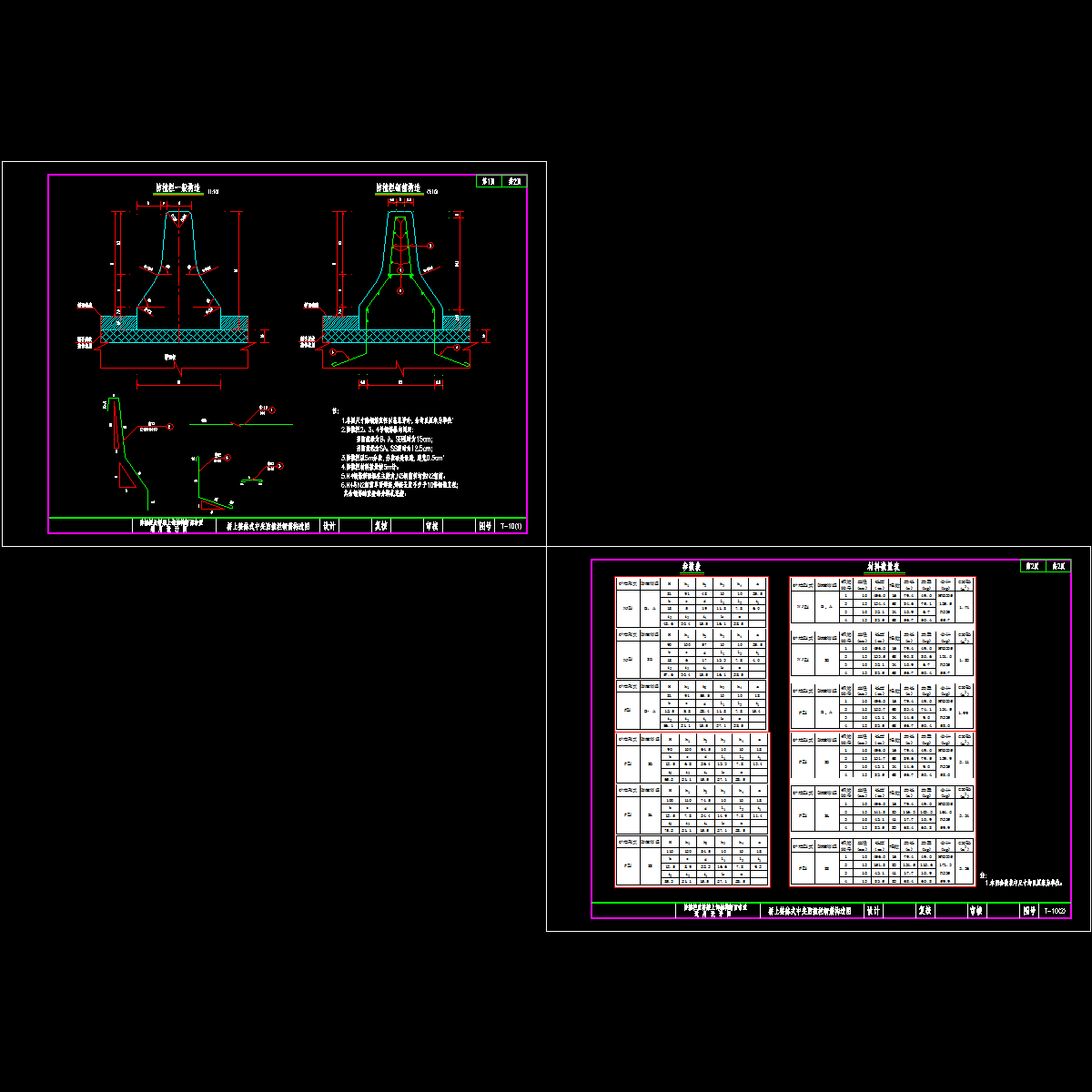

t-10 桥上整体式中央防撞栏钢筋构造图.dwg

t-11.dwg

t-12.dwg

t-13.dwg

t-14.dwg

t-15.dwg

t-16.dwg

t-17.dwg

t-18.dwg

t-19.dwg

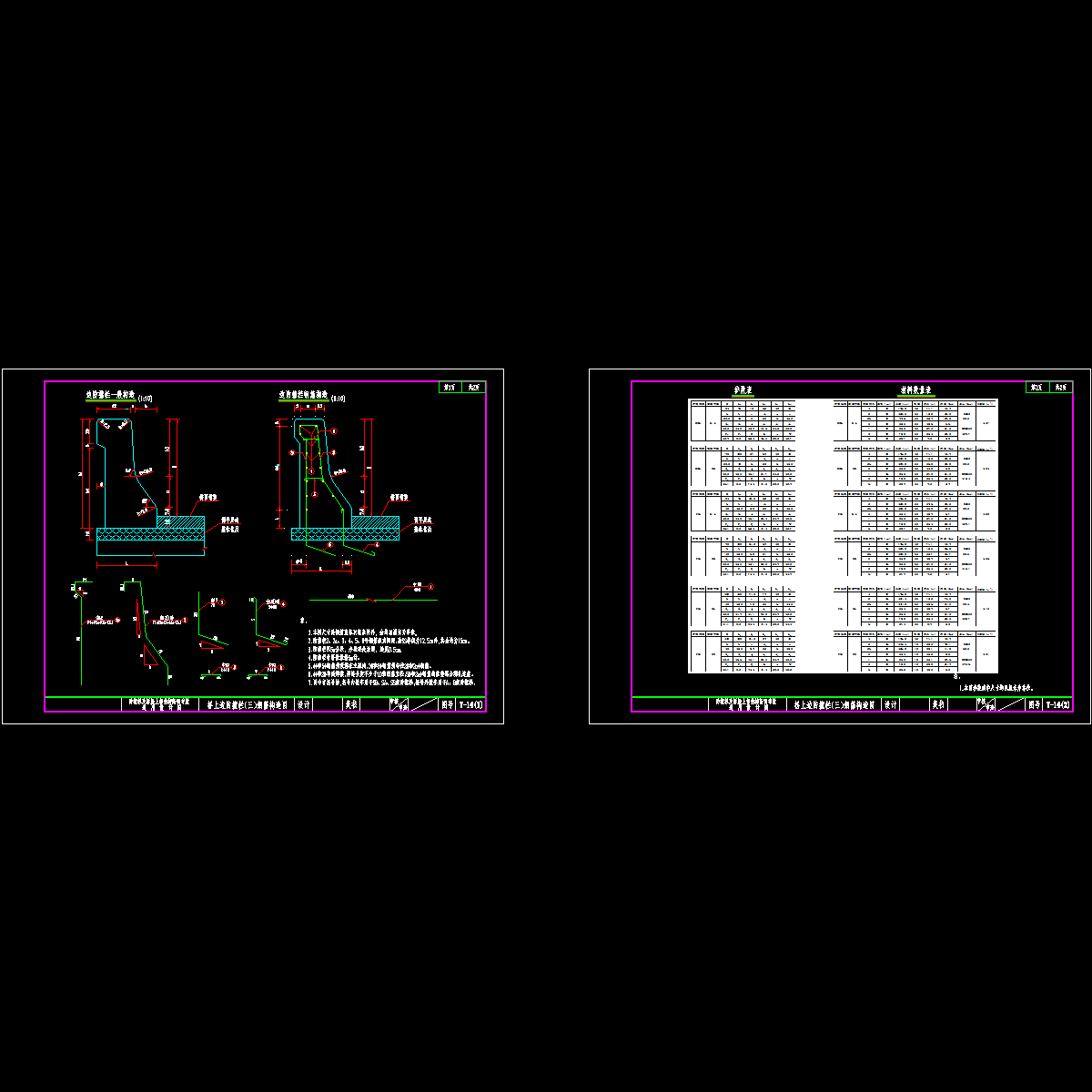

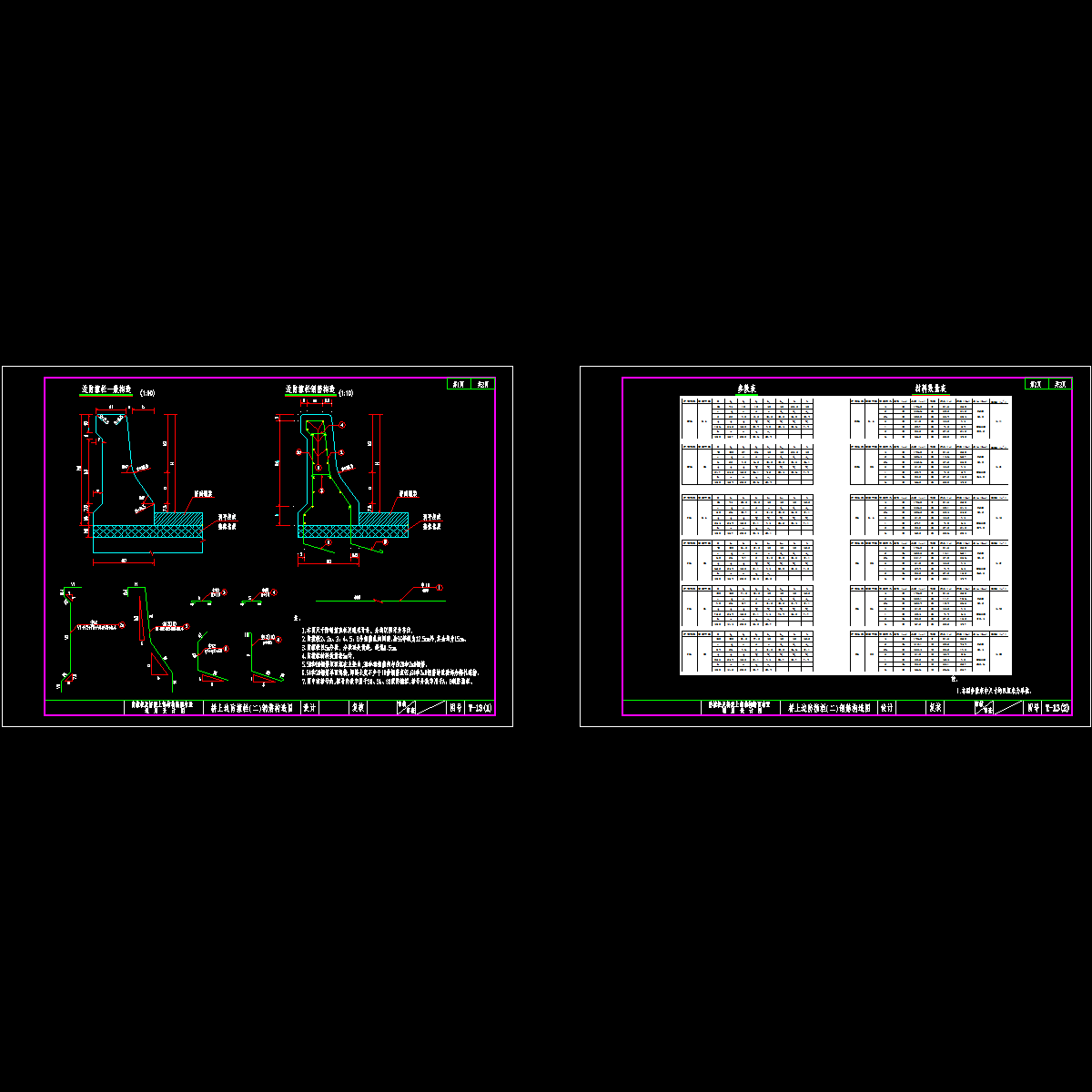

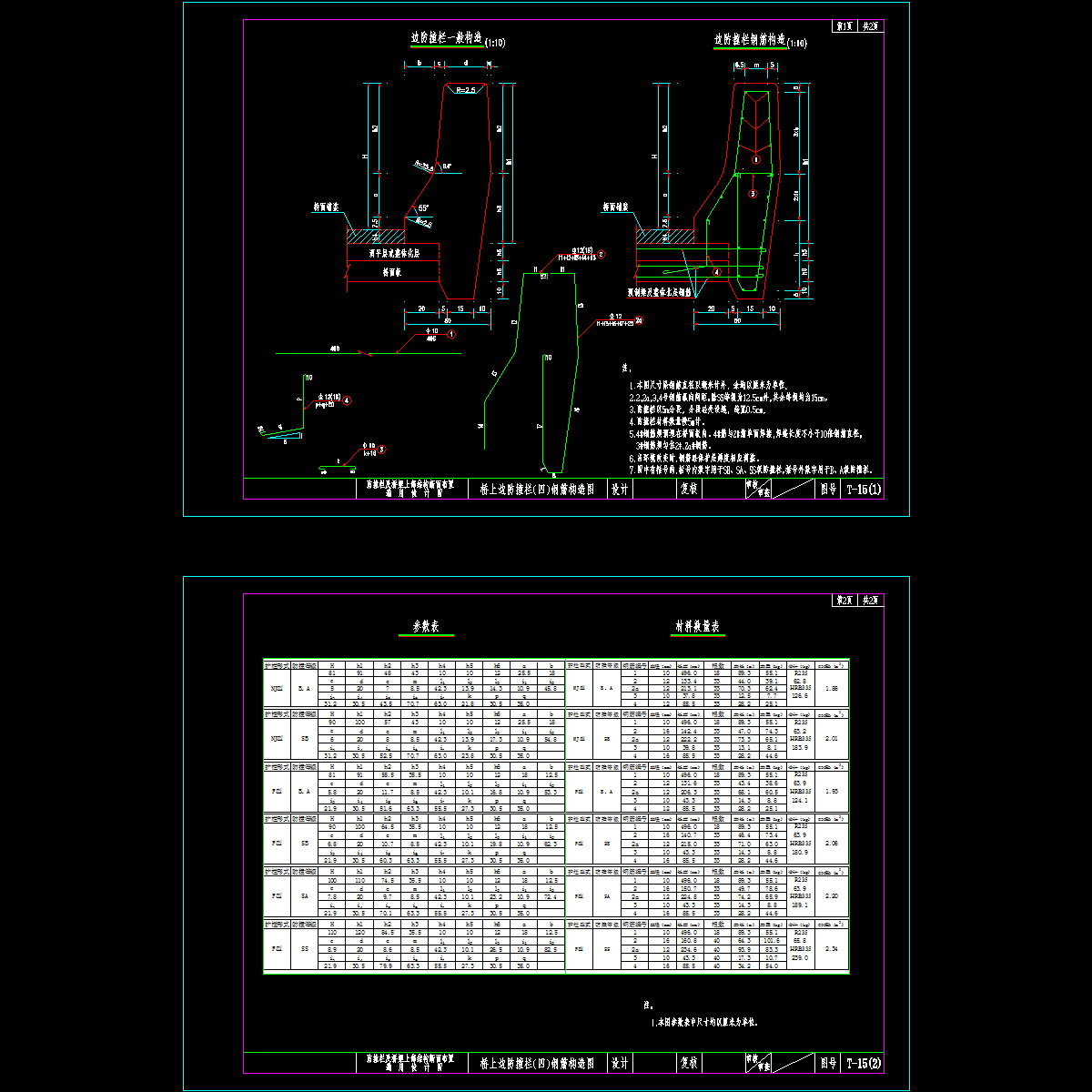

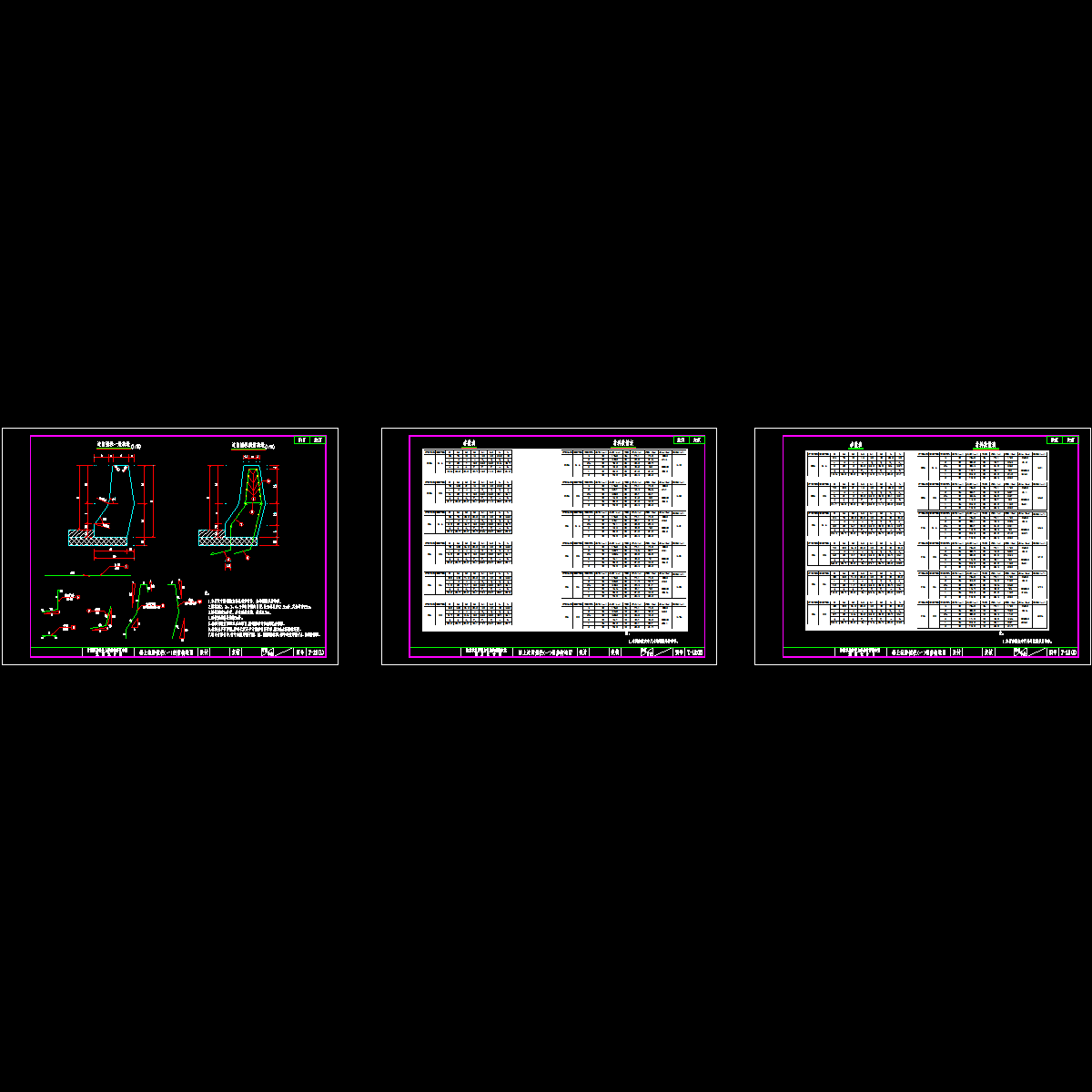

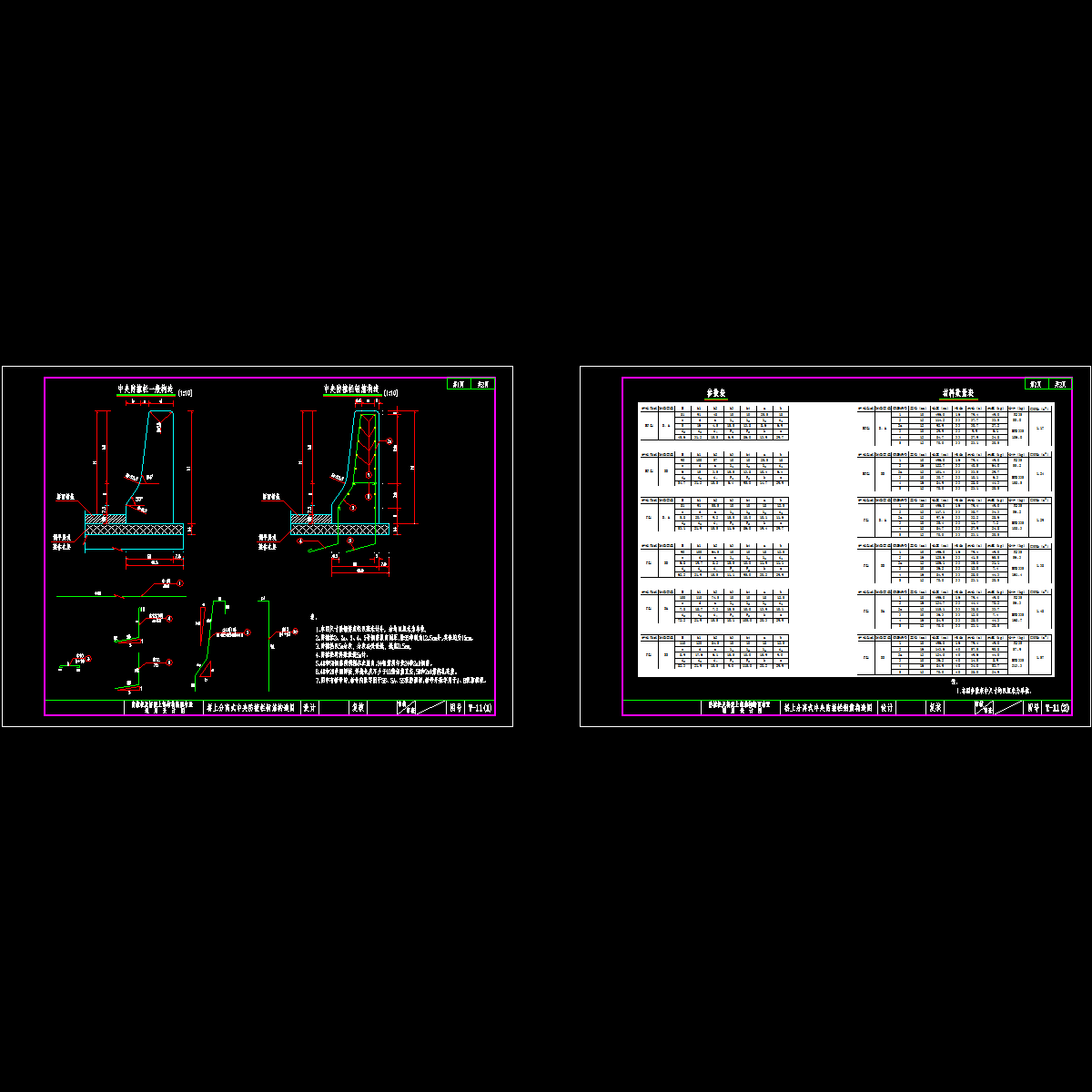

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
