[CAD]低热值燃料电厂热控全套设计图纸（配2×440t/h循环流化床锅炉）.dwg

fengzhongzhi223

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

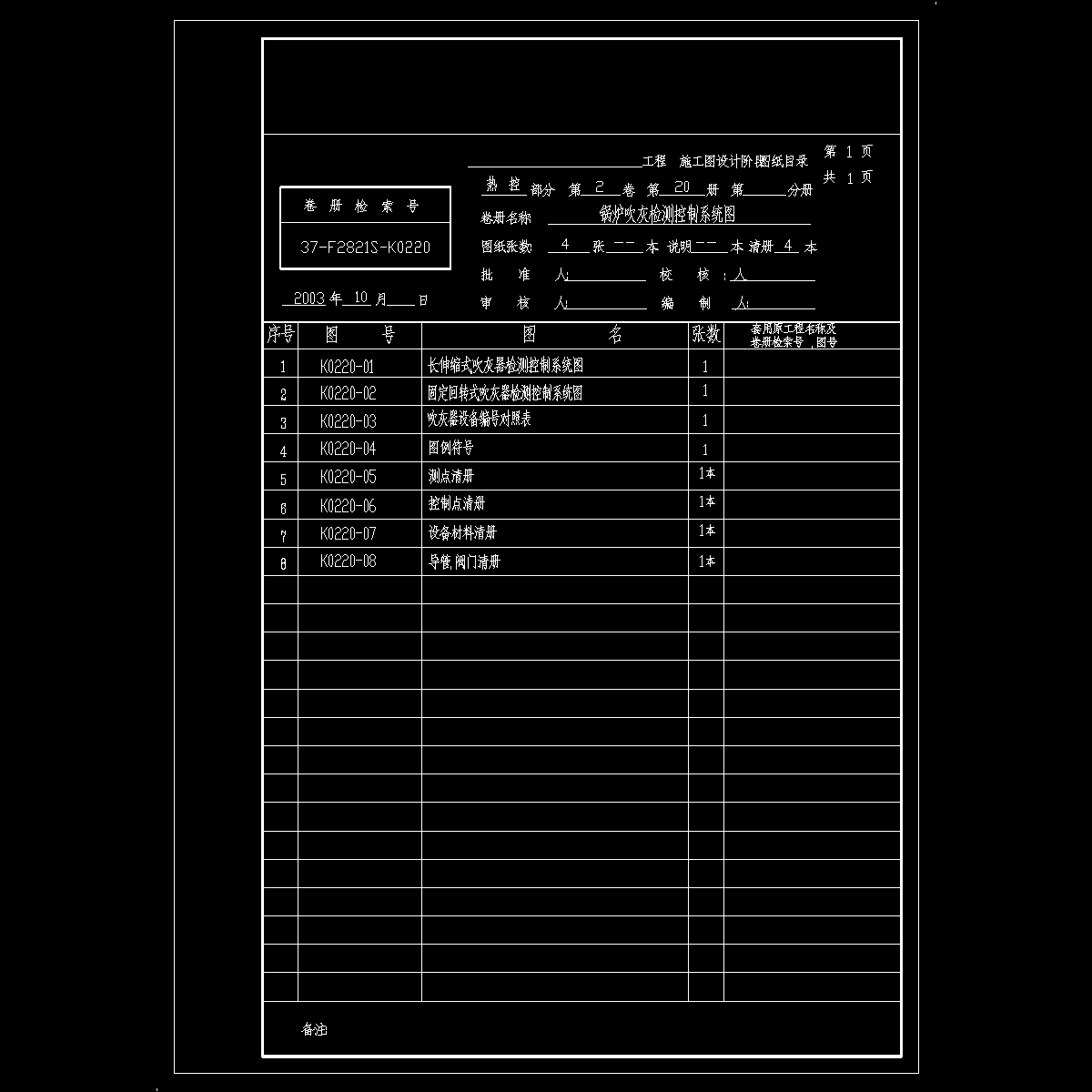

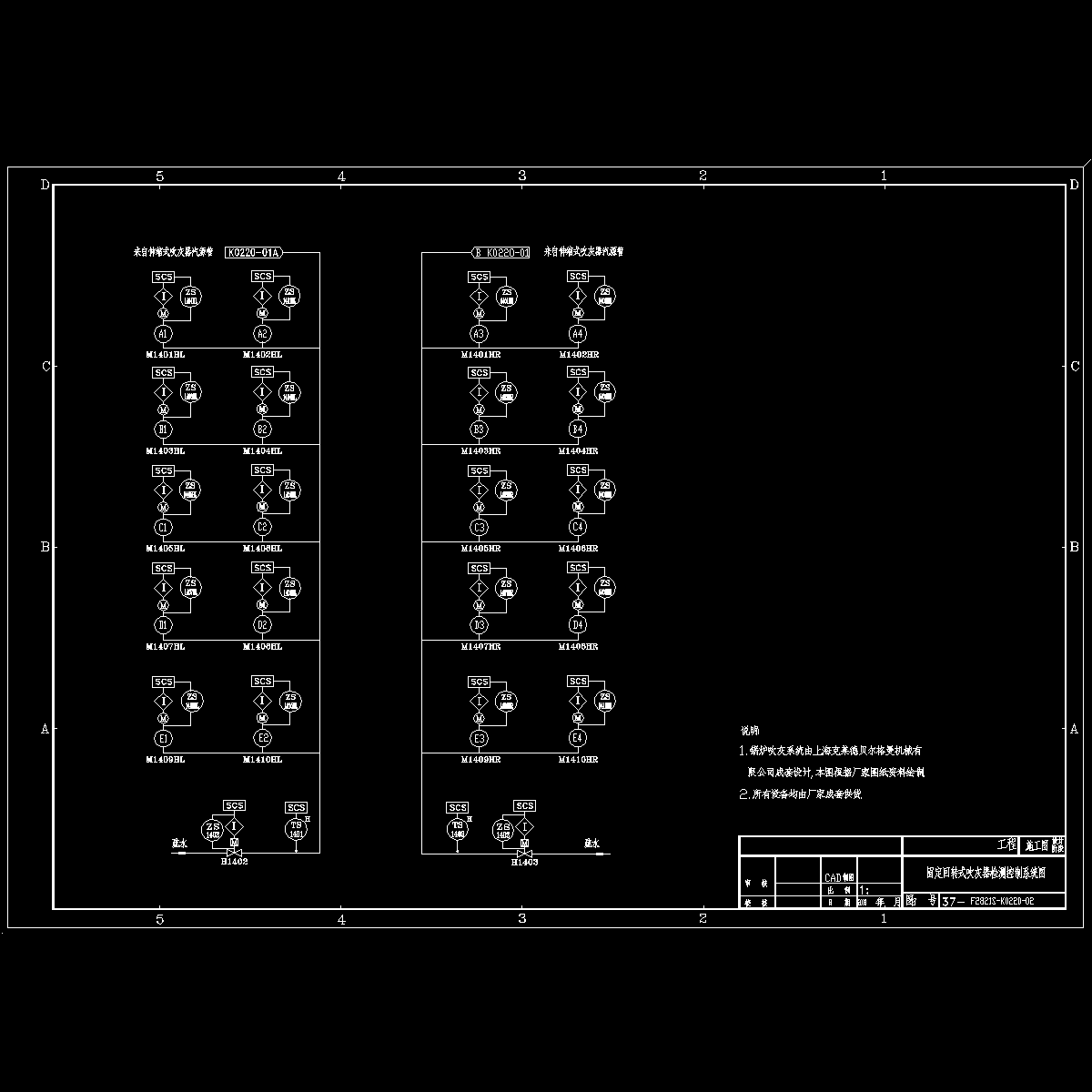

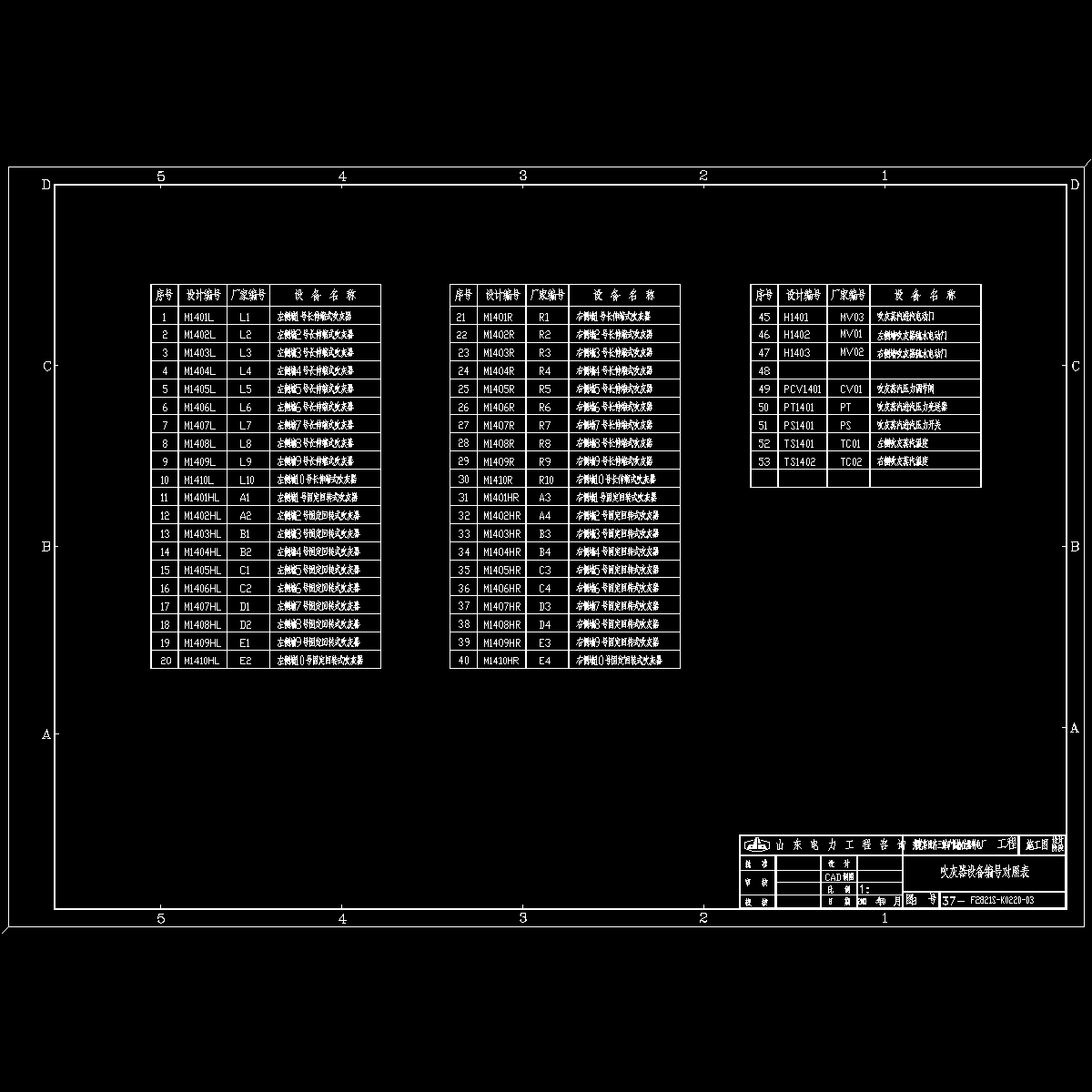

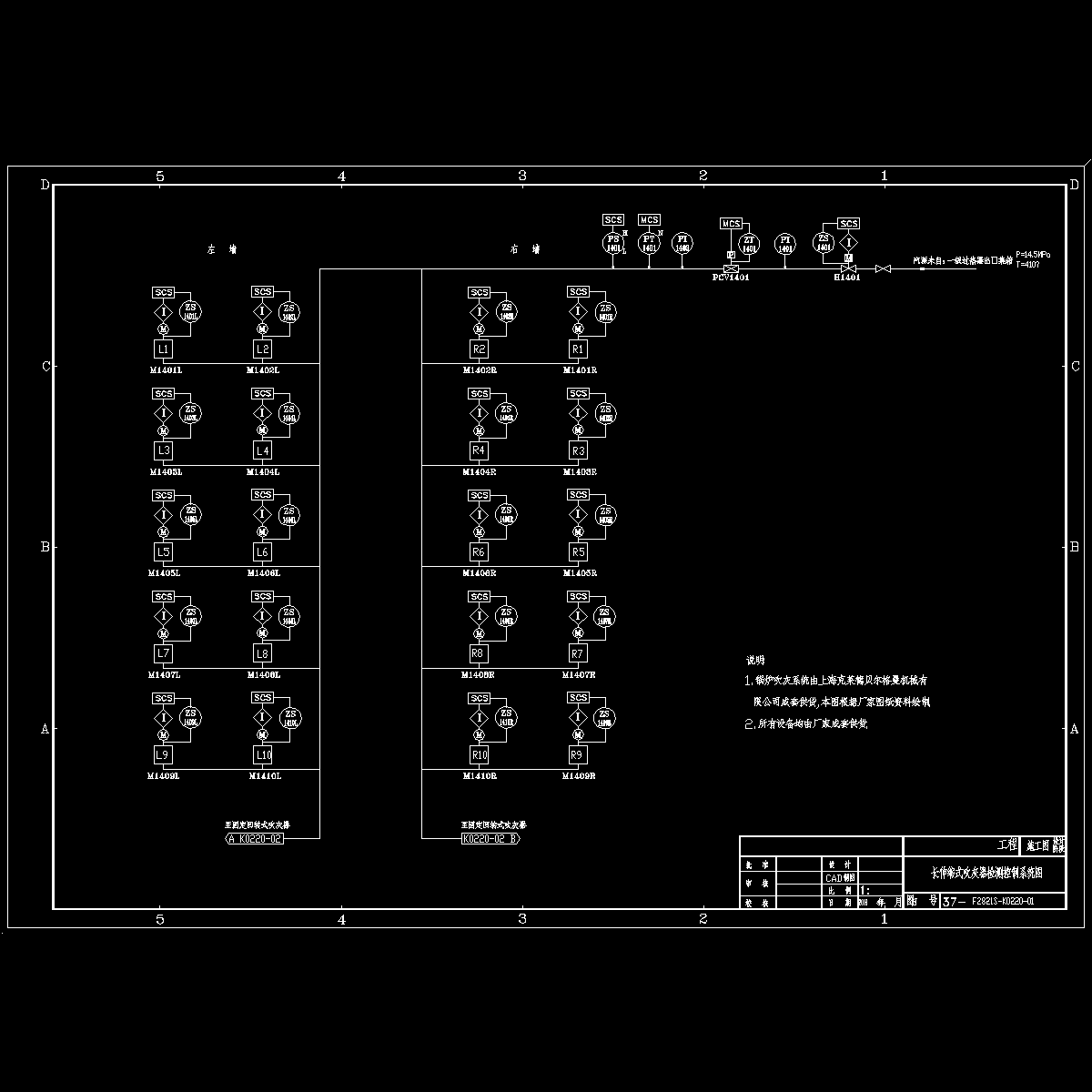

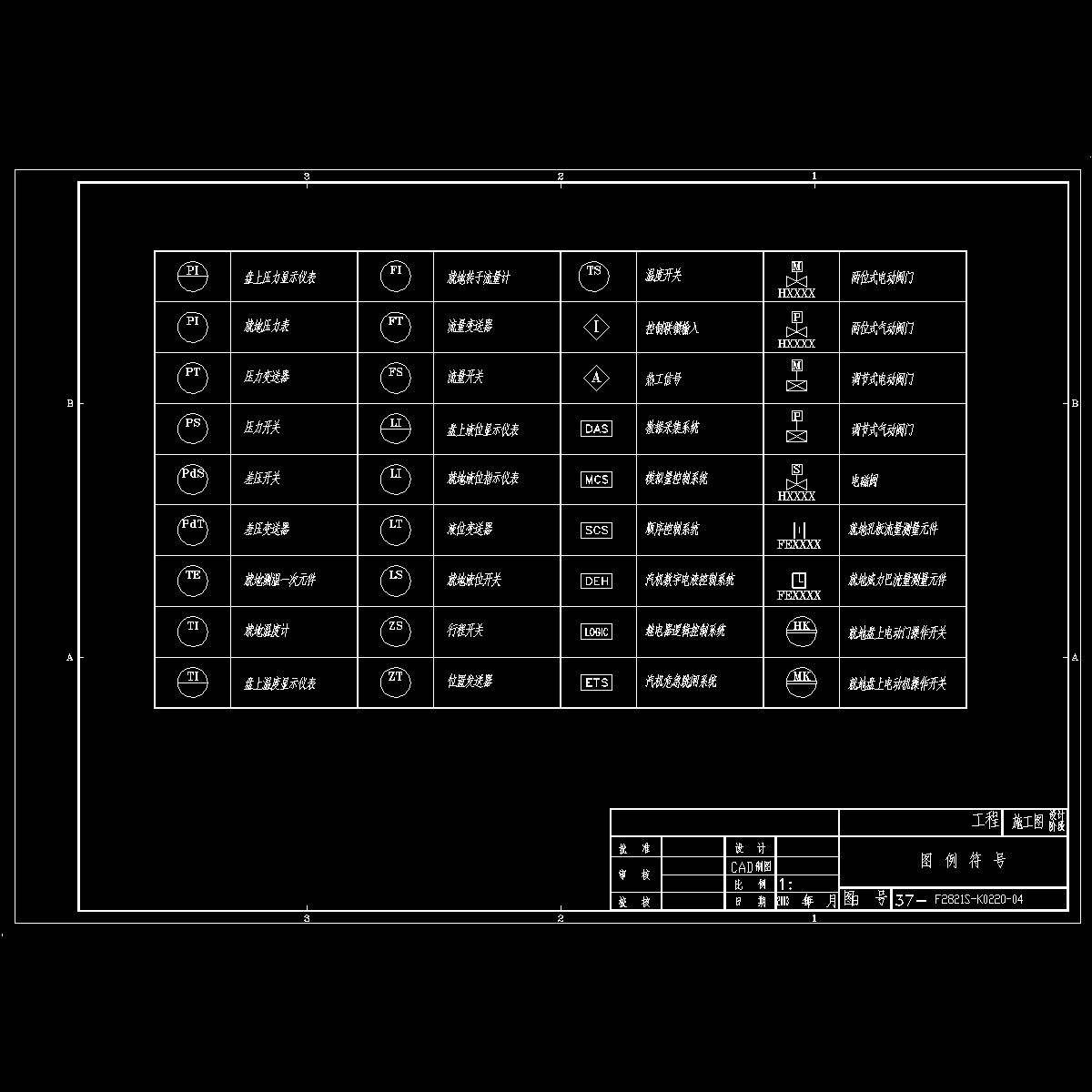

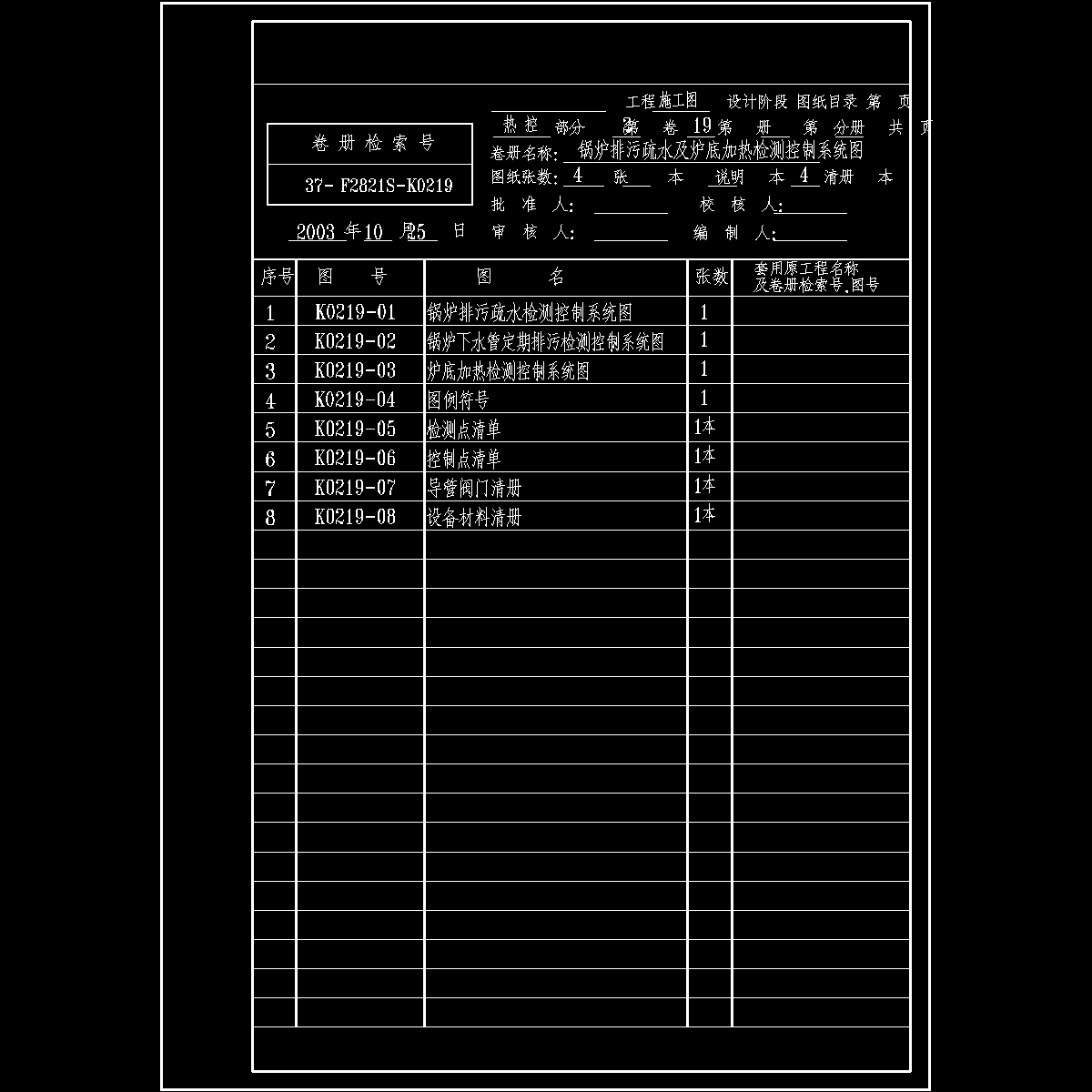

该项目为新建工程，建设规模为2×135MW凝汽式汽轮发电机组，配2×440t/h循环流化床锅炉，不堵死扩建条件。采用炉、机、电集中控制方式，两台机组合设一个单元控制室。 　　全套图纸共分6部分，上百张图纸、表格、文档该附件为其中的第6部分 ；包括图纸内容为：锅炉吹灰；单元图；锅炉排污及炉底加热；煤泥；炉底渣等控制与检测原理图

k0220-03.dwg

k0220-02.dwg

k0220-01.dwg

k0220-m.dwg

k0220-04.dwg

ml.dwg

10.dwg

09.dwg

08.dwg

07.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
