一份太阳能集中集热分户储热工程给排水CAD施工图纸(5层住宅楼)(屋顶平面图)

[复制链接]

0

主题

0

帖子

1555

积分

超级版主

Rank: 8Rank: 8

积分
1555
发表于 2020-2-18 19:55:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计年代:近代
  • 生产供水设计:热水系统
  • 供水设备:高位水箱,水泵站,气压水罐,稳压泵,水池
  • 供水方式:市政供水,高位水箱供水
  • 供水分区:无
  • 特殊系统:太阳能热水系统
  • 大样节点:水箱,水泵,阀门管件

附件详情

  • 一层平面图
  • 二层平面图
  • 三至四层平面图
  • 五层平面图
  • 阁楼平面图
  • 太阳能设备屋顶平面图
  • 屋顶标准单元基础布置平面图
  • 太阳能系统运行原理图
  • 储热水箱安装1-1剖面图
  • 太阳能集热循环泵安装剖面图
  • 剖面图及基础剖面图
  • 金属屋面层敷设管道图

附件详情

该项目为太阳能集中集热分户储热工程,为5层住宅楼,该资料为集中集热/分户贮热/分户辅热/承压/间接式太阳能热水系统,系统采用强制循环方式制热并换热至分户贮热水箱,采用丙二醇防冻液做为循环工质,集热器安装在南向坡屋面上,安装倾角与坡屋面一致,分户贮热水箱安装在业主空调及洗衣房位置,系统供热方式为24h全日供应热水,依靠自来水水压顶水方式供应热水。
,共11张图。

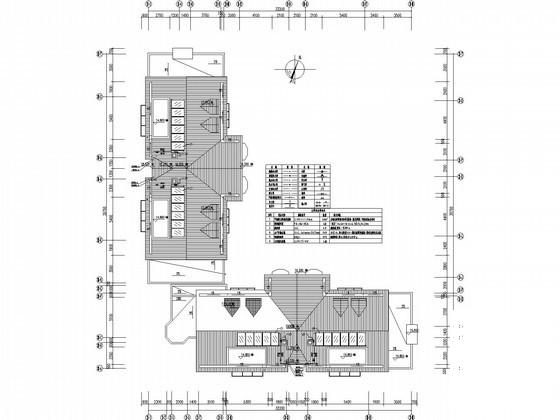

太阳能设备屋顶平面图

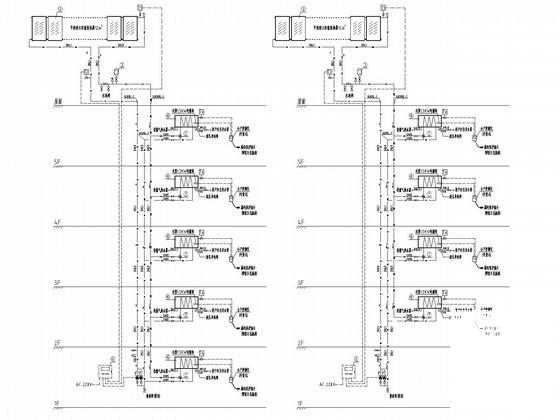

太阳能系统运行原理图

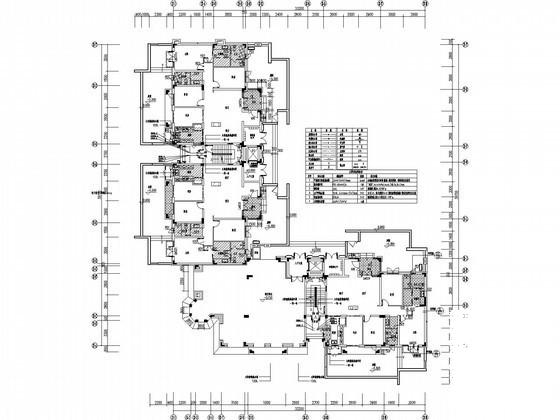

住宅楼屋顶排水图 - 1
第 1 张图
住宅楼屋顶排水图 - 2
第 2 张图
住宅楼屋顶排水图 - 3
第 3 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
