[CAD]高速公路服务区电气设计图纸(10kv线路平面图)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为某公司渝万高速公路梁平服务区配电工程施工设计，设计范围由110KV梁平变电站10KV梁南线东高支线3#起至低压配电屏止。 　　 　　 架设一条10KV线路，安装三面10KV高压柜，安装一台干式变压器(SG10-400/10)，安装七面低压配电屏，安装一台自备发电机(DY115C). 　　 　　内容包括电力系统图、接地平面图、配电室电气剖面图、10KV线路平面图、资料目录及主要设备材料表几说明等12张图纸。

第 1 张图

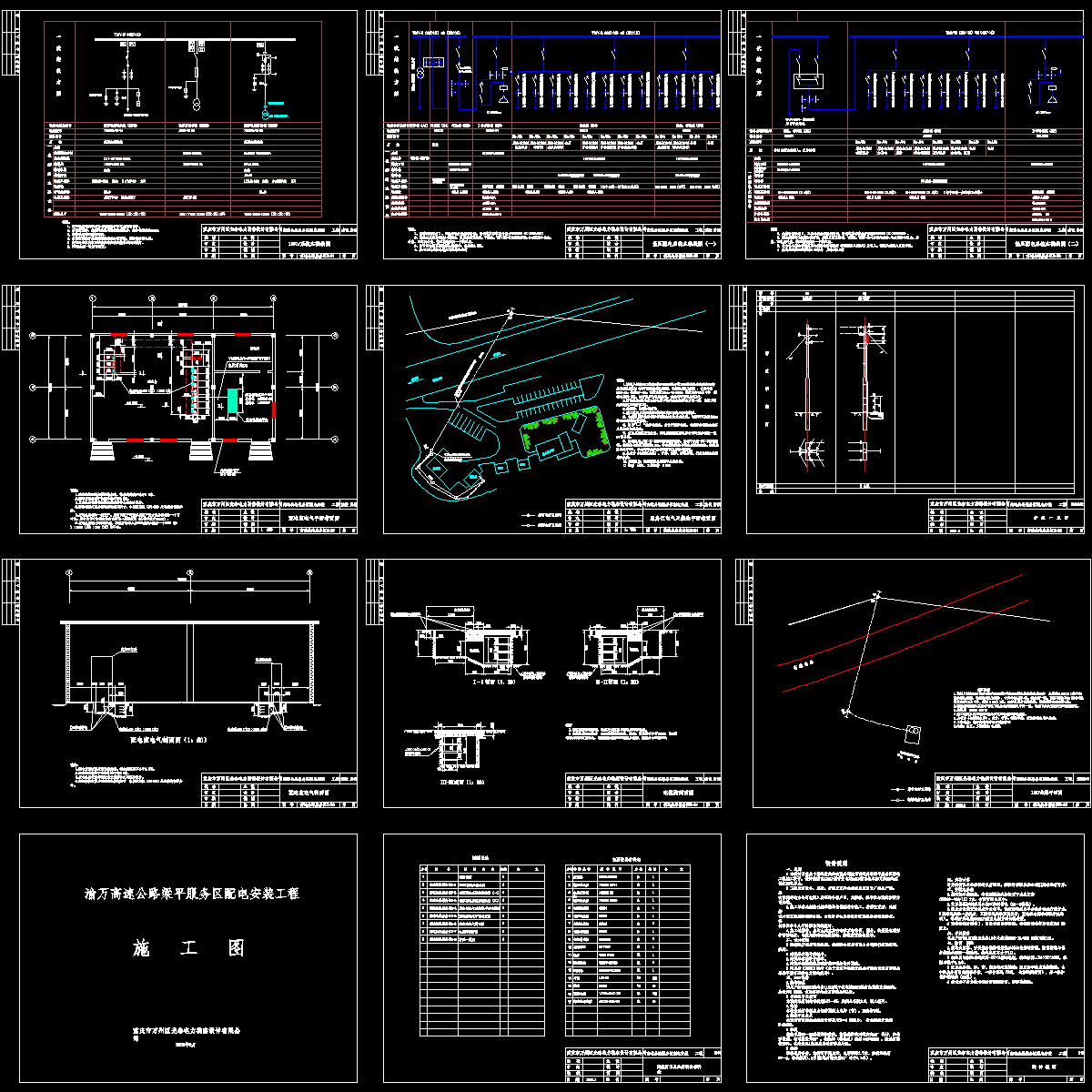

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
