[CAD]6层商住楼电气设计图纸（二级负荷）(火灾自动报警系统)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：4986.8平方米
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：27张
• 设计年代：近代
• 地下室用途：其它
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,综合布线系统,有线电视和卫星接收系统

附件详情

本建筑物地上六层，地下一层。一～二层为商业门点，三～六层为客房。建筑设计结构形式为框架结构，房屋建筑总高度22.95米，建筑面积为4986.8平方米,属于三类多层建筑。
设计范围：供配电及 照明系统 、接地与防雷系统、综合布线系统、火灾自动报警系统、有线电视系统等。

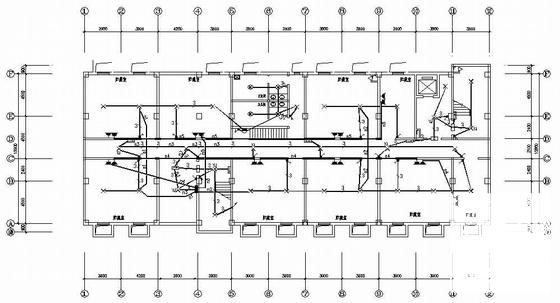

第 1 张图

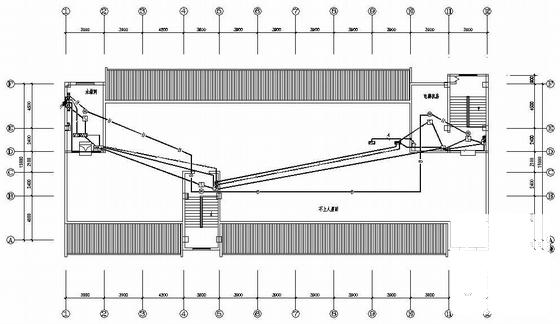

第 2 张图

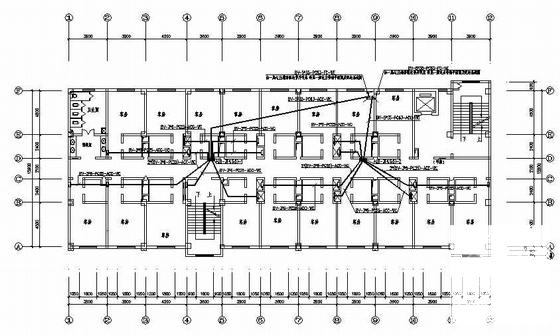

第 3 张图

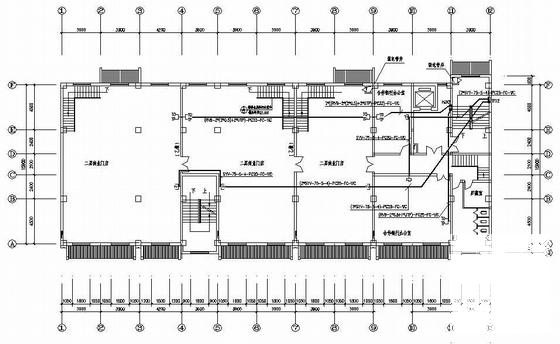

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 11:29:26上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
