[CAD]47万平改造住宅项目弱电智能图纸（安装大样）(电气设计说明)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：470000平方米
• 图纸设计深度：施工图
• 参考图纸：50张
• 设计年代：近代
• 节点大样：灯具,弱电设备,其它
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 项目所在地：重庆
• 弱电设计：视频监控系统,出入口控制系统,巡更管理系统,停车场管理系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,机房工程,其它

附件详情

• 1、 电气设计 说明
• 2、综合布线系统图
• 3、网络拓扑图
• 4、视频监控系统图
• 5、公共广播系统图
• 6、道闸、翼闸系统图
• 7、红外对射、离线式巡更、一卡通系统图
• 8、综合管网总平图
• 9、人手孔大样及上覆板配筋图
• 10、管道横断面图
• 11、弱电机房及监控中心配电系统图
• 12、弱电机房机房电缆路由图
• 13、弱电机房UPS、交流配电屏、配电系统图
• 14、弱电机房地线盘加工制作、联合接地大样图
• 15、监控系统安装大样图
• 16、室外监控接地体做法、设备箱大样图
• 17、单进道闸大样图
• 18、单出道闸大样图
• 19、单进单出道闸大样图
• 20、一进一出道闸大样图
• 21、门禁安装大样图
• 22、1、2、3、4号地块监控中心电视墙及操作台大样图
• 23、5号地块监控中心电视墙及操作台大样图
• 24、中心机房机柜大样图
• 25、公共广播总平面图
• 26、道闸、翼闸、门禁、红外对射总平面图
• 27、综合布线 平面布置图
• 28、弱电机房及监控中心占用平面布置图
• 29、架空层监控中心占用平面布置图
• 30、弱电机房及监控中心设备及桥架平面布置图
• 31、弱电机房及监控中心天、地、墙装材质图
• 32、弱电机房及监控中心照明及插座布置图
• 33、视频监控总平面图

附件详情

该附件是[重庆]47万平改造住宅项目弱电智能图纸（全套安装大样），总共50张。
项目建筑面积近47万平方米，共住有8483户，26777位居民。
弱电设计：综合布线系统、视频监控系统、公共广播系统、一卡通系统、离线巡更系统、机房系统、门禁系统、、电视电话系统等。

综合布线平面图

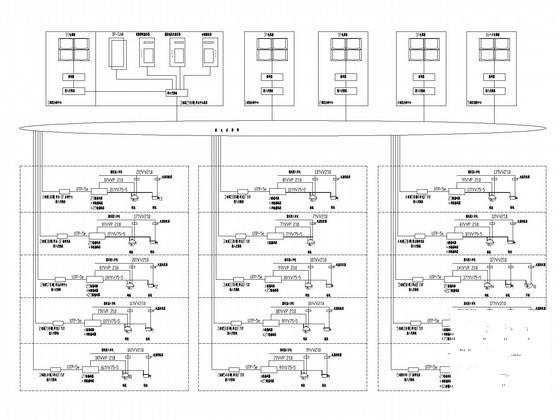

视频监控系统图

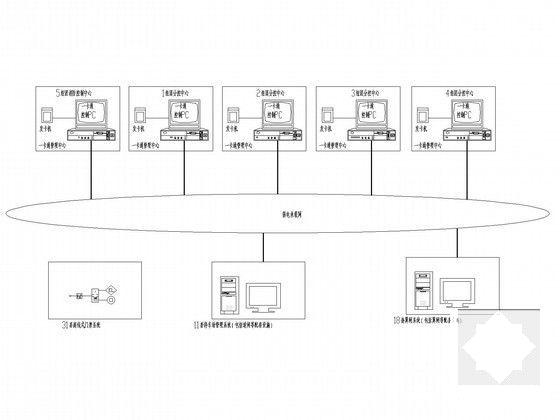

一卡通管理系统图

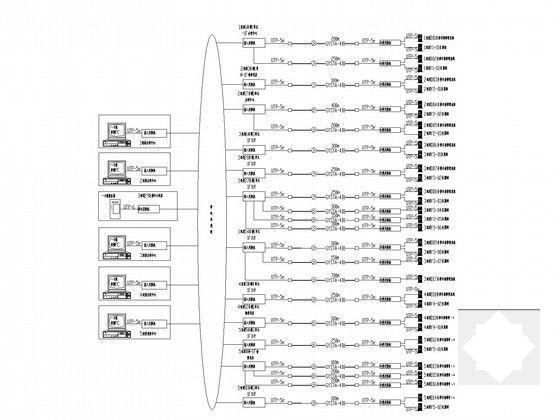

道闸、翼闸系统图

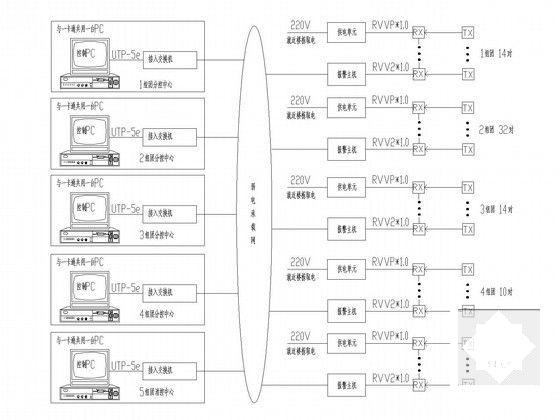

红外对射系统图

人手孔大样及上覆板配筋图

接地体做法图

监控大样

停车场系统设备连接大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
