学校开水房和洗澡堂设计CAD图纸.dwg

mmnnkkhg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计范围： 　　该项目建筑给水、开水、热水、排水系统、消火栓系统及室内灭火器设置等设计。 　　给水排水系统： 　　给水系统：给水来自校区内给水干管 （DN200），室外给水管网压力 3.2 Mpa。卫生间、热水锅炉房及开水房给水从室外供水干管上直接引入，并分别设水表进行计量。 　　开水系统：开水房内设置两台 FK-3000燃气开水炉，每台开水炉小时产开水量 6m?3?。开水炉考虑每天早、中、晚定时开放。 　　热水系统：采用水－水换热、强制机械循环方式。热水锅炉房内设二台常压燃气热水锅炉 CWNS1.05-95/70、二台储存式浮动盘管换热器 SFW-10-0.6H、三台热媒循环泵FLGR80-100A、三台卫生热水循环泵 FLGR40-125A及一套全自动软水器 PTS-2B。系统采用高温水作为热媒水，为防止结垢，热媒水采用软化水。热水洗浴每天下午定时开放。 　　排水系统：系统形式采用单立管排水方式，伸顶通气管，室内生活污水汇集后，排入室外沼气化粪池。淋浴洗涤废水不入沼气化粪池。锅炉房排水经降温后排入污水管。室内生活污水经化粪池处理后，与其它废水再合流排入校区排水干管 。 　　消火栓给水系统： 　　本建筑属民用建筑，总体量约 12900m?3?，消防水量 10L/s，室内设置 SG21A65型单阀单出口消火栓，保证有两支水枪的充实水柱同时到达室内任何部位。 在建筑物的不同方向设置两根 DN100的消防入户管。室内消火栓箱暗装于墙体，安装高度栓口距地 1.10米。

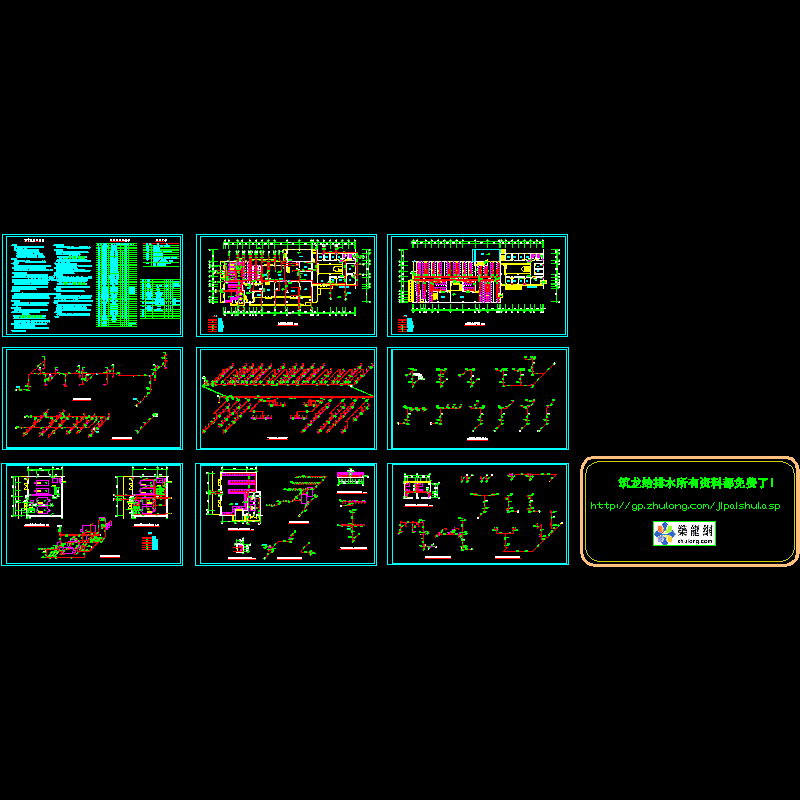

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
