[卫生间详图]比较实用的3层别墅建筑CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 图纸设计深度：施工图
• 建筑高度：10.3米
• 建筑层数：3
• 设计效果图：无

附件详情

该资料为某三层别墅 建筑施工 图
工程外型尺寸大概为8米X10.5米、建筑设计结构形式为：砖混结构、层数为： 3层、高度为： 10.3米
这份参考资料包括各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等，12张图纸
设计功能包括：客厅、厨房、卧室等。

2

2

3

3

4

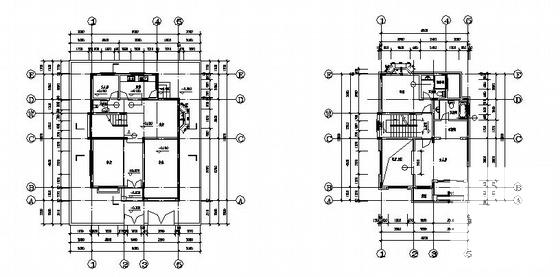

第 1 张图

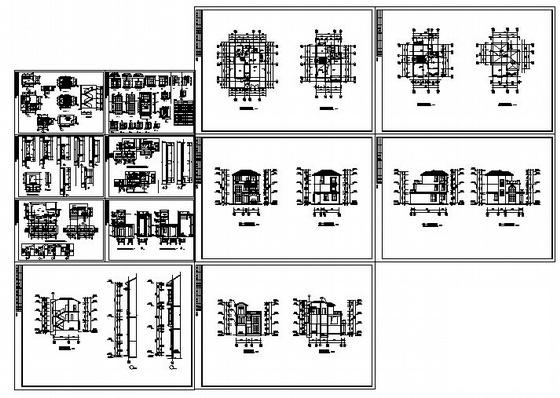

第 2 张图

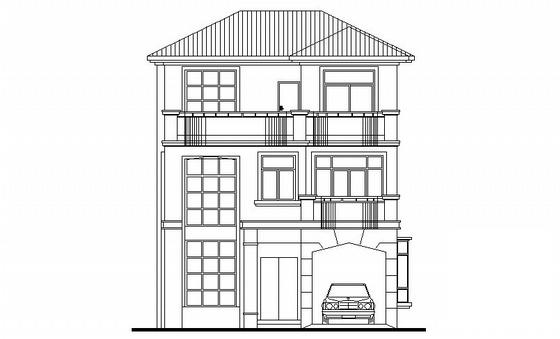

第 3 张图

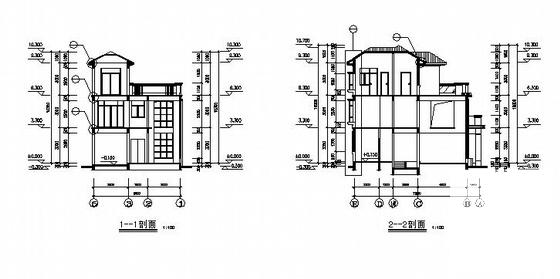

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
