一份11层居住小区给排水CAD施工图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：195384平方米
• 建筑地上层数：11层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：24张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统,消防排水
• 消防设计：室内消火栓系统,喷淋系统,气体灭火系统,灭火器配置系统
• 供水设备：水池
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：20
• 特殊系统：太阳能热水系统,气体消防
• 大样节点：厨房,卫生间
• 项目所在地：海南

附件详情

• 设计总说明
• 生活给排水系统原理图
• 消火栓系统原理图

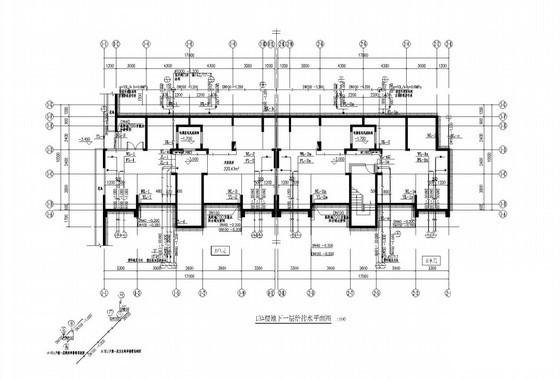

• 给排水平面图
• 户型厨卫给排水大样图
• 喷淋平面图
• 消火栓平面图
• 灭火器平面图
• 屋顶水箱及太阳能设备大样图
• 太阳能设计专篇
• 气体灭火系统设计说明
• 泡沫-水喷淋联用系统原理图
• 给排水管道及设备 平面布置图
• 给排水设备安装示意图

附件详情

该项目位于海南，由地上部分由20栋建筑组成，其中包括：3栋高层酒店式公寓、3栋15层住宅、12栋二类高层建筑、1栋社区商业街、地下部分由地下停车库及设备用房（设备用房11#楼地下室）组成，工程总建筑面积为195384平方米,其中地上建筑面积为169533平方米，地下建筑面积为25851平方米，工程性质为新建。该附件只收录了11#、13#、17#、19#、20#楼相关的给排水图纸。
设计范围：1。该资料范围为该建筑群中住宅部分地下部分（包括车库和11#楼地下室及设备房）的室内给水排水、消防等管道系统、建筑灭火器配置。
2。红线内的其他建筑及室外给水排水另见单项设计。
，共24张图。

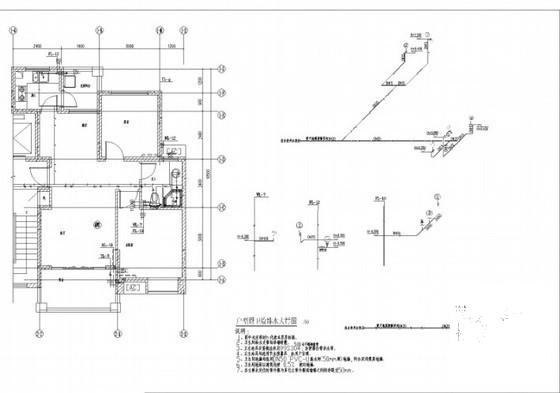

户型厨卫给排水大样图

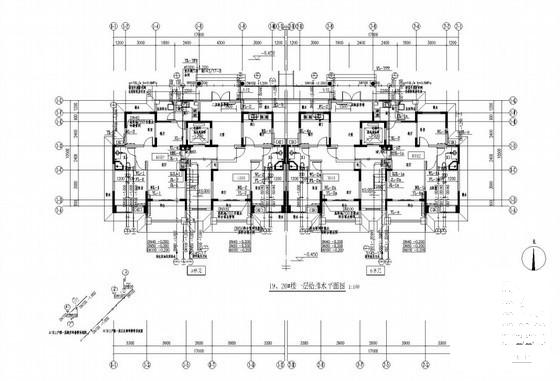

一层给排水平面图

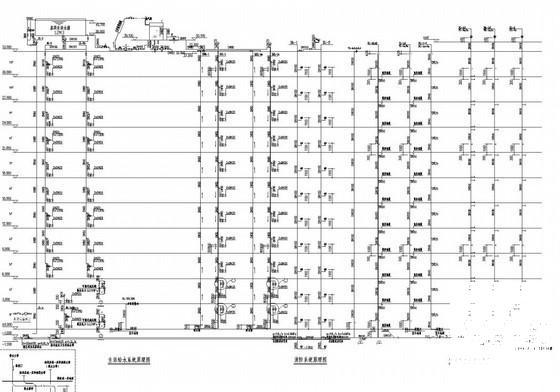

给水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
