一份坡屋顶框架结构住宅结构设计CAD施工图纸(平面布置图)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某坡屋顶框架住宅结构设计图
该资料为：某坡屋顶框架住宅结构设计图
该资料包含：

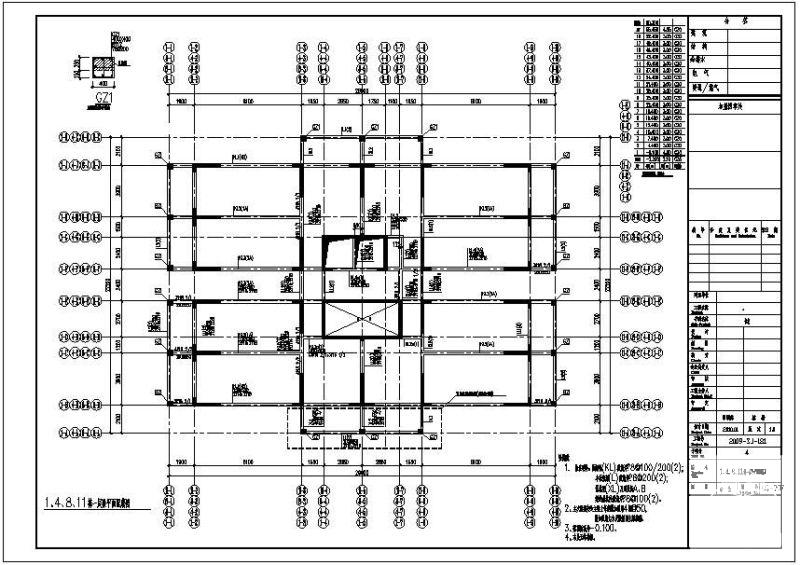

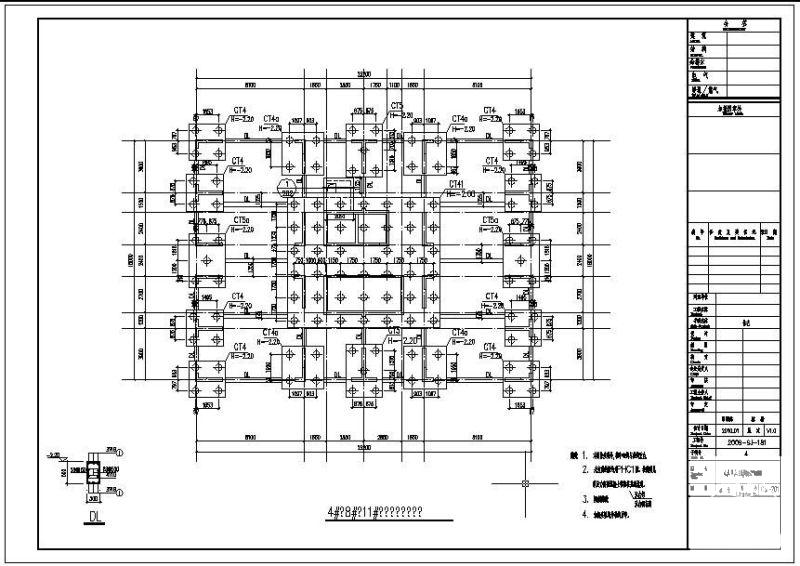

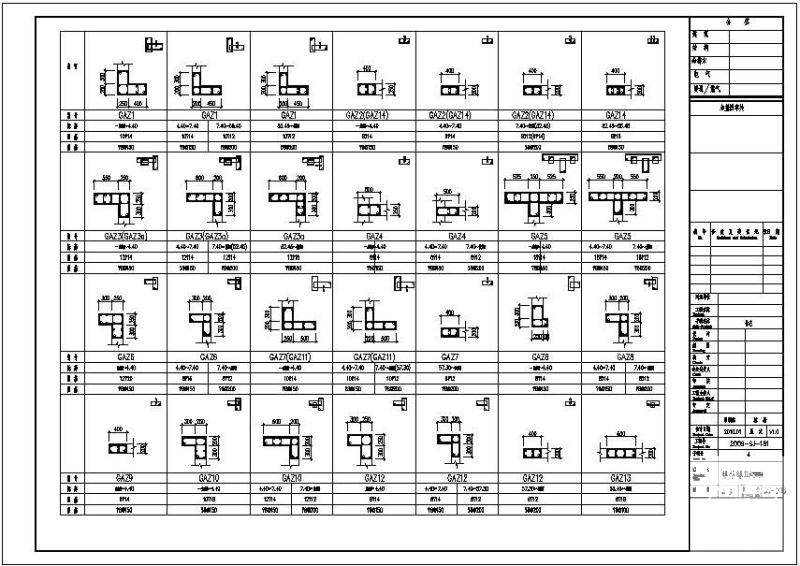

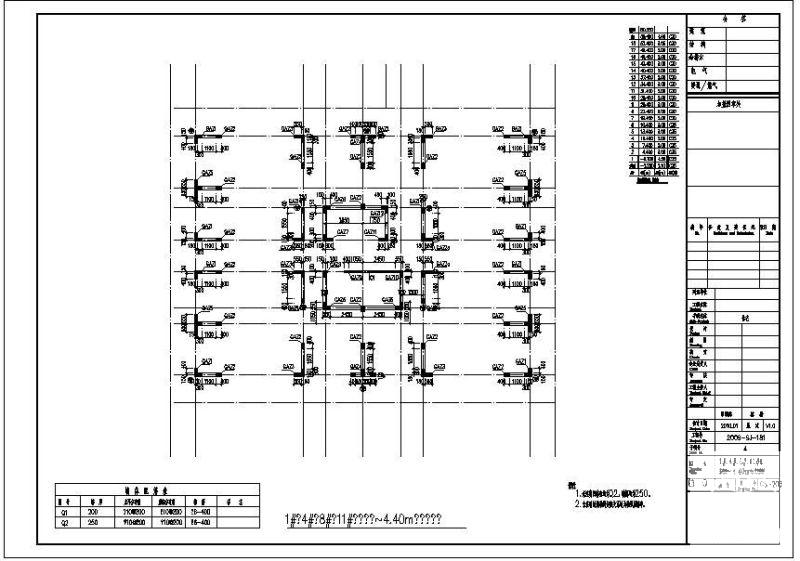

桩基平面布置图、消防电梯集水坑及电梯基坑做法、墙柱定位图、坡屋面墙柱定位图、墙柱配筋表、梁平面配筋图、板平面配筋图、楼梯结构图、屋顶平台层梁平面配筋图、屋顶平台层板平面配筋图共23张图纸。
