天津某大桥的维修设计cad图纸,平面,立面,断面图和连续缝结构图

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

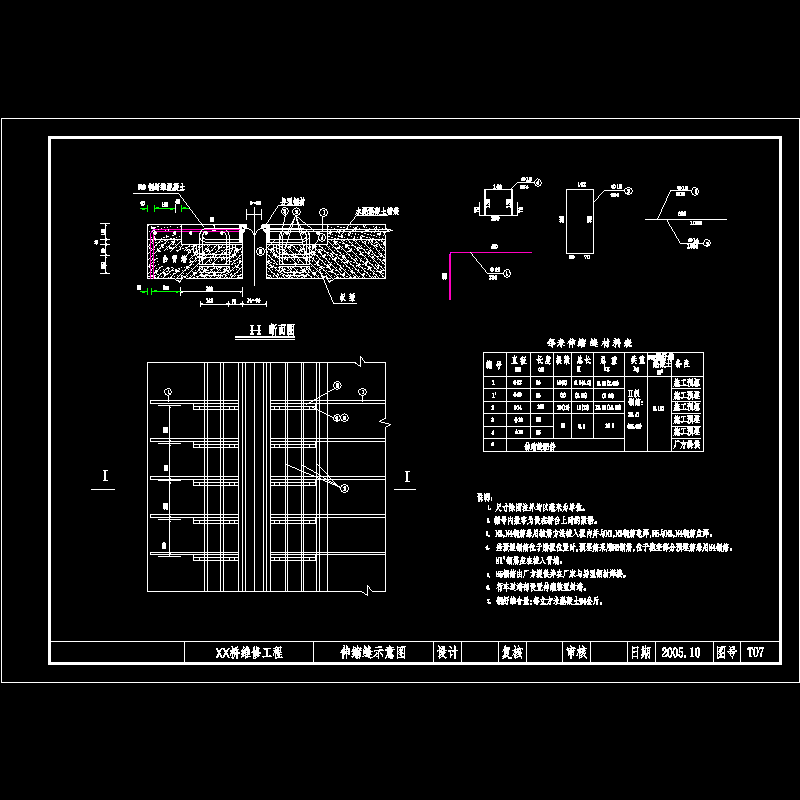

将全部干接头改为湿接头。全桥改造干接头450个。老桥新增加湿接头150个。将横隔板连接处两侧的混凝土凿除，露出钢筋，由短筋搭焊，利用钢筋吊模，灌注由UEA膨胀剂配制的微膨混凝土，以保证接头混凝土的密实。拆模后如有缺陷，可用奥克砂浆进行修补。搭接钢筋图见图纸。包括平面，立面，断面图、桥面铺装、连续缝结构图、干街头换湿接头结构图、钢伸缩缝图、泻水孔结构图、旧桥增加中横隔板图

80缝.dwg

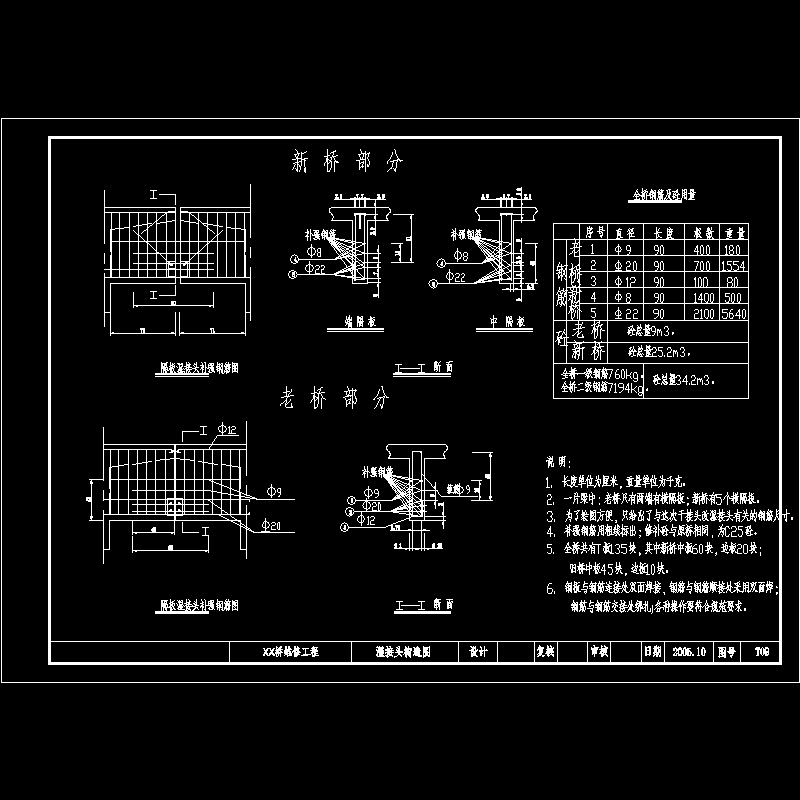

干街头换湿接头结构图.dwg

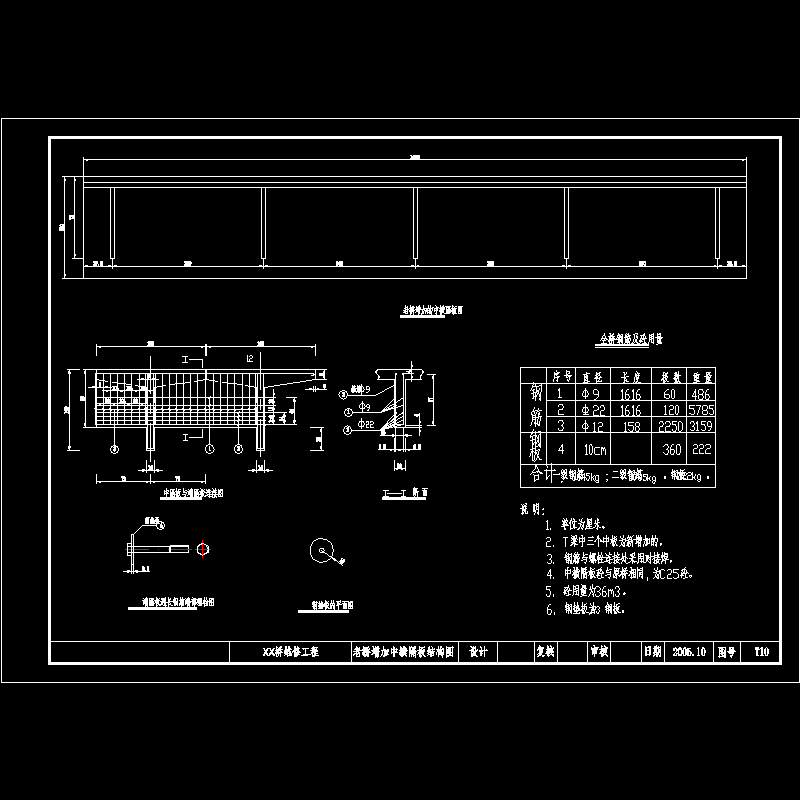

老桥增加横隔板湿接头结构图.dwg

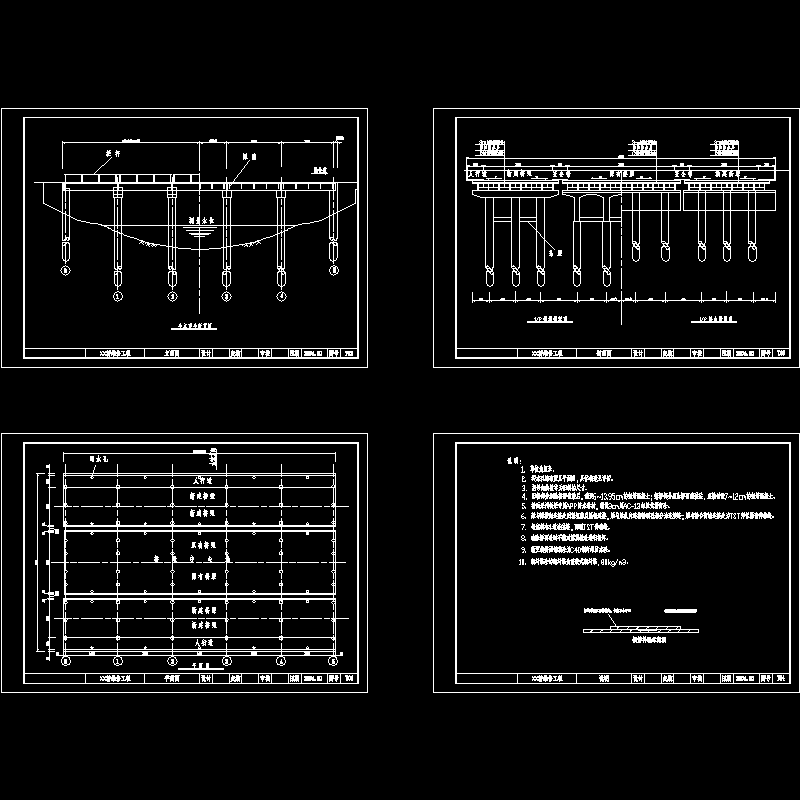

平面，立面，断面图.dwg

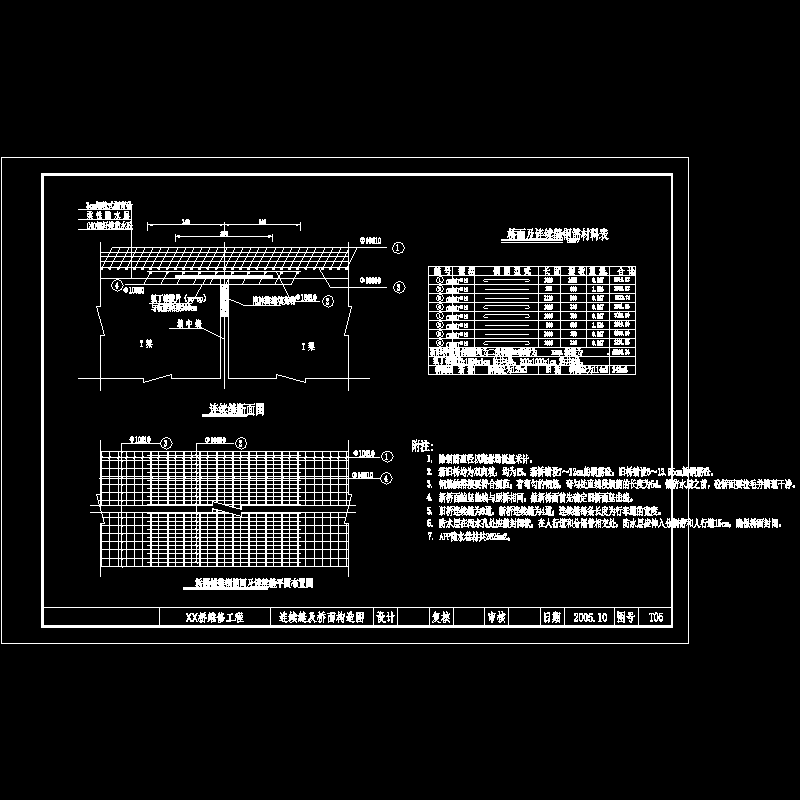

桥面铺装、连续缝结构图.dwg

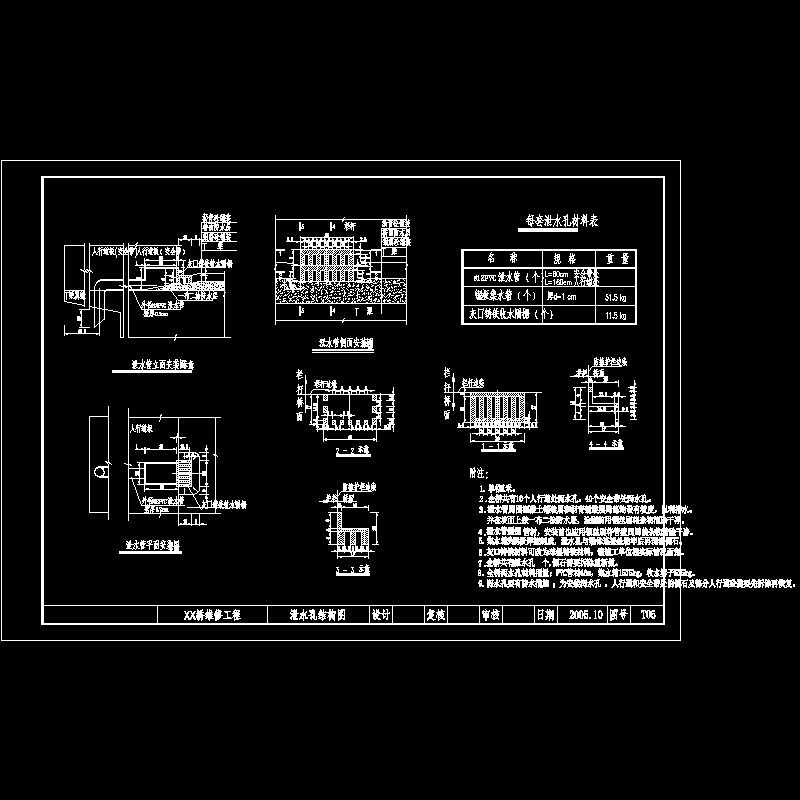

泻水孔结构图.dwg

原桥干接头图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
