13.4米高山区小塘坝可研阶段设计cad图纸和溢洪道布置

0 主题	0 帖子	556 积分

Rank: 8 Rank: 8

发表于 2020-10-7 21:29:27 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

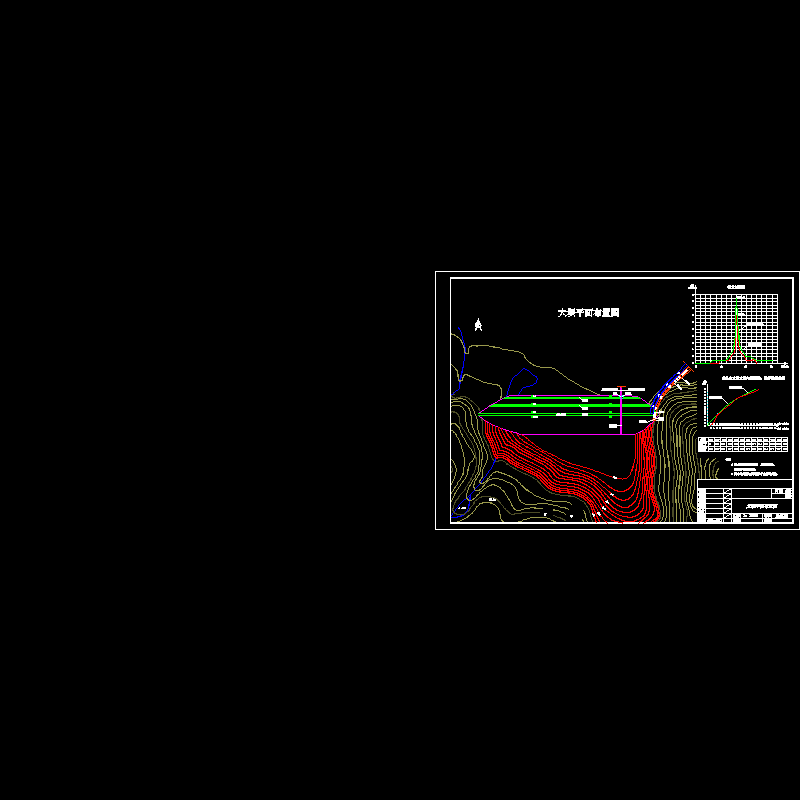

小(2)型水库，属Ⅴ等工程，主要建筑物为5级，次要建筑物和临时建筑物为5级，大坝设计洪水标准为20年一遇，校核洪水标准300年一遇。水库总库容30.17万m3。　　该资料包含平面布置图、结构断面图、溢洪道布置等等。

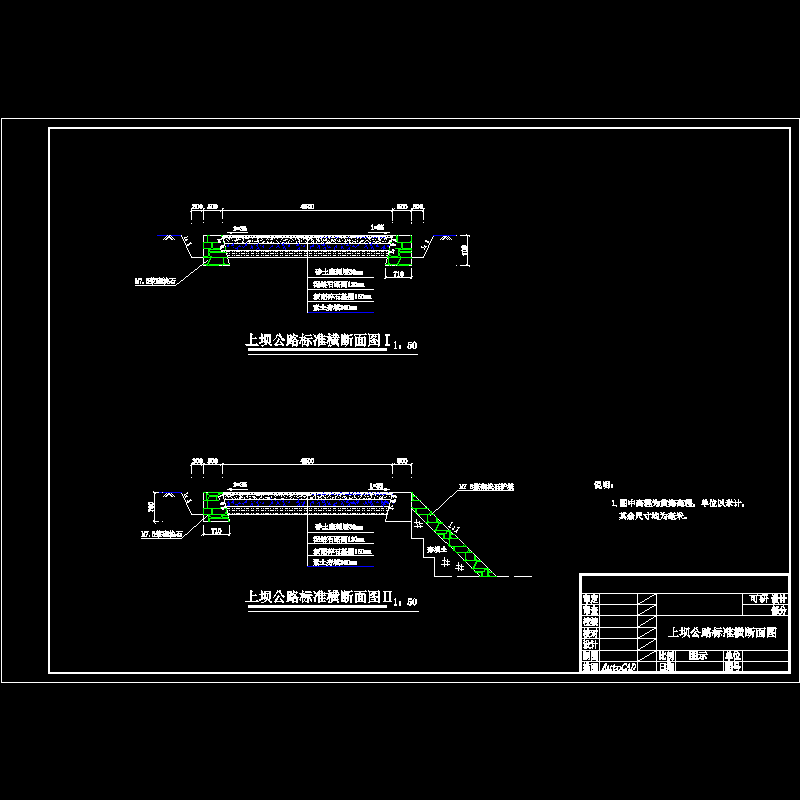

上坝公路断面图.dwg

平面布置图.dwg

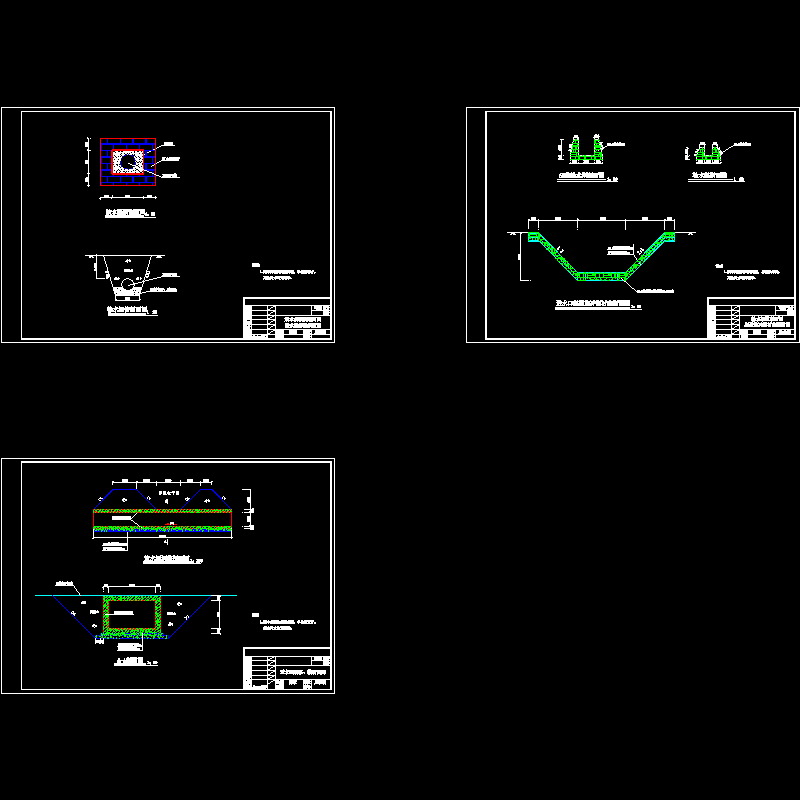

涵洞断面图.dwg

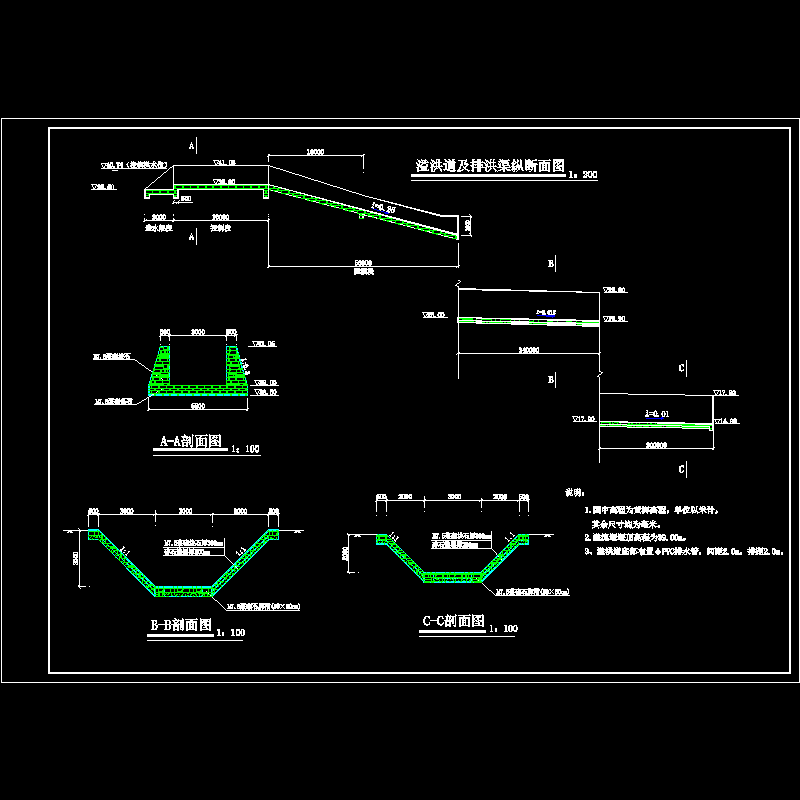

溢洪道.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
