坝基开挖支护分6个区，其中右岸趾板以上灰岩段边坡为1区，泥岩段边坡为2区，左岸趾板以上边坡（泥岩）为3区，右岸趾板基础下游延伸坡面为4区，河床趾板基础下游延伸坡面（泥岩）为5区，左岸趾板基础下游延伸坡面（泥岩）为6区。 　　支护型式：1、4、5区采用喷混凝土支护，喷混凝土标号C20，厚度6cm。对于1、4区局部破碎带采用随机锚杆喷锚支护，锚杆锚固长度、间排距根据实际情况确定；2、3、6区采用挂网喷锚护坡，钢筋网%

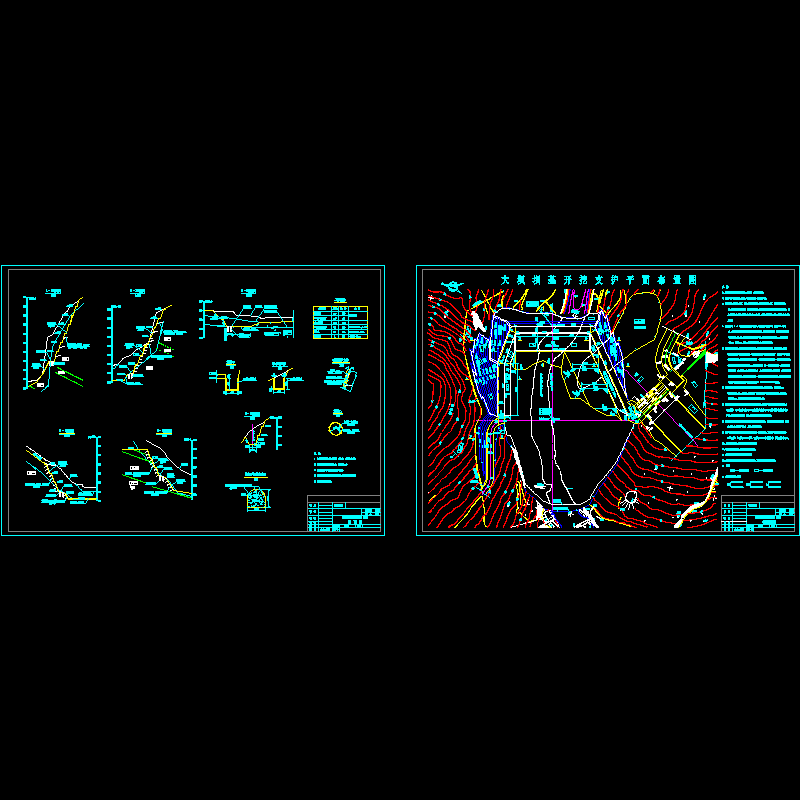

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
