一份5层商办综合楼电气CAD施工图纸（审查意见）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：18864平方米
• 建筑地上层数：5层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：42张
• 设计年代：近代
• 地下室用途：车库
• 节点大样：弱电设备
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 项目所在地：浙江
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全,电气控制,其它
• 弱电设计： 火灾自动报警系统

附件详情

• 1、电气设计说明
• 2、配电系统图
• 3、强电平面图
• 4、 弱电平面图
• 5、基础接地平面图
• 6、 屋顶接闪平面图
• 7、消防平面图

附件详情

该附件是[浙江]大型商办综合楼全套电气施工图纸（含审查意见），总共42张。
1、3#市场加工区场，建筑设计面积：建筑面积为3485平方米，建筑基底面积:3485平方米，建筑层数和建筑高度：地上一层，12.15米，主要结构类型：钢框架结构。
2、4#商办综合楼
建筑设计面积：建筑面积为4466平方米，建筑基底面积:726.32平方米，建筑层数和建筑高度：地下一层、地上五层，19.30米(室外地坪至屋面)，主要结构类型：钢筋混凝土框架结构。
3、5#商办综合楼：
建筑设计面积：建筑面积为4466平方米，建筑基底面积:726.32平方米，建筑层数和建筑高度：地下一层、地上五层，19.30米(室外地坪至屋面)，主要结构类型：钢筋混凝土框架结构。
4、6#商办综合楼：
建筑设计面积：建筑面积为3901平方米，建筑基底面积:694.19平方米，建筑层数和建筑高度：地下一层、地上五层，19.30米(室外地坪至屋面)，主要结构类型：钢筋混凝土框架结构。
5、7#商办综合楼
建筑设计面积：建筑面积4562平方米，建筑基底面积:694.19平方米，建筑层数和建筑高度：地下一层、地上五层，19.30米(室外地坪至屋面)，主要结构类型：钢筋混凝土框架结构。
设计范围：1、照明及动力系统。2、建筑物防雷、接地系统及安全措施。3、 消防系统 。
......
，总共42张。

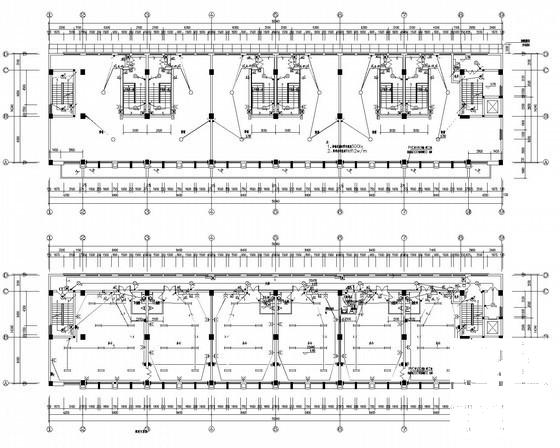

首层平面图

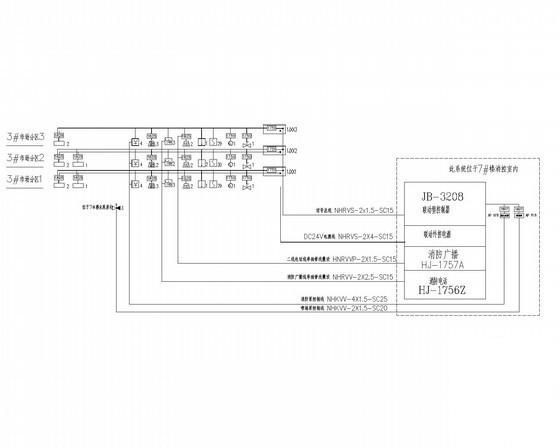

消防系统图

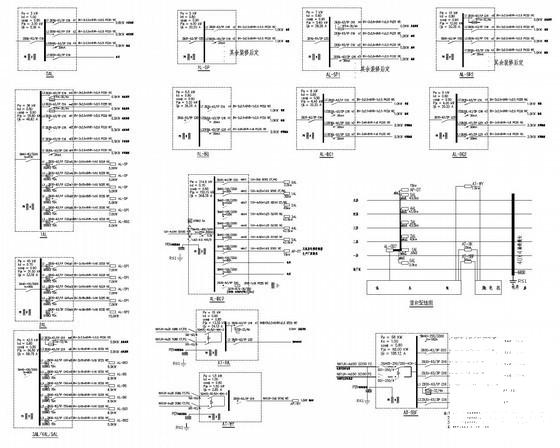

配电系统图

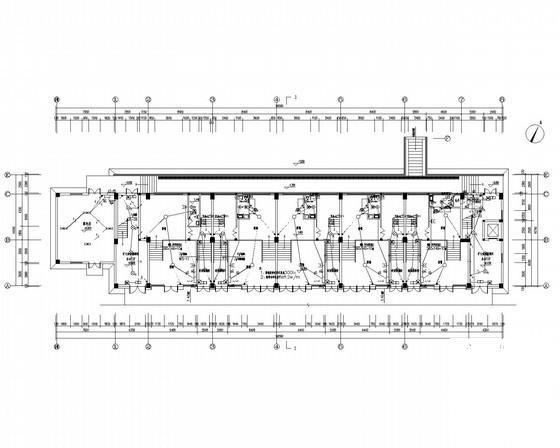

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 15:11:35上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
