一份33层钢筋混凝土结构大型文化公园电气CAD施工图纸(联动控制系统)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：娱乐,文化,其他
• 建筑设计结构形式：钢筋混凝土结构
• 图纸设计深度：施工图
• 参考图纸：33张
• 设计年代：近代
• 负荷等级：二级
• 接地方式：TN-S
• 项目所在地：江苏
• 强电设计：低压配电,电气照明,接地安全,其它
• 弱电设计： 火灾自动报警系统 ,其它

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、火灾自动报警及联动控制系统
• 4、配电平面图
• 5、自控系统图框图
• 6、自动控制流程图
• 7、配电平面图
• 8、基础接地平面布置图
• 9、潜水提升泵控制接线图
• 10、矩形管道风机控制原理图
• 11、潜水提升泵控制原理图
• 12、电磁阀接线原理图
• 13、配电平面图

附件详情

该附件为[江苏]大型文化公园电气施工图纸，共33张。
项目概要：项目单体有：(1)提升泵站（2）絮凝 沉淀池（3）纤维转盘滤池（4）污泥脱水加药间 （5）总图(配电间)。
设计范围：照明设计，接地设计，火灾报警系统。
......
，总共33张。

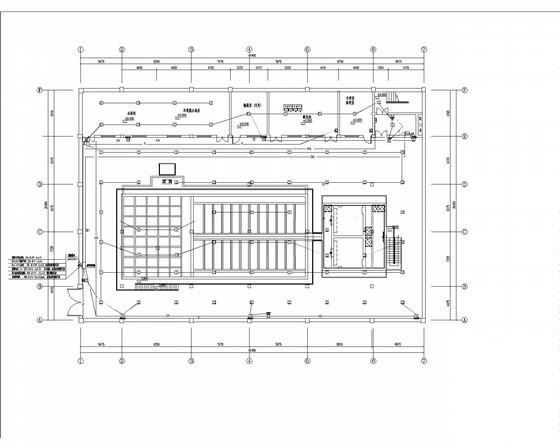

火灾报警平面图

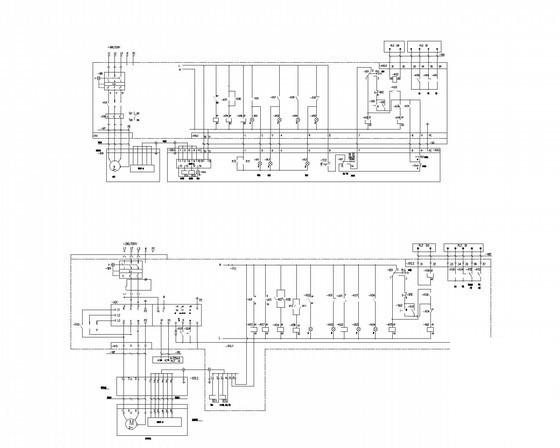

控制原理图

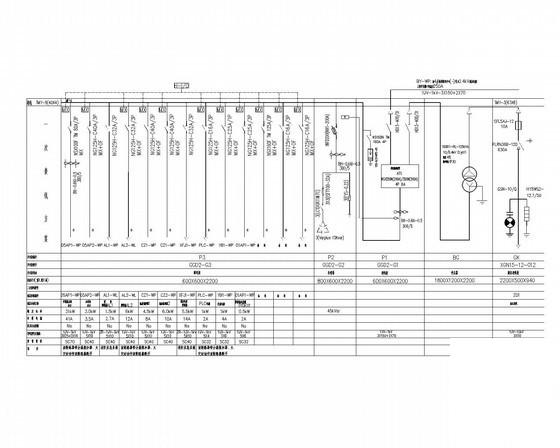

配电箱系统 图

第 1 张图

第 2 张图

第 3 张图

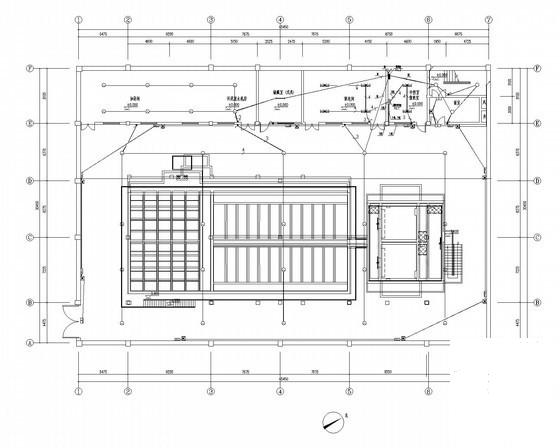

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
