一份二级高层医院门诊综合楼电气CAD施工图纸(火灾自动报警)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗, 其他
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：20212.98平方米
• 建筑地上层数：1层
• 建筑地下层数：11层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：车库, 其它
• 负荷等级：三级
• 接地方式：TN-S
• 项目所在地：广西
• 强电设计：应急电源, 电气照明, 建筑物防雷, 接地安全, 其它
• 弱电设计： 火灾自动报警系统 , 通信系统, 有线电视和卫星接收系统, 信息网络系统, 呼应信号及信息显示, 其它

附件详情

• 1、设计说明图
• 2、竖向配电系统图
• 3、消防电源监控系统图
• 4、漏电火灾报警系统图
• 5、强电配电系统图
• 6、弱电系统图
• 7、动力平面图
• 8 、地下室照明平面图
• 9、 弱电平面图
• 10 、地下室火灾自动报警平面图
• 11 、基础接地平面图
• 12 、屋顶 防雷平面图

附件详情

该附件是[广西]二级高层医院门诊综合楼电气施工图纸，共45张。
设计概况：总建筑面积约为20212.98平方米，地上11层，地下1层，建筑高度：45.75米,属二级医院，一类高层建筑。
设计范围：变配电系统，动力配电系统， 照明配电系统 ，防雷保护、安全措施及接地系统，有线电视、电话、网络系统，火灾自动报警及消防联动控制系统。

......
，总共45张。

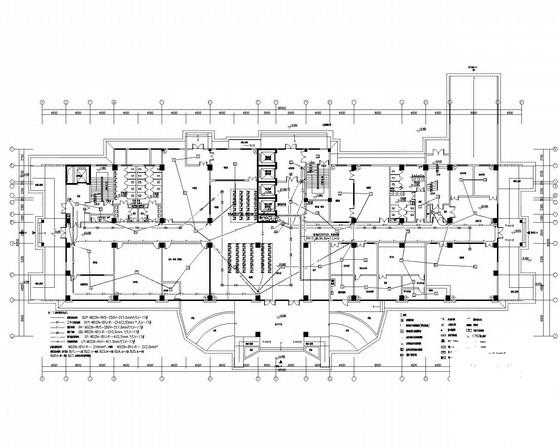

一层火灾自动报警平面图

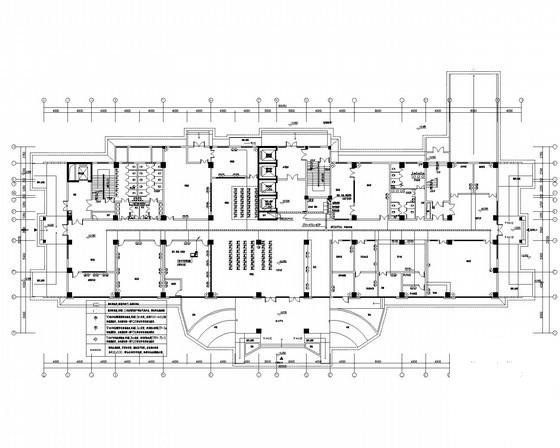

一层弱电平面图

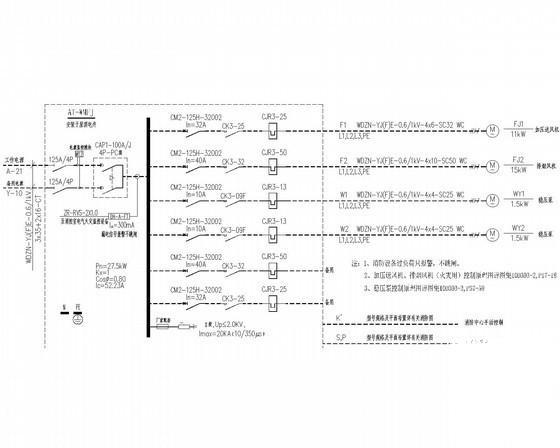

屋面风机控制箱

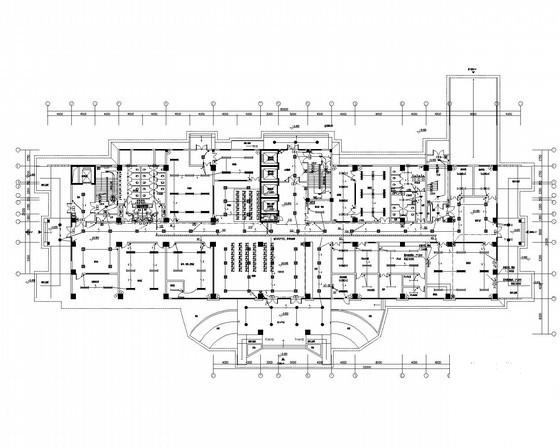

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-17 13:53:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
