曼哈顿商业广场景观CAD施工图纸(屋顶花园).dwg

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 曼哈顿商业广场景观施工图包括总平面、构筑物及小品分布图、竖向、定位、种植、给排水、电气、铺装及景观详图，其中包含一个屋顶花园共计图纸40张。

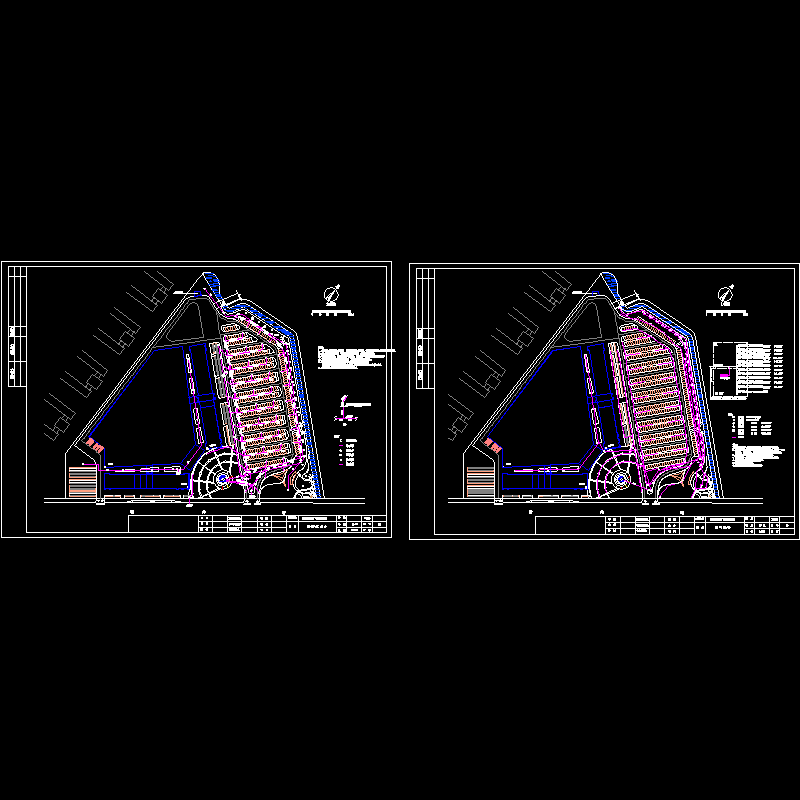

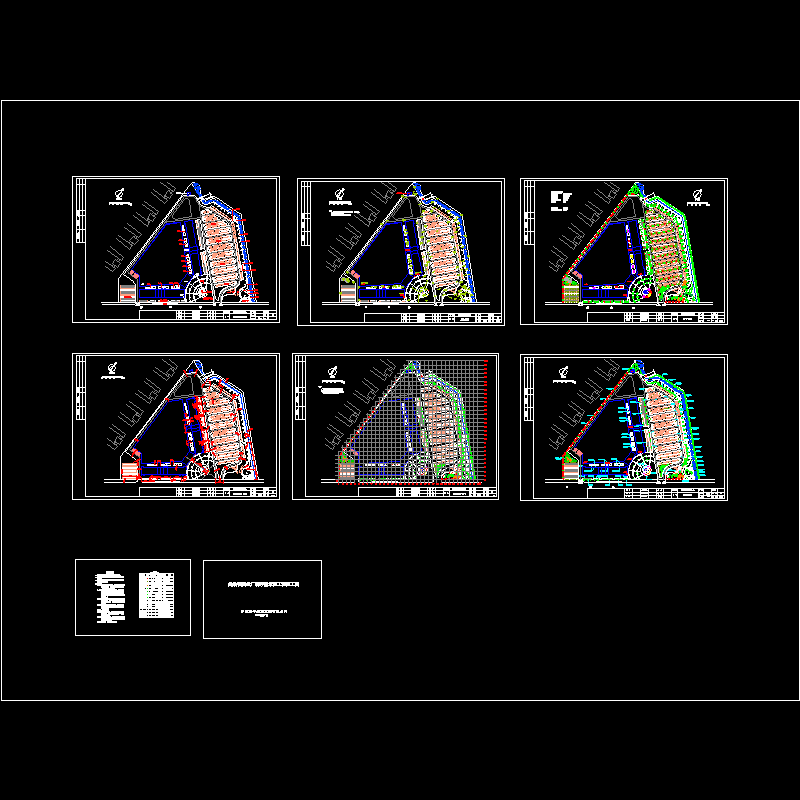

01-06施工图.dwg

07-08水电.dwg

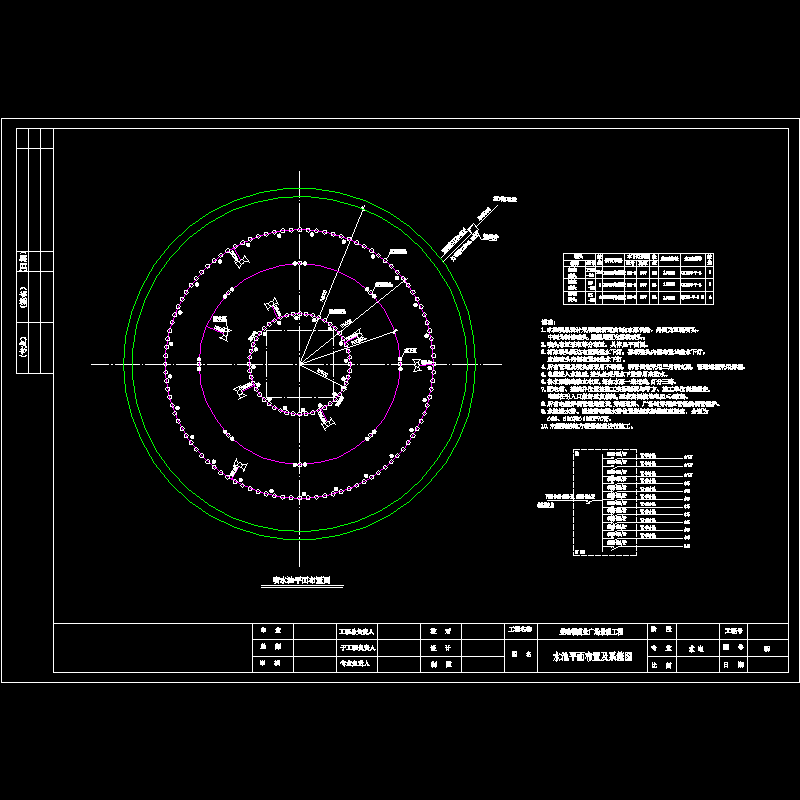

09喷泉.dwg

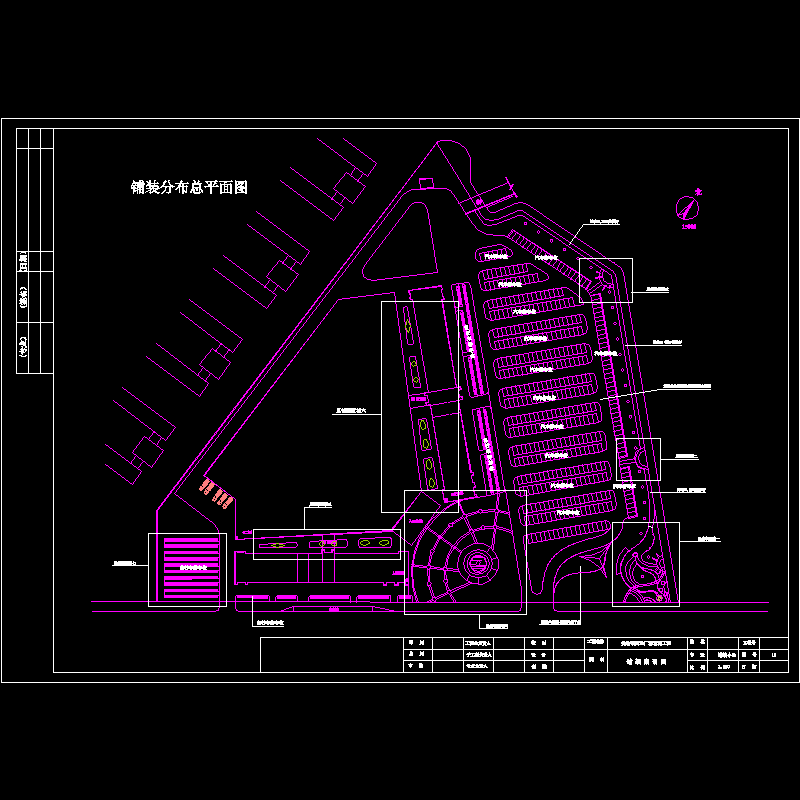

10铺装索引图.dwg

11-22铺装.dwg

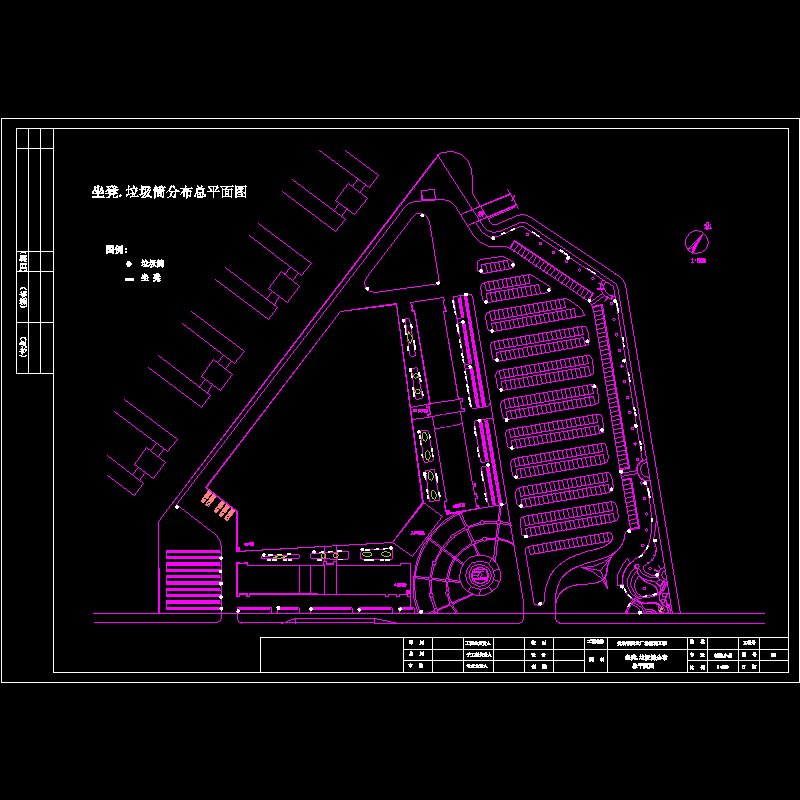

23垃圾桶分布图.dwg

24-26玻璃停车亭.dwg

27-31屋顶花园.dwg

32、36-40屋顶花园铺装.dwg

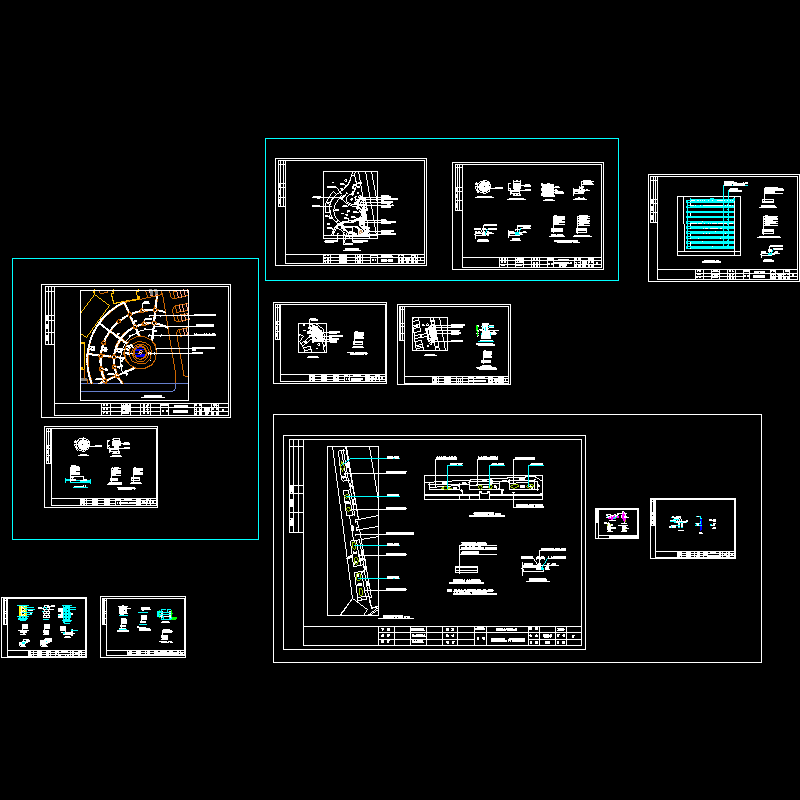

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
