23层心脏病医院电气施工图纸cad平面图

设计总说明：该项目为 湖北省心脏病医院 电气施工图 ，地下4层，地上裙房9层，另有2幢塔楼(即1号塔楼及2号塔楼)。其中1号塔楼为21层，建筑高度为91.7米。2号塔楼为23层，建筑高度99.7米。总建筑面积约为232593平方米，其中地下室建筑面积约为82216平方米，地上建筑面积约为150377平方米。地下一层为锅炉房及配电房等设备用房，层高为6.6米,局部层高5.1米；地下二层为车库、冷冻站、配电房及消防水泵房等设备用房，层高为4.8米,,局部层高6.3米；地下三、四层为车库、生活泵房及换热间等设备用房，层高为4.2米。

设计内容：电气照明、动力系统、 火灾自动报警系统、应急照明系统

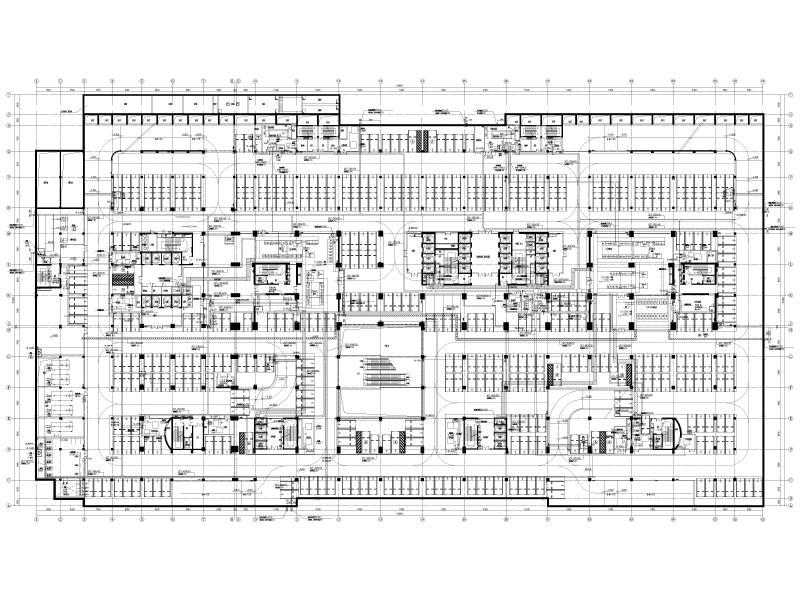

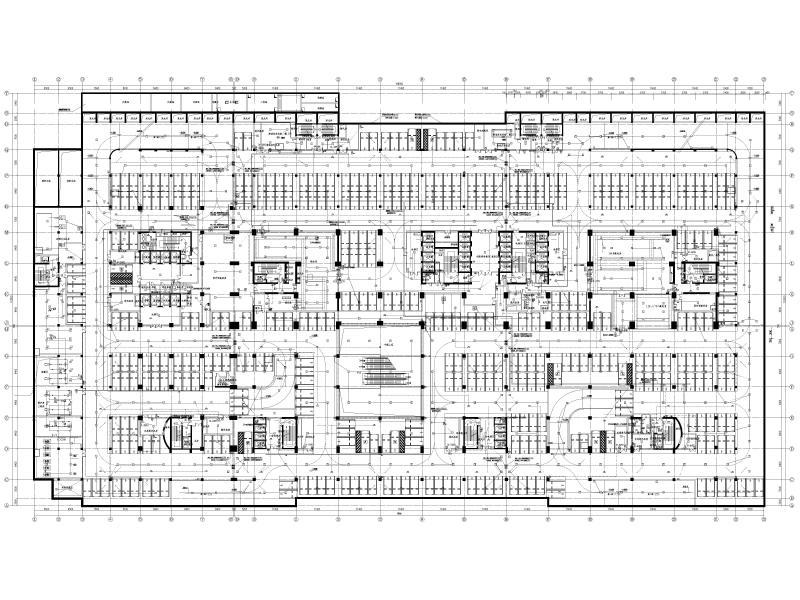

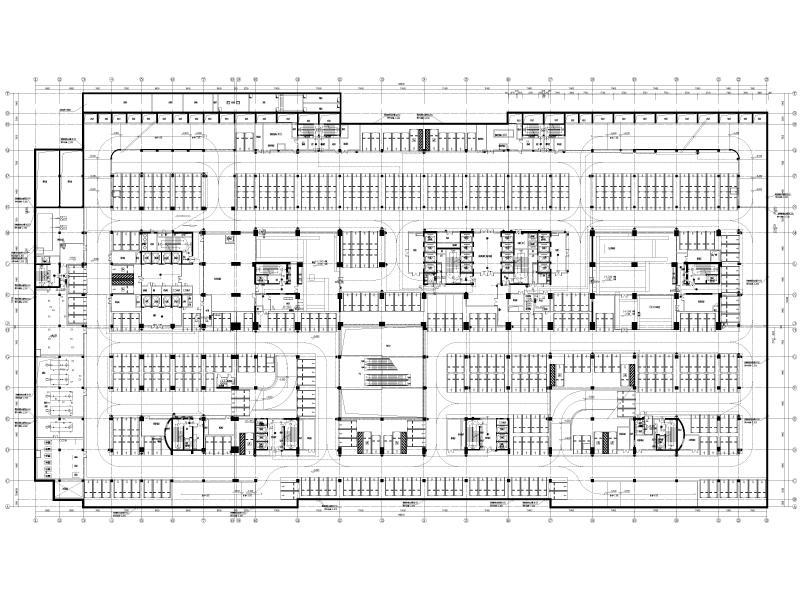

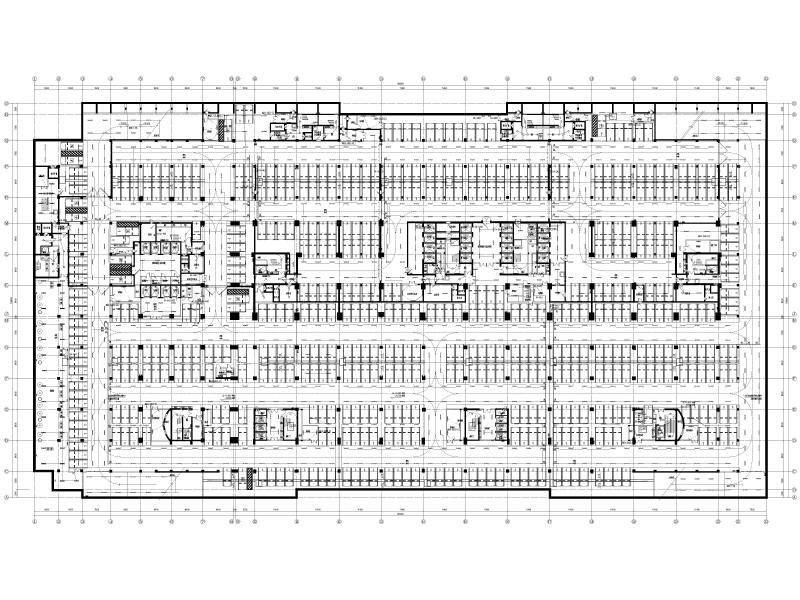

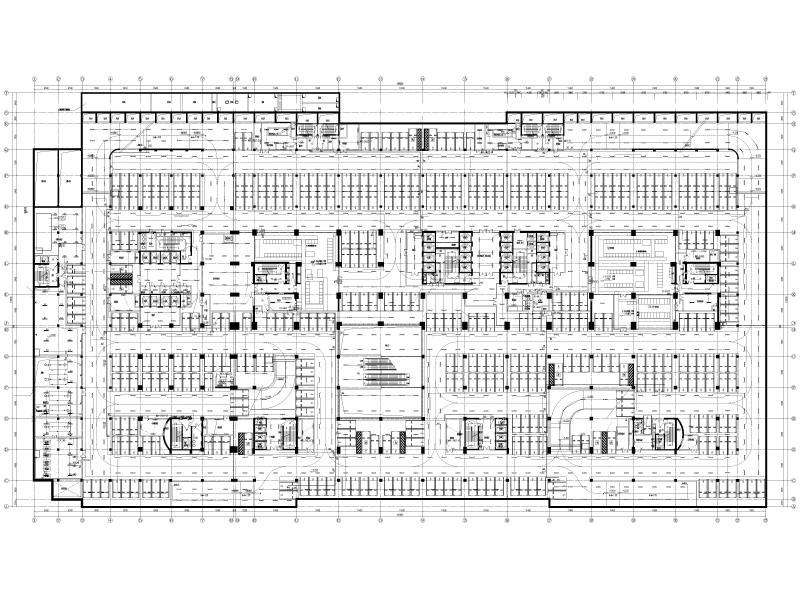

部分图纸展示：
