轨道交通地下配套工程照明施工图纸cad平面图
轨道交通地下配套工程照明施工图纸cad平面图
-
建筑类别：交通建筑
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
强电设计：电气照明
设计详细说明：该项目为
轨道交通地下配套工程照明施工图
1、灯具安装离地高度：
35Kv配电室架灯安装高度H=2700
35Kv变压器室架灯安装高度H=4000
10Kv配电室架灯安装高度H=2700
直流和配电室架灯安装高度H=2700
值班休息室架灯安装高度H=3000
控制室架灯安装高度H=3000
2、应急照明：
应急照明由集中EPS供电,照度为100%,连续放电时间不小30分钟
应急疏散指示灯由集中EPS供电,采用LED光源,连续放电时间不小30分钟
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

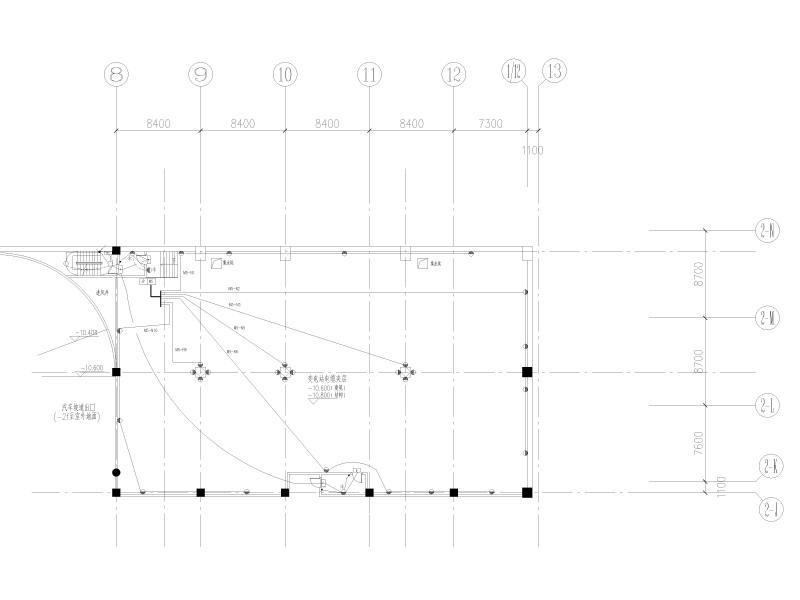

35kV变电站电缆层照明平面图 -

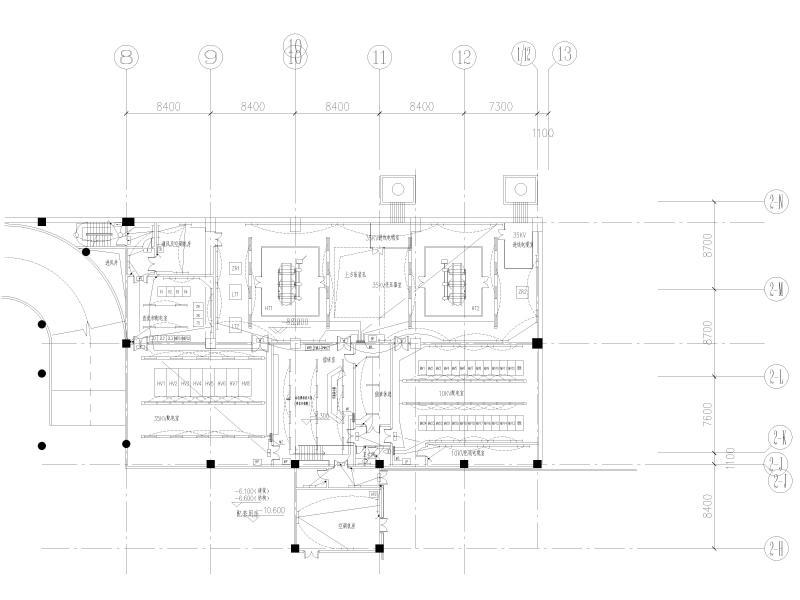

35kV变电站照明平面图 -

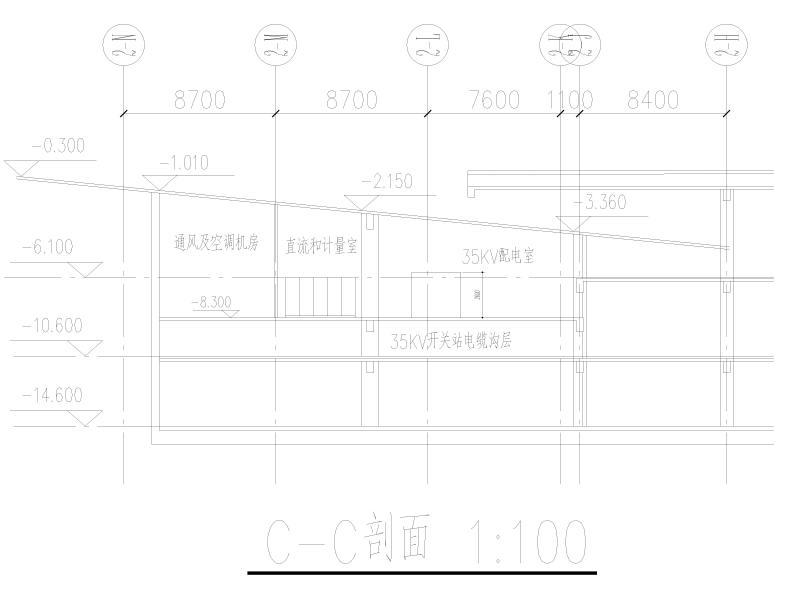

C-C剖面
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-09-07
- 评论次数：0
- 浏览次数：0
- 文件大小：0.81 MB
- 收藏次数：0
-
文件名称：
附件-996890598578987798.dwg
