水电站大江截流施工调整方案带图纸cad平面布置图

该附件为水电站大江截流施工调整方案带图纸全套

一、工程简介

主河床布置沥青混凝土心墙砂砾石坝，左岸坝肩布置开敞式溢洪道，右岸布置泄洪兼发电引水洞（施工期为导流洞），拉洛电站厂房位于大坝坝脚下游右岸，利用拉洛电站尾水水流效应，布置在右岸；德罗隧洞进水口（灌溉取水口）布置于坝轴线上游6.2公里库区右岸加木扎处。

大坝坝顶高程为4306.35m，其中防浪墙高135cm，坝顶面高程4305.00m，大坝坝高61.50m，坝顶轴线长425.593m，坝顶宽度7m。坝防渗体为沥青混凝土心墙，心墙顶厚度60cm，心墙底厚度100cm，心墙从上至下采用变厚度的阶梯式，阶梯共分三级。心墙底部及岸坡设置混凝土基座。

大坝右岸布置一条泄洪发电隧洞，前期作为导流洞使用，运行期可放空水库。泄洪洞为有压隧洞，断面为圆形，洞径5.4m，全长576.35 m。轴线平面上隧洞呈直线型，进口底部高程4265.00m，隧洞出口高程4255.00m。

本次工程截流设计标准流量为10月10%频率的月平均流量19.7m3/s，为满足拉管局关于9月30日前截流的需要，经截流专题会议研究，采用9月平均流量27.1进行截流设计和方案编制。根据9月底的水情观测，河道流量约45m3/s，为确保截流成功和截流后防渗墙正常施工，需要加高上游围堰堰体并增设挡水子堰，同时对流量45m3/s情况下的截流方案进行修改。

二、目录

1、工程综合说明 2、编制依据 3、截流设计

4、截流施工 5、截流施工应急措施及预案 6、质量安全保证措施

7、子堰施工措施

附图：

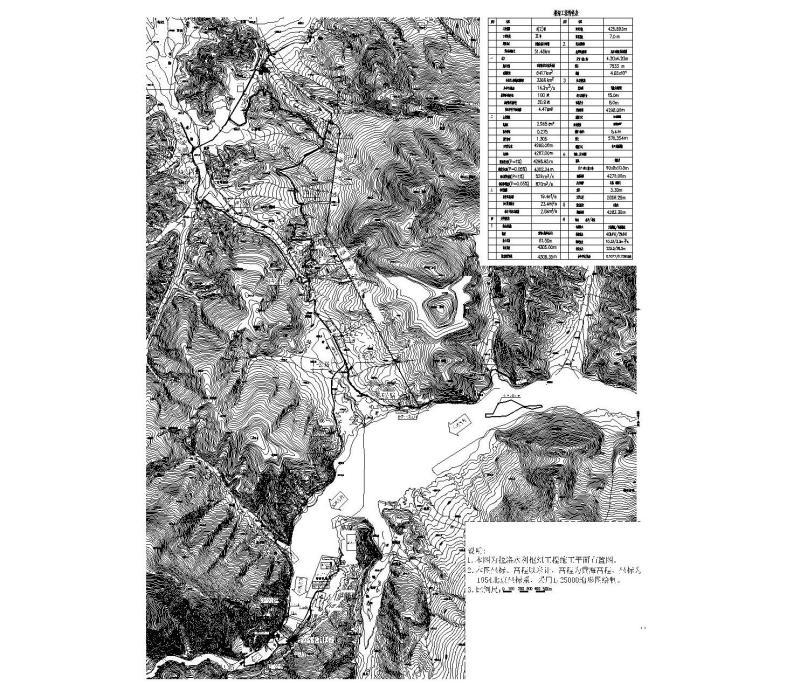

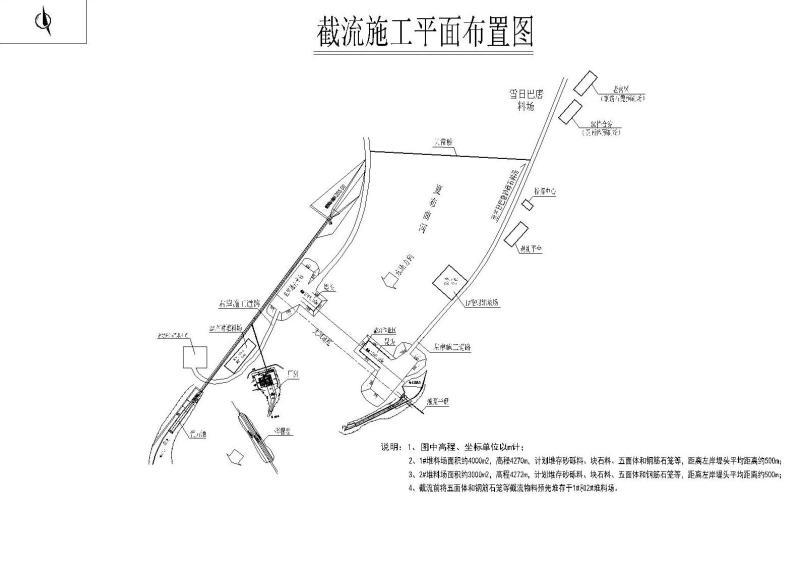

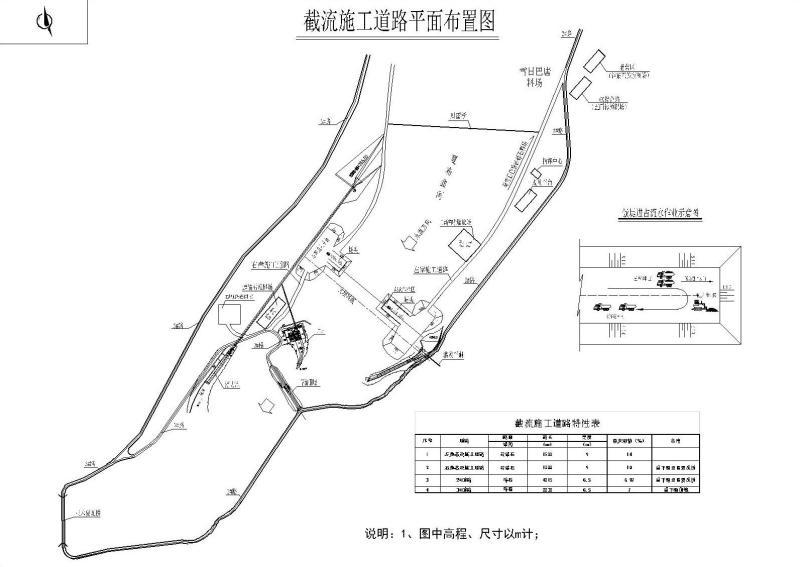

1、枢纽布置图 2、截流施工平面布置图 3、截流施工道路布置图

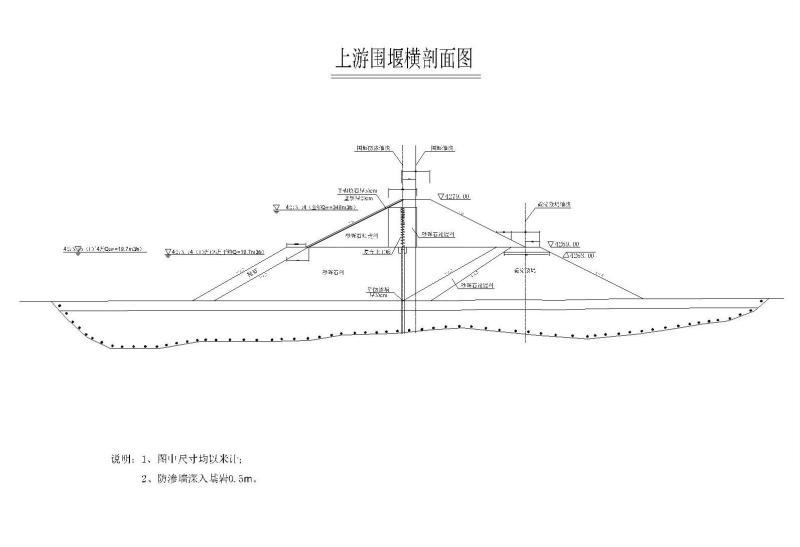

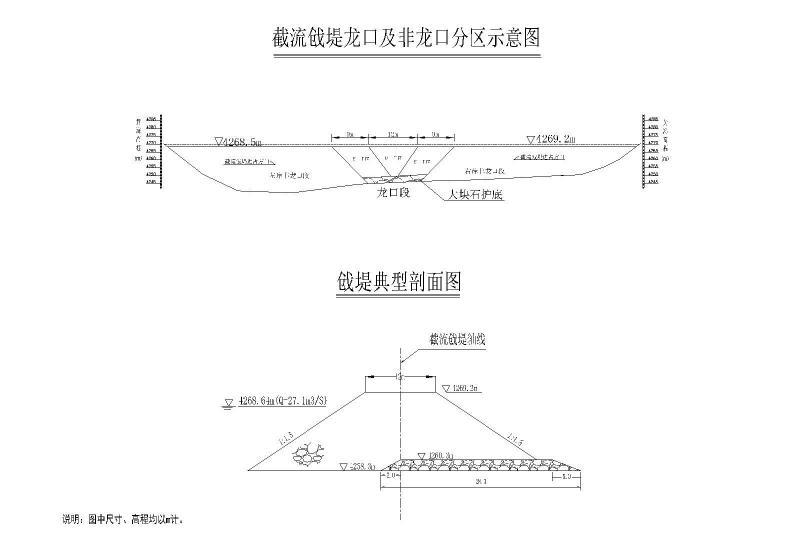

4、截流戗堤龙口及非龙口分区示意图 5、上游围堰设计断面图 6、钢筋石笼预制体型图

7、混凝土五面体预制体型图 8、上游围堰加高子堰断面图 9、拉洛截流组织机构图

10、龙口河床护底示意图
