妇保院基础设施建设改造给排水cad平面图及大样图

设计总说明
1、 工程名称 :该项目为 贵州省妇幼保健院基础设施 给排水施工图 (含大样图) ;L2-11栋楼:建筑层数:该工程地上44F,1F和2F为商业,其上为住宅,地下4F车库,其中-2F、-3F全嵌固人防地下室,建筑结构的安全等级:二级;主体结构的设计使用年限:50年,建筑防火等级:一级,地下室防水等级:P6。本次装修商业二层:建筑面积为:2618.04平方米,本次装修面积:2038平方米,主要功能:挂号收费、中医儿科、儿童诊室、儿童输液大厅、健康体检等。K区3栋、4栋建筑层数:地下2层,负二层为全埋地下室车库,人防层;负一层层高为5.60m,地上45层,1、2层为商业,层高为:4.80m、5.80m.建筑结构的安全等级:二级;主体结构的设计使用年限:50年,建筑防火等级:一级,地下室防水等级:P6次装修:K区3栋商业二层建筑面积为:2618.04平方米,本次装修面积:2038平方米、K区4栋商业二层建筑面积为:1742.16平方米,本次装修面积:1336m2,主要功能有:教室、运动中心、产后营养、心理指导、孕妇学校、计划生育服务咨询门诊、中医门诊、中医妇科治疗室、输液大厅、全科门诊等。
2、 设计内容 :该资料范围在地块红线以内单体建筑L2-11栋楼商业二层、K区3栋商业二层、K区4栋商业二层的室内消防、给排水设计。
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

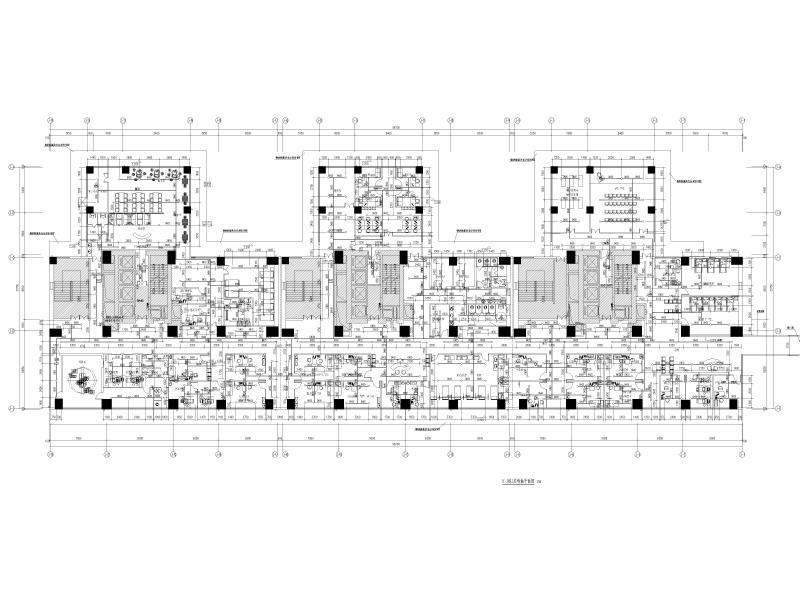

  • K-3栋2层给排水平面图
    K-3栋2层给排水平面图

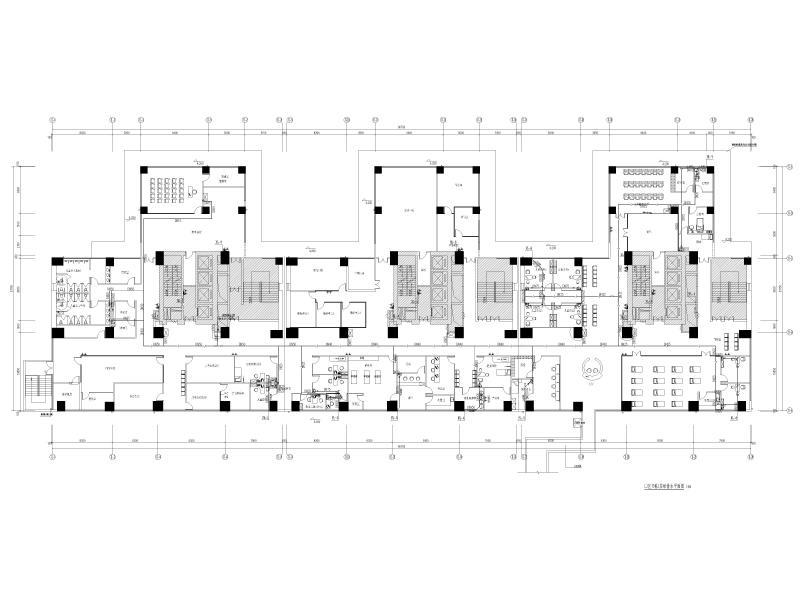

  • K-3栋2层喷淋平面图
    K-3栋2层喷淋平面图

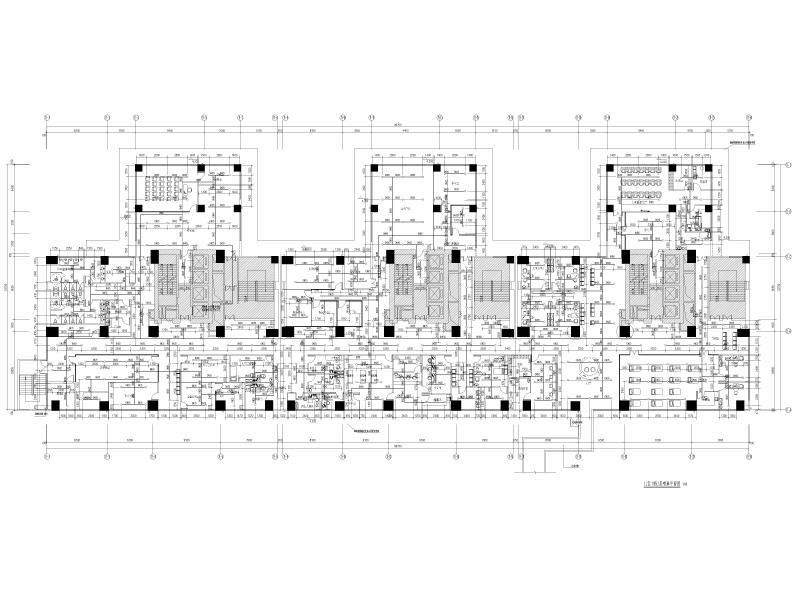

  • L2区11栋2层给排水平面图
    L2区11栋2层给排水平面图

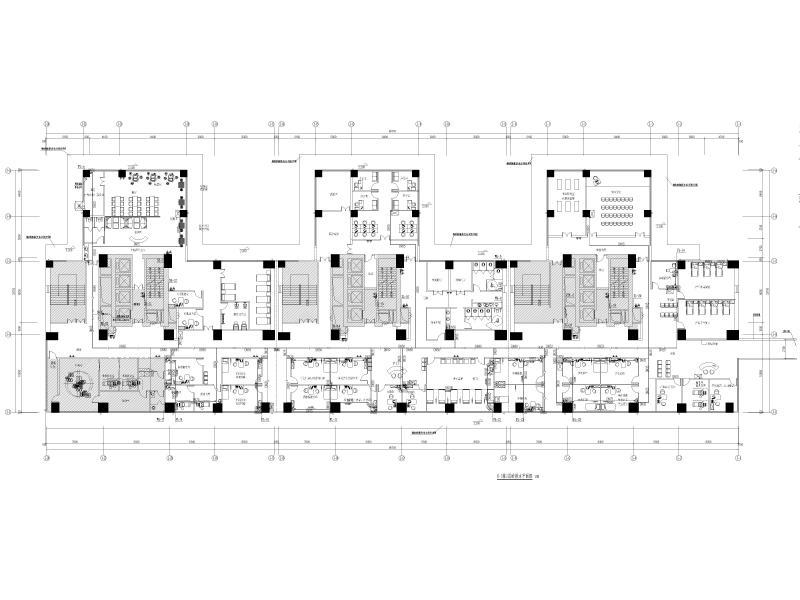

  • L2区11栋2层喷淋平面图
    L2区11栋2层喷淋平面图

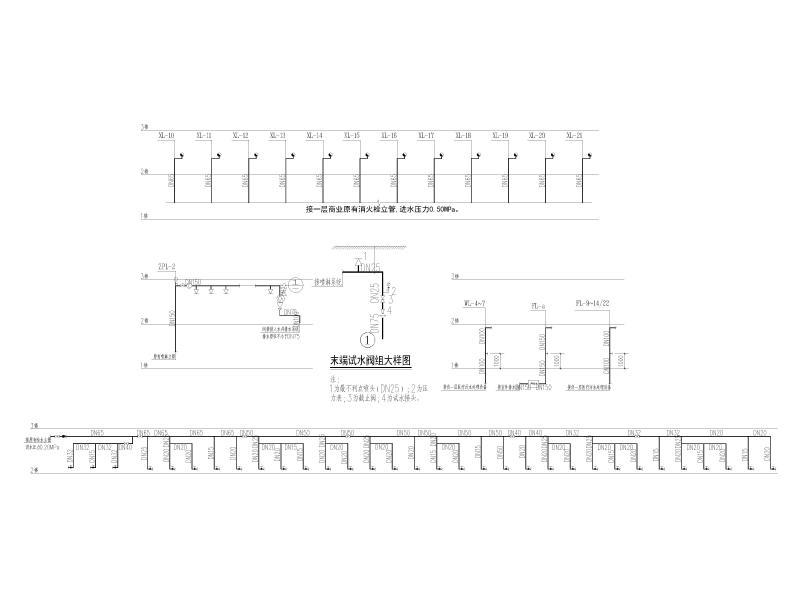

  • K-3栋给排水原理图
    K-3栋给排水原理图
以上是部分截图,请下载附件后查看完整高清内容
