道路工程提升改造项目cad大样图及标准横断面图
-
功能：交通道路
-
设计内容：给水系统
-
设计阶段：施工图设计
-
图纸设计格式：CAD2000
-
参考图纸：10张以下
-
管道方式：暗沟
-
设计年代：近代
项目概要：该项目为
道路工程提升改造项目
，现状道路下已建给水管道共有八根，其中DN600管道共四根，DN350、DN300、DN250、DN200管道各一根。其中八九十年代铝厂建设管道共有六根，管径DN200-DN600，在道路右侧人行道 下铺设DN200管道一根，在道路左侧慢车道下铺设DN600钢管一根。项目范围内同心路南侧有DN200、DN400给水管道各一根。
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

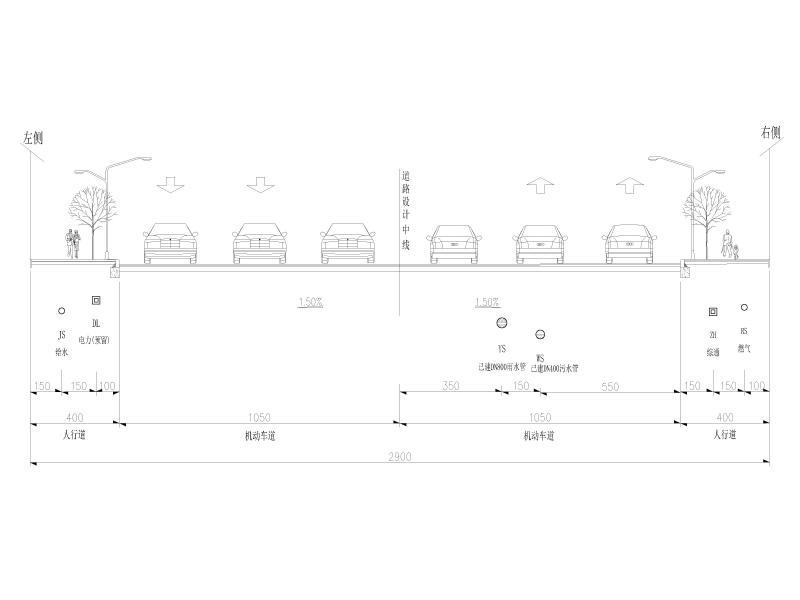

道路管综标准横断面图 -

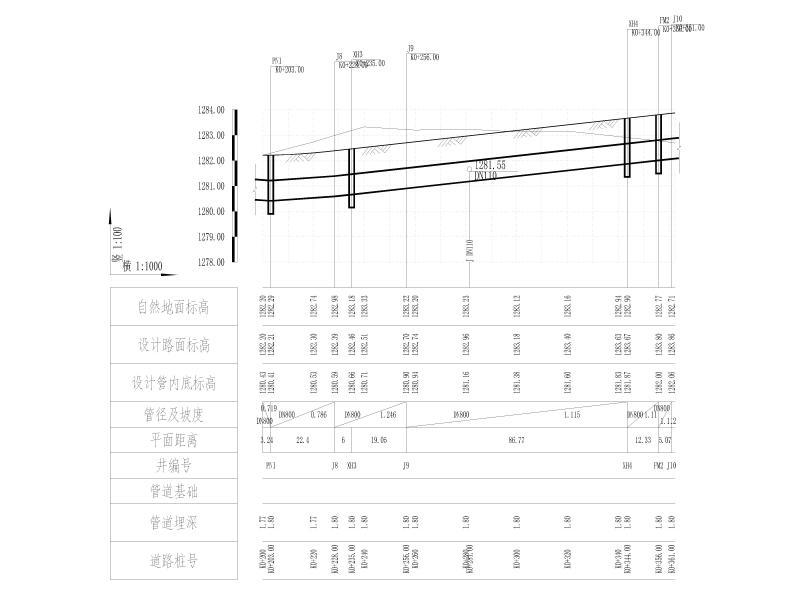

给水管道纵断面图(二) -

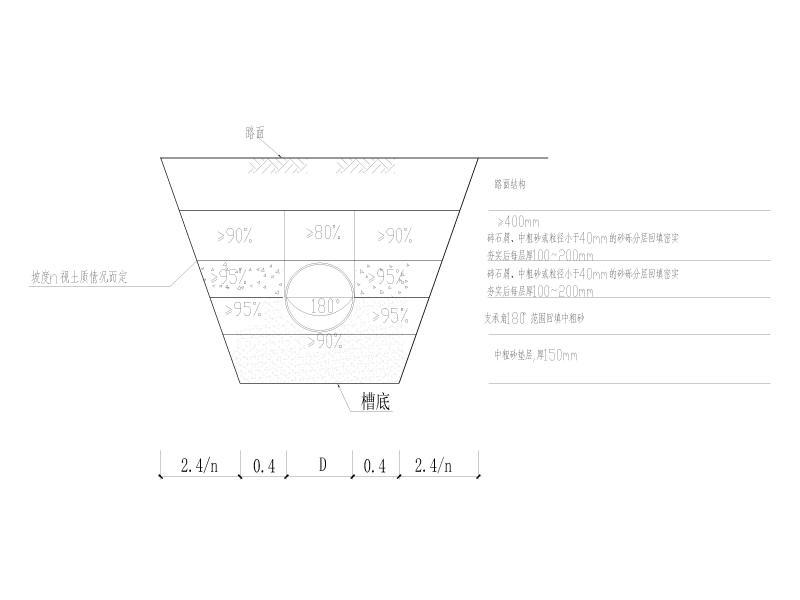

管道回填大样图
以上是部分截图，请下载附件后查看完整高清内容
