铝单板公共卫生间幕墙及屋面施工大样图含计算书cad平面布置图及剖面图

幕墙面板材料：金属幕墙

金属幕墙：单层铝板

建筑类别：其他

图纸设计深度：施工图

民用建筑设计使用年限：25年,50年

建筑设计结构形式：钢结构

结构安全等级：二级

抗震设防烈度：6度抗震

风压：0.3kN/平方米

设计年代：近代

(1)幕墙设计使用年限:25年；(2)地震设防烈度:6度,设计基本地震加速度为 0.05g；(3)基本风压值按50年一遇考虑:0.3KPa；(4)地面粗糙度类别:B类；(5)年最大温差:80℃，设计范围：铝单板幕墙。

建筑结构类型：钢结构，建筑工程设计等级：二 级，设计使用年限：50年。

本方案选用的屋面系统材料，主要包括：防水、保温、抗风、隔热等方面。b.屋面板: 0.9mm厚 65-430型铝镁锰屋面板(原色锤纹)，c.防水层:0.50mm厚 防水透气膜，d.保温层：100mm厚 24kg/m玻璃纤维保温棉(单面贴铝箔)，e.隔气层：0.3mm厚 PE隔气膜，f.底板：0.6mm厚 23-860型穿孔镀锌压型彩钢底板(23%穿孔率 孔径2.5mm 孔距5mm)，g.屋面C型檩条：C140*50*20*2.5mm镀锌C型钢檩条 @1500mm。

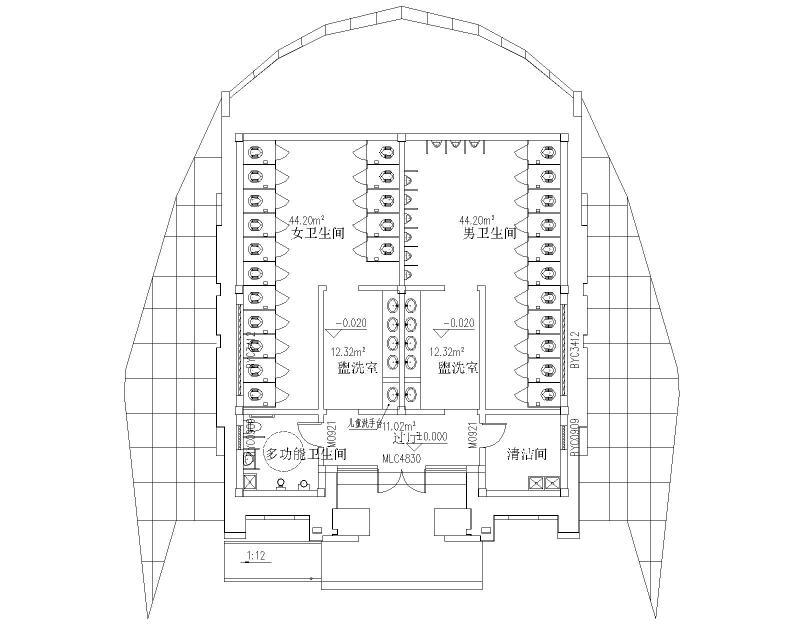

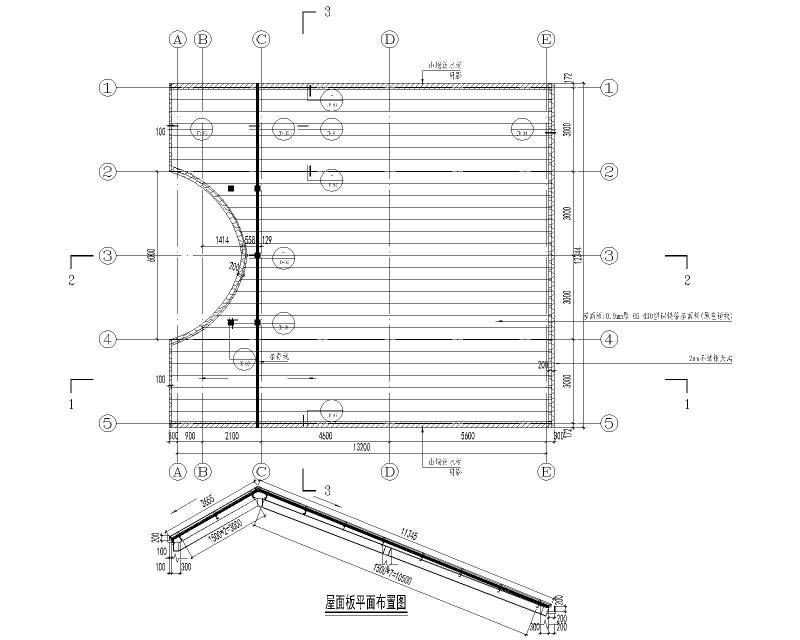

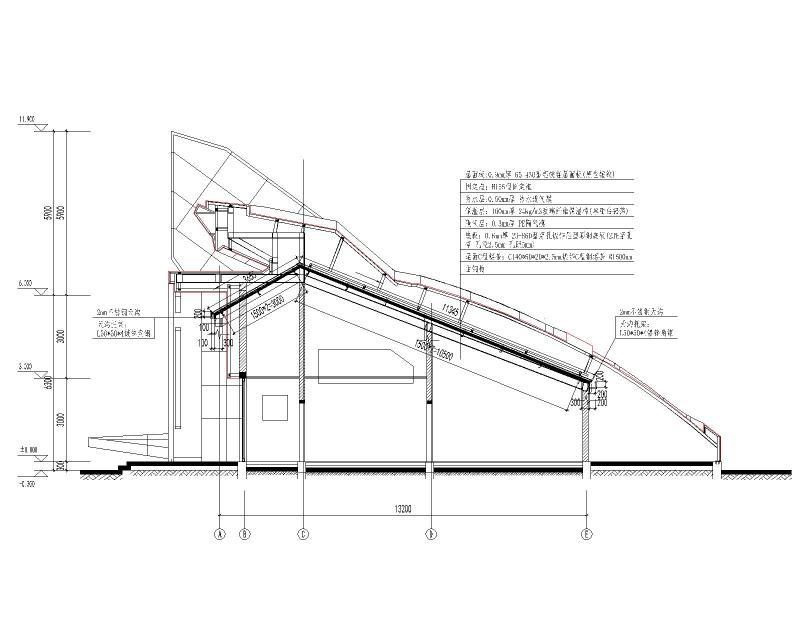

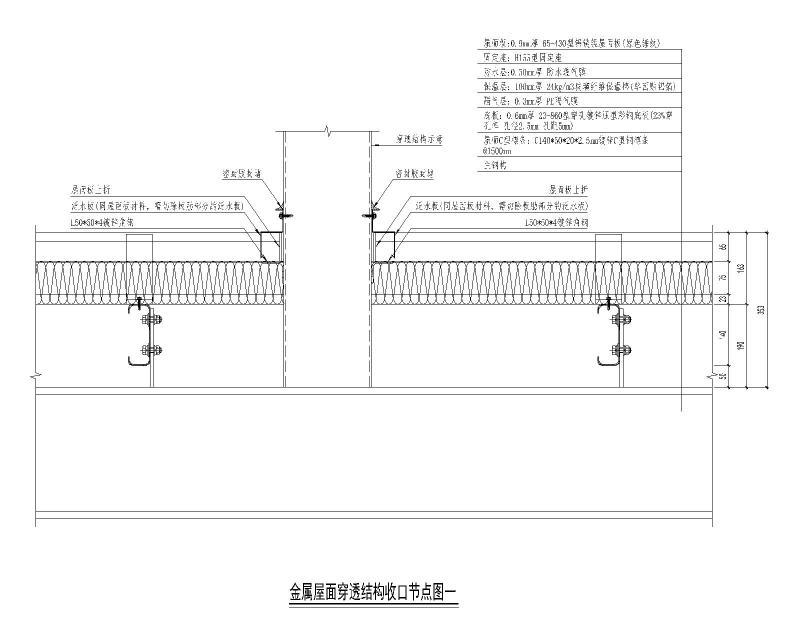

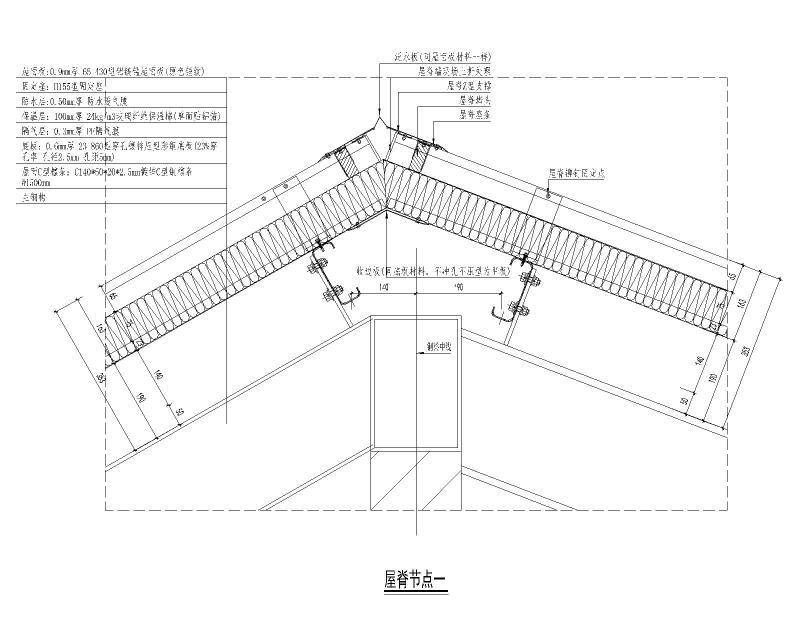

设计说明1~4，屋面檩条平面布置图，底板平面布置图，屋面板平面布置图，剖面图1~3，屋面系统标准纵剖节点图，屋面系统标准横剖节点图，檐口节点一，屋脊节点一，山墙节点图，金属屋面穿透结构收口节点图1~2，等。
