27层20#住宅电cad平面图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑地上层数:27层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:防雷接地,配电箱,接线箱,弱电设备
  • 负荷等级:一级,三级
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统,视频监控系统
项目概要:本项目 贵州省干井安置房20#楼 电气施工图 ,该项目为一类高层居住建筑,地上27层,建筑高度78.3m。结构类型:剪力墙,基础型式:桩基础,耐火等级:一级,使用年限:50年,抗震设防烈度为:六度。
设计范围 :该项目设计包括红线内的以下电气系统:供配电系统,照明系统,防雷、接地系统,火灾自动报警系统 ,消防应急照明和疏散指示系统、电气火灾监控系统、消防设备电源监控系统、防火门监控系统
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

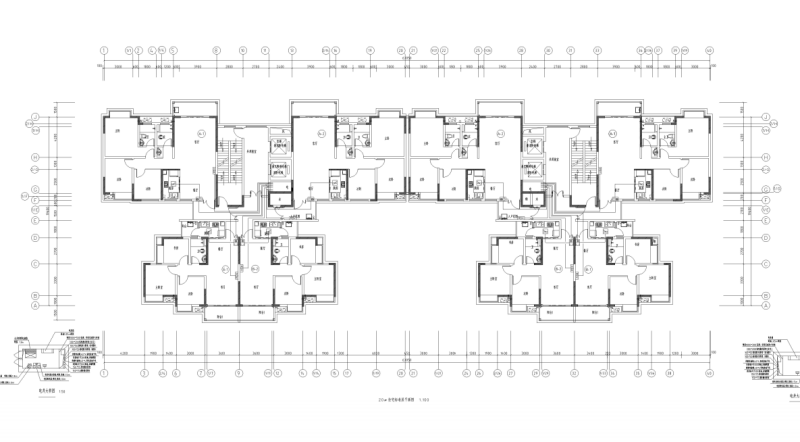

  • 标准层弱电平面图
    标准层弱电平面图

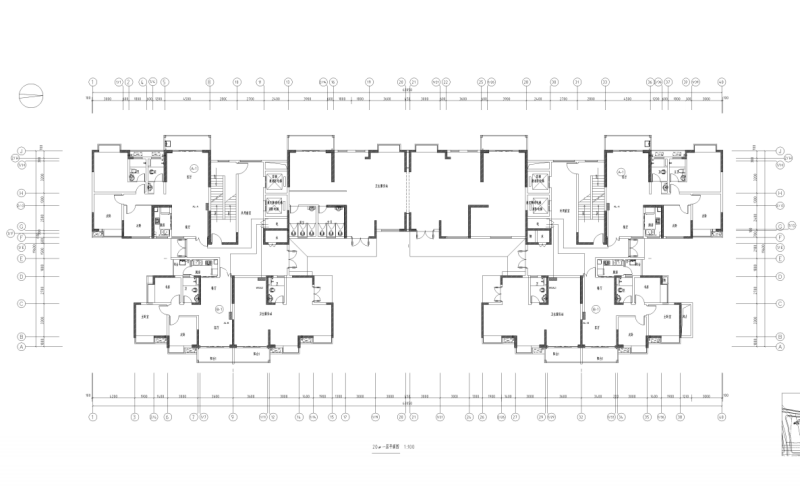

  • 一层电气平面图
    一层电气平面图

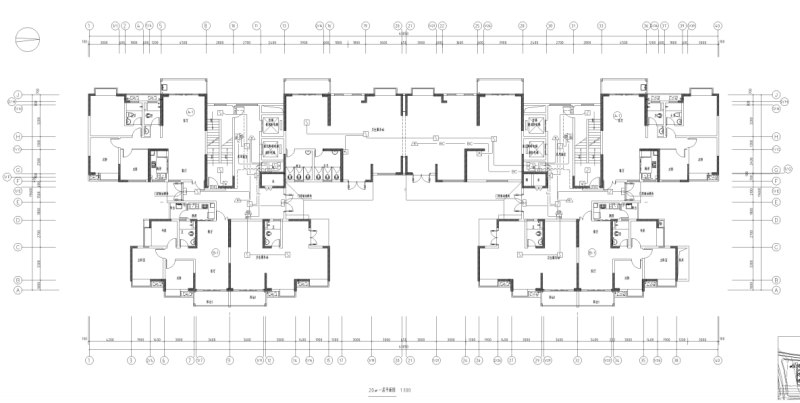

  • 一层消防平面图
    一层消防平面图

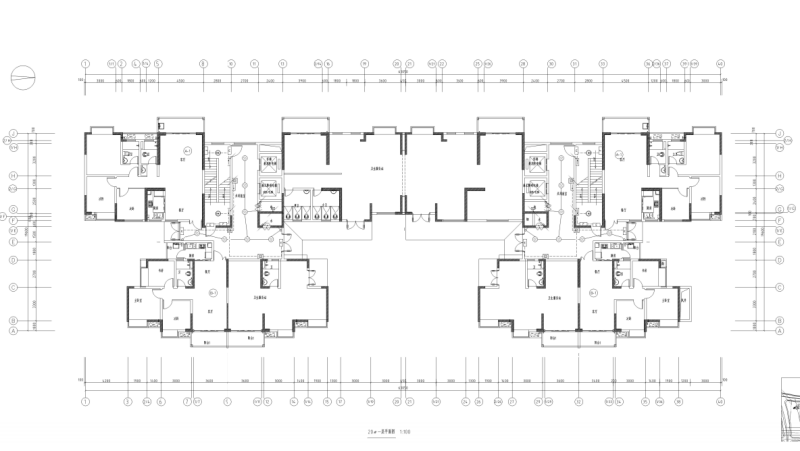

  • 一层照明平面图
    一层照明平面图

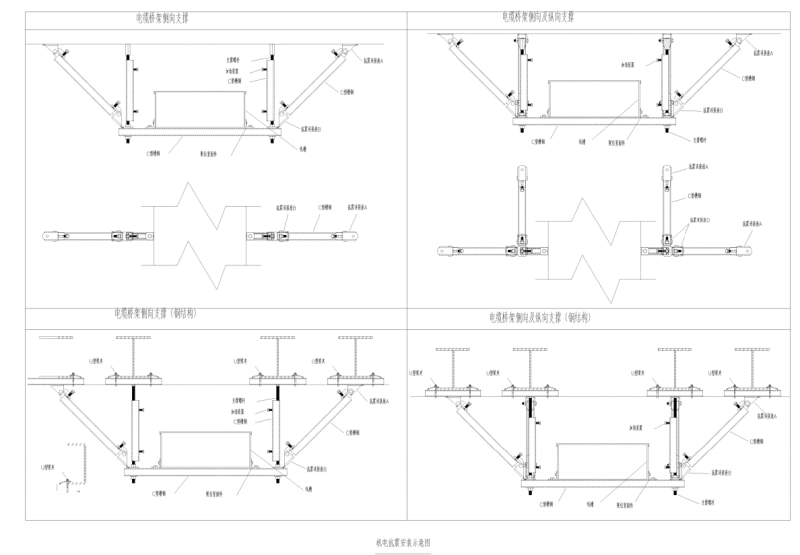

  • 机电抗震安装示意图
    机电抗震安装示意图
以上是部分截图,请下载附件后查看完整高清内容
