城市更新项目基坑支护设计cad大样图

该资料为 城市更新项目基坑支护设计, dwg版+pdf版
一、主体结构与基坑概况
(1)该城市更新项目占地面积约3.97万平方米;
(2)基坑规模:本项目基坑底面积约38010.7m2,周长约860.2m;
(3)坑顶标高确定原则:北侧场平至20.50m,东侧根据道路现状道路标高20.50m-24.00m,南侧、西侧场平至22.00m;
(4)基坑开挖深度:根据基坑开挖图,本项目地下室分为四个区域,底板顶面标高分别为12.50m、14.50m、15.10m、15.70m,考虑底板600,垫层100,开挖深度6.10-10.20m;
基坑支护方案:
(1)根据周边环境和地层条件,基坑原则上采用桩锚直立支护;
(3)本基坑开挖范围内地层以本基坑开挖深度范围内主要为素填土、填石、含砾黏土、砾砂、砾质黏性土、全风化粗粒花岗岩,其中素填土、填石有一定渗透性且素填土中含有较多块石和建筑垃圾,本基坑采用桩间旋喷止水帷幕,西侧不设止水;
(4)基坑坡面挂6.5mm直径钢筋网,喷射混凝土厚80mm护面。
二、相关图片
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

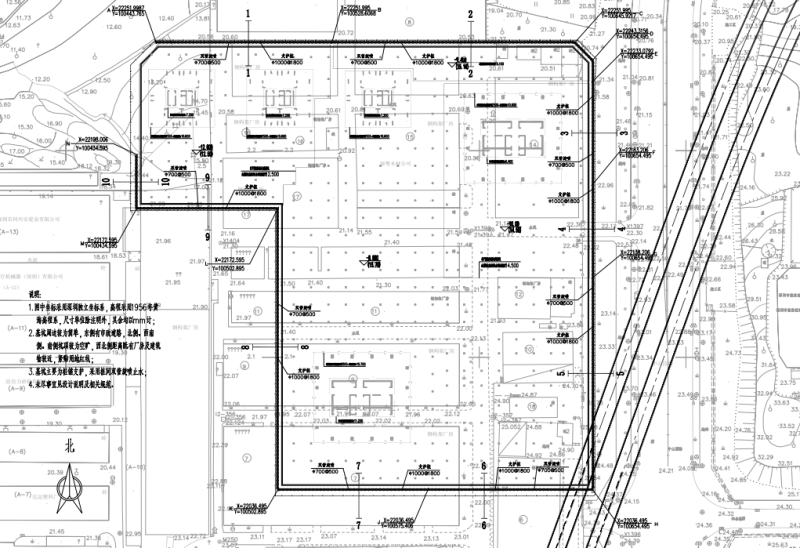

  • 基坑支护平面设计图
    基坑支护平面设计图

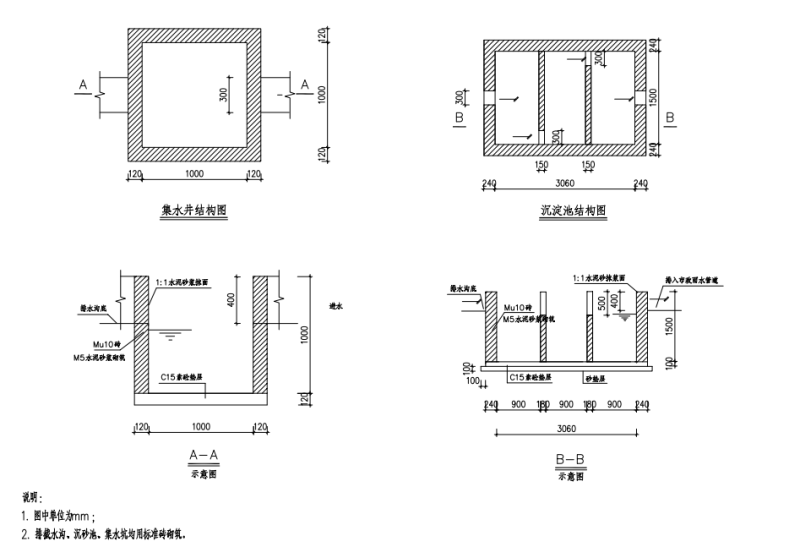

  • 基坑支护大样图
    基坑支护大样图

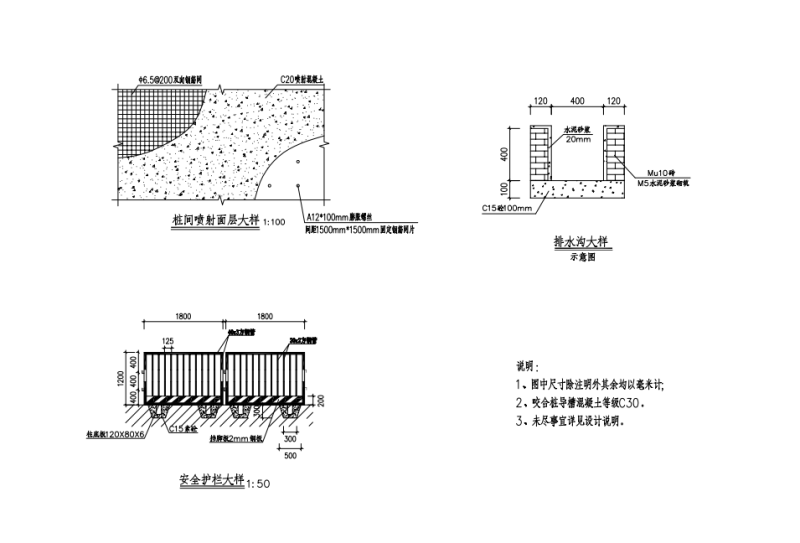

  • 基坑支护大样图1
    基坑支护大样图1

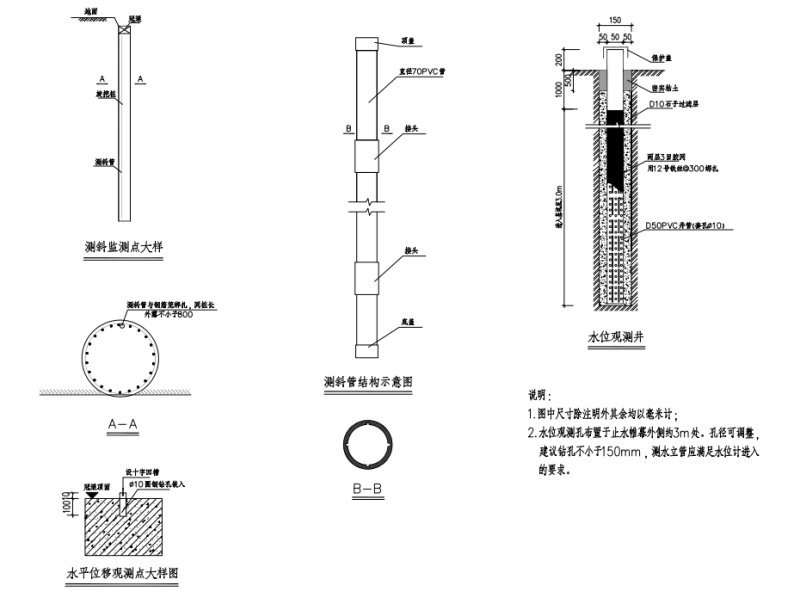

  • 基坑支护结构图
    基坑支护结构图

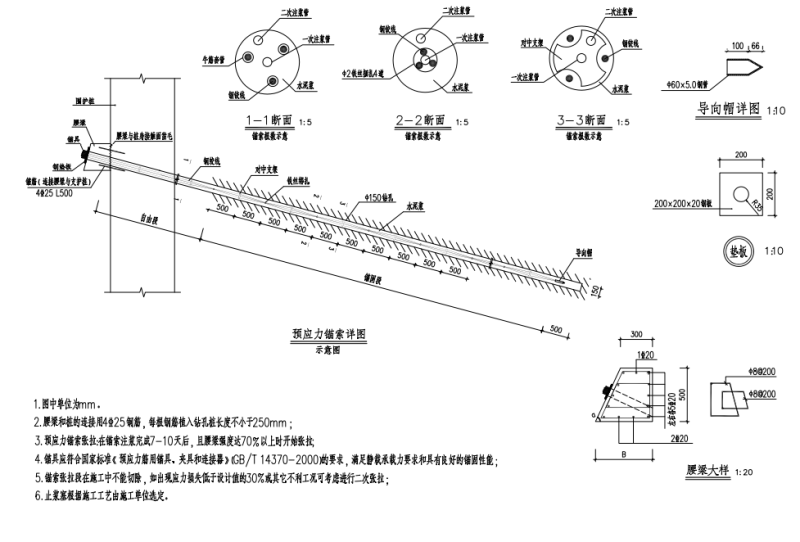

  • 预应力锚索详图
    预应力锚索详图
  • 桩配筋大样图
    桩配筋大样图
以上是部分截图,请下载附件后查看完整高清内容
