4层体育馆电施cad火灾自动报警平面图及系统图

搜索更多资源
  • 建筑类别：体育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：11470平方米
  • 建筑地上层数：4层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：一级,二级,三级
  • 防雷等级：第三类
  • 火灾保护分级：一级
  • 接地方式：TN-S
  • 项目所在地：贵州
该附件为贵州某中学体育馆 电气施工图 ，设计范围包括： 1.10/0.4KV配电系统;2.照明、应急照明系统;3.火灾自动报警系统;4.空调配电系统;5.防雷接地系统;
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

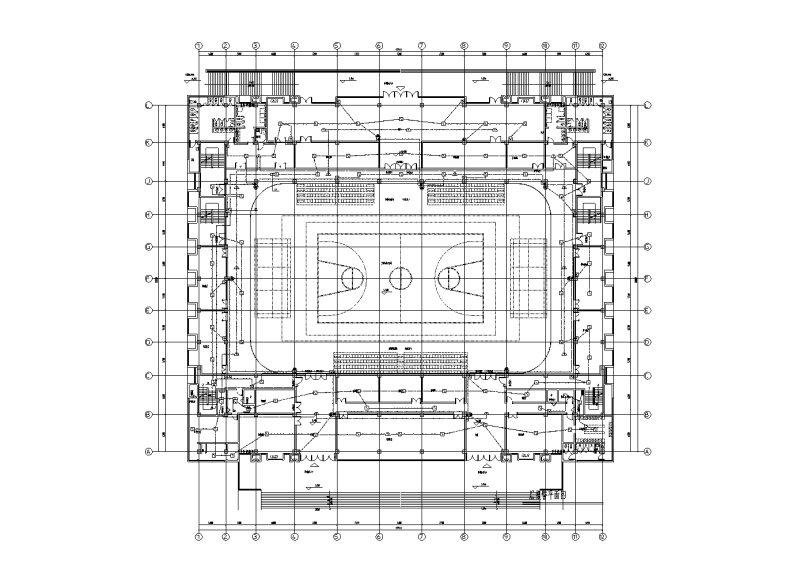

  • 应急照明平面图
    应急照明平面图

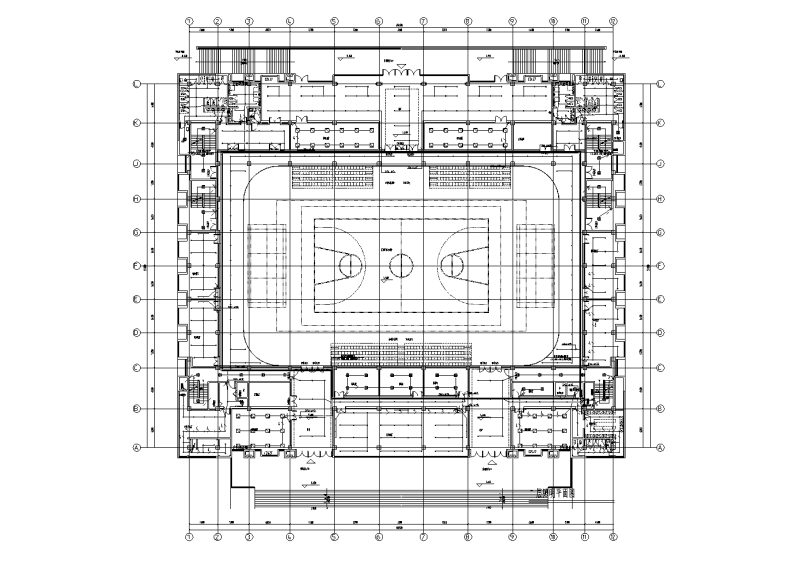

  • 插座平面图
    插座平面图

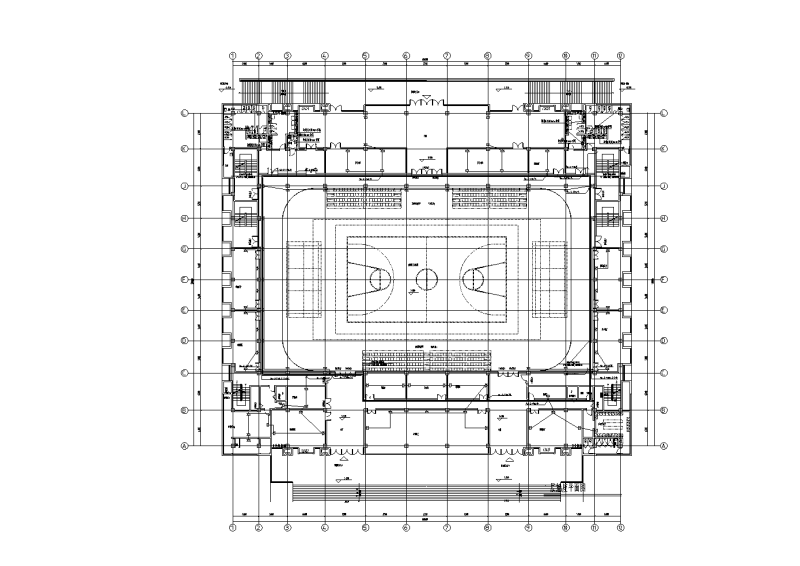

  • 火灾自动报警平面图
    火灾自动报警平面图

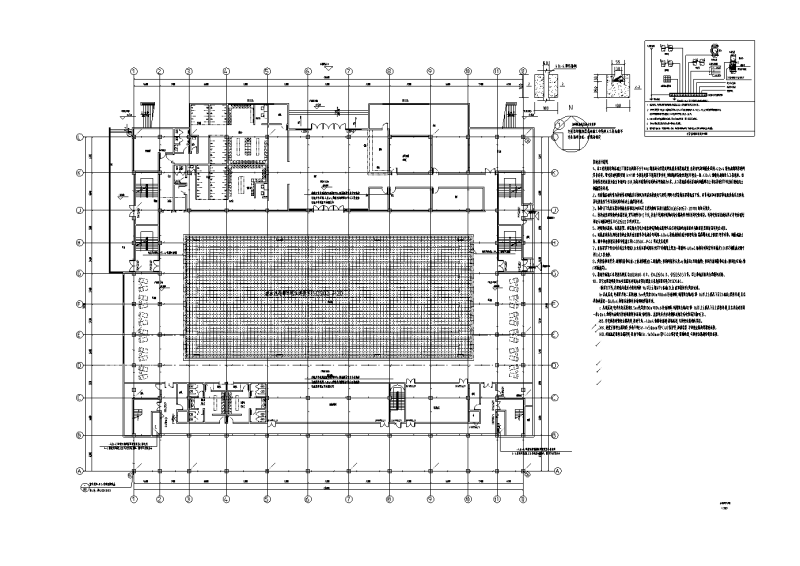

  • 屋顶防雷平面图
    屋顶防雷平面图

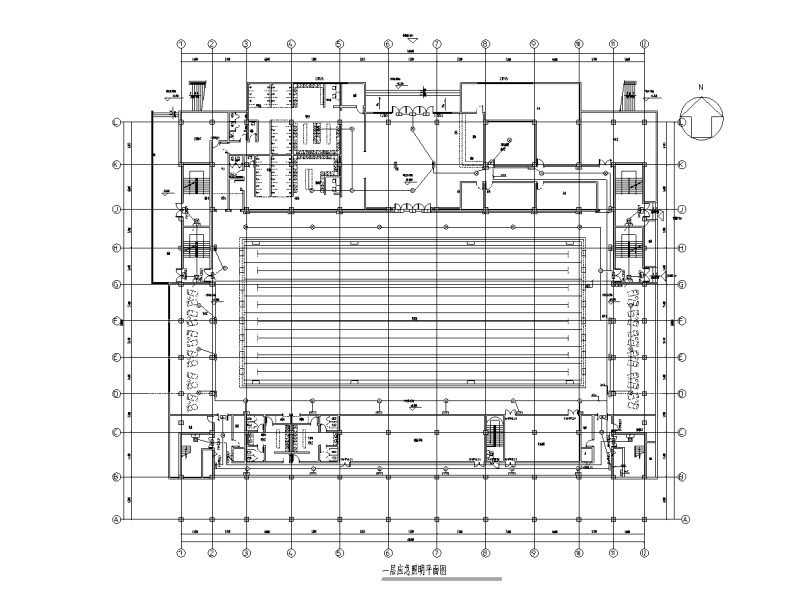

  • 照明平面图
    照明平面图
  • 配电箱系统图
    配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
