民宿酒店施工大样图暖通cad设计防排烟、空调平面图

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：酒店,其他
  • 建筑设计面积：8076.36平方米
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 设计内容：空调,通风,防排烟
  • 冷热源：蓄冷（热）系统
  • 空调系统：制冷剂系统
  • 节点大样：水箱
  • 项目所在地：贵州
项目概要：该项目为 贵州省民宿酒店 暖通施工图 2019（含大样图） ，共地上3层+地下1层，建筑高度为14.1米，建筑面积为8076.36平方米。
设计内容：
中央空调系统设计。
防排烟系统设计。
通风系统设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

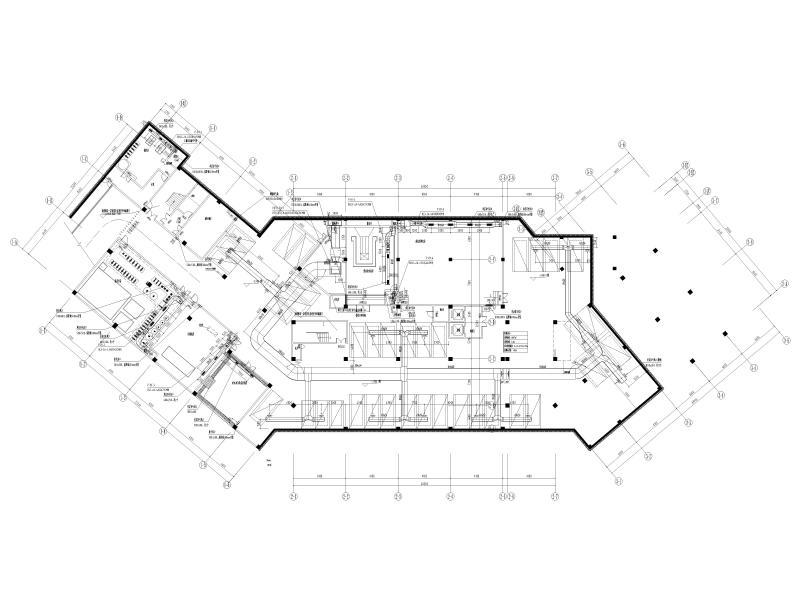

  • 负一层通风、防排烟、空调平面图
    负一层通风、防排烟、空调平面图

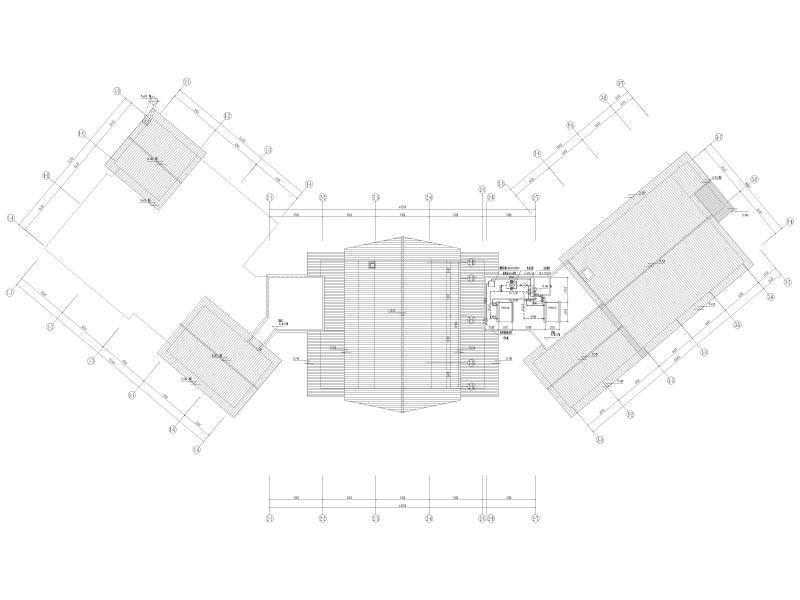

  • 屋顶层空调水管平面图
    屋顶层空调水管平面图

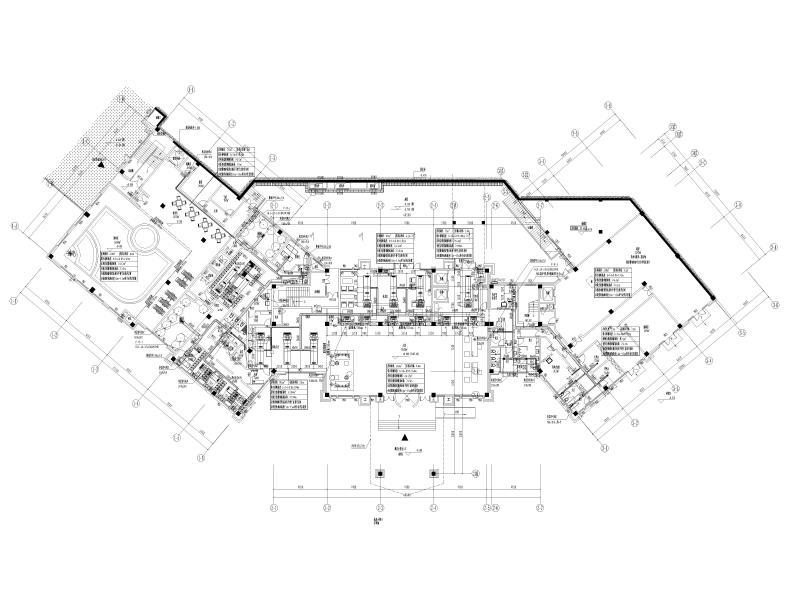

  • 一层空调水管、冷媒管、冷凝水管平面图
    一层空调水管、冷媒管、冷凝水管平面图

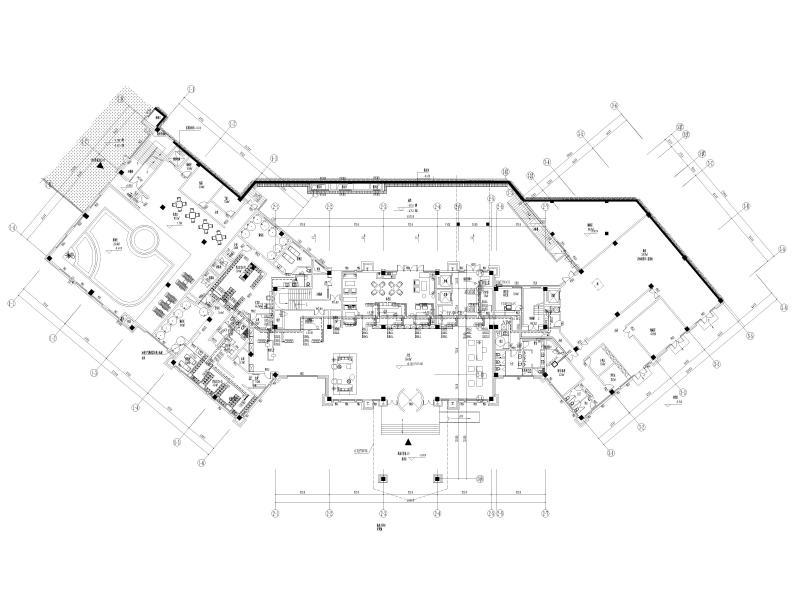

  • 一层通风、防排烟、空调平面图
    一层通风、防排烟、空调平面图

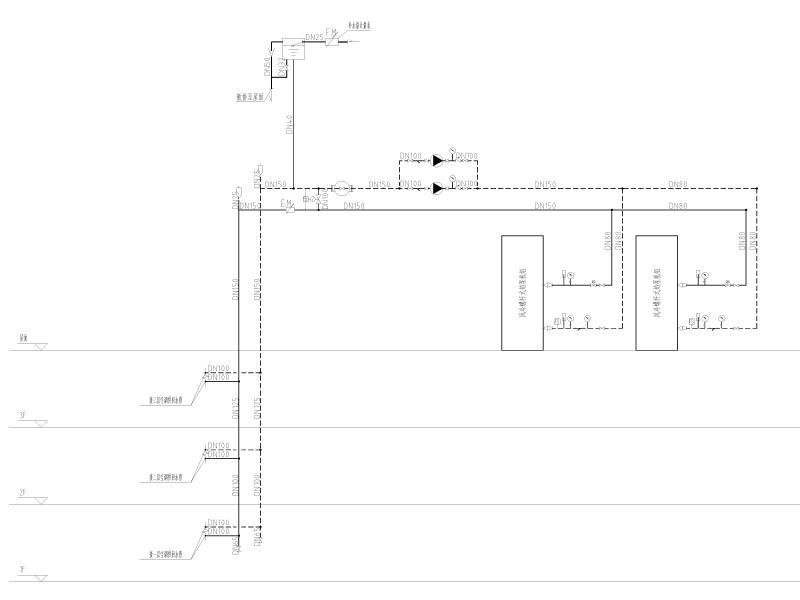

  • 空调水系统流程图
    空调水系统流程图
以上是部分截图，请下载附件后查看完整高清内容
