卫生院提质改造工程电气施工图纸cad平面图及系统图
-
建筑类别：医疗,其他
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
节点大样：配电箱
-
负荷等级：三级
-
强电设计：供配电系统,低压配电,电气照明
建筑概况：该项目为
湖南省卫生院提质改造工程
电气施工图
2020
。
设计范围：1）0.4kV电力配电系统； 2）照明配电系统；3）综合布线。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

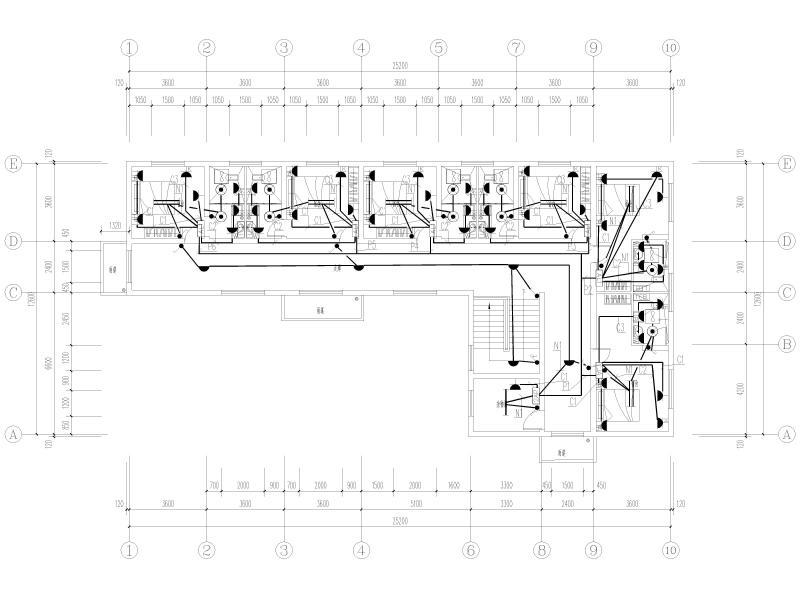

二层照明插座平面图 -

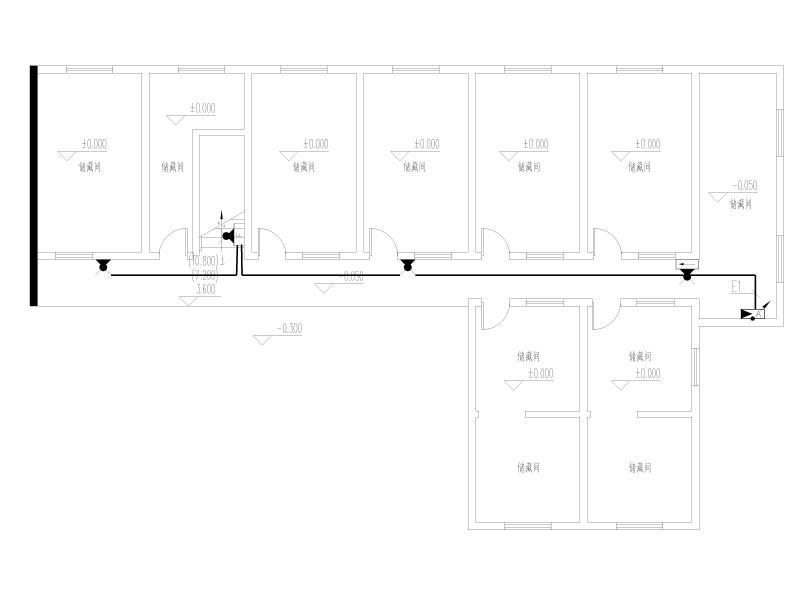

一层应急照明平面图 -

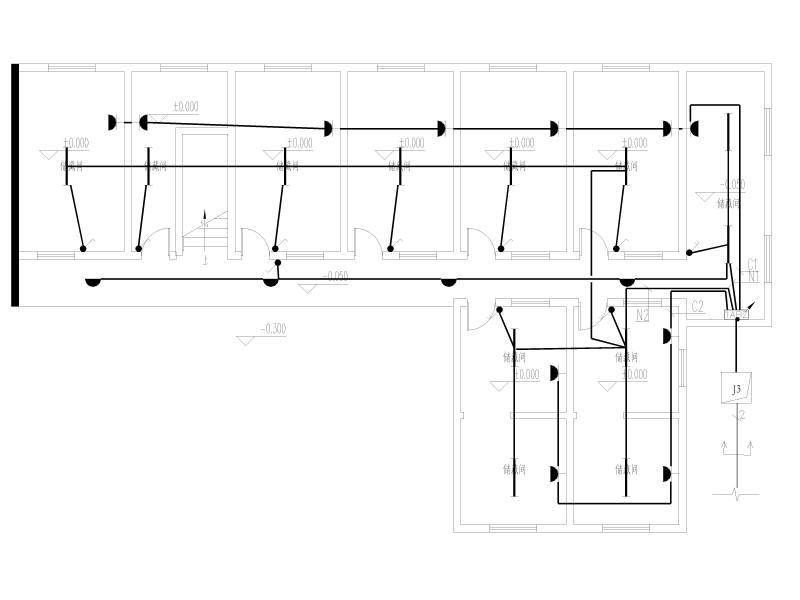

一层照明插座平面图 -

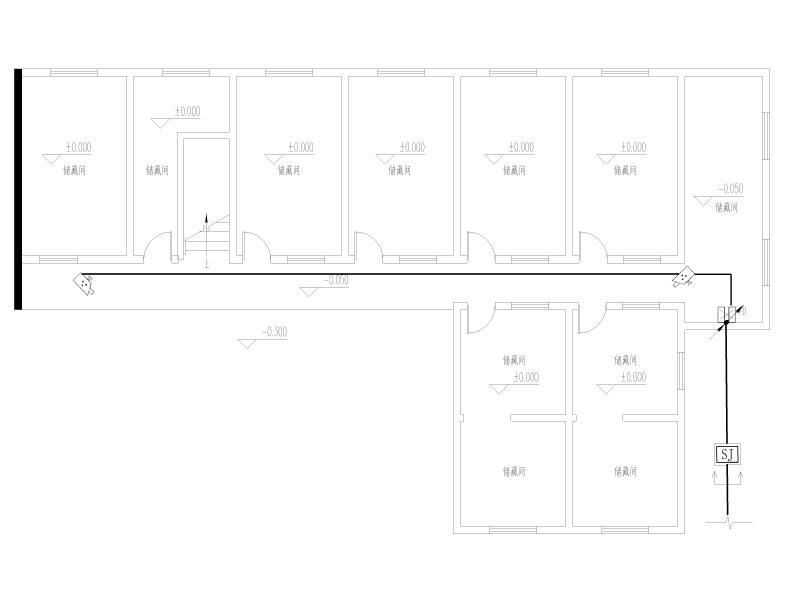

一层综合布线平面图 -

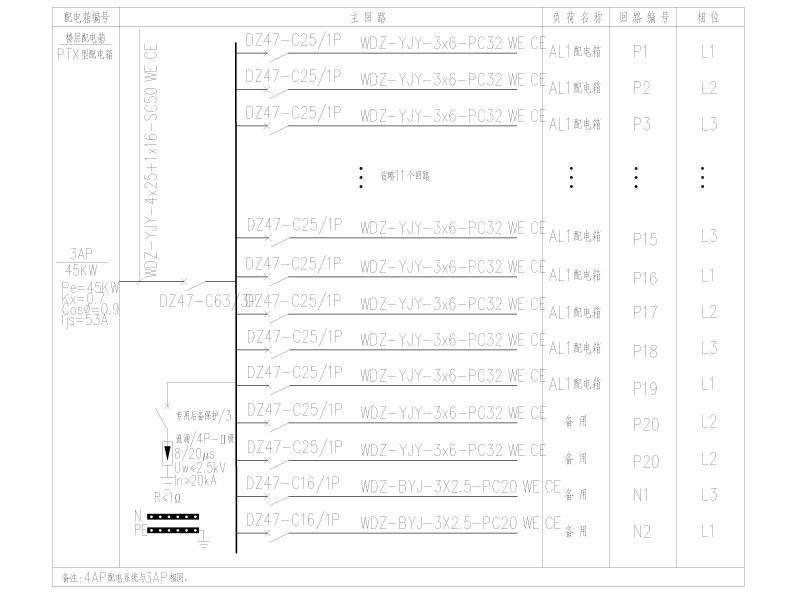

配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
