城市桥梁工程墩台施工图纸设计cad构造图及布置图

附件详情

本桥采用3x25m=75m C50预应力砼简支空心板梁。桥梁与河道正交，河道无通航要求。 技术标准： (1).设计基准期：100年，设计使用年限50年，设计安全等级：一级。 (2).桥梁设计荷载标准：城－B级;人群：4.05KN/m2。 (3).桥梁标准横断面：
2.25m(人行道+栏杆)+11m（车行道）+2.25m(人行道+栏杆)=15.5m。
(4).桥梁与河道正交，中心桩号K2+051.646。
(5).桥面铺装：12cmC50防水砼(W6)铺装的形式。
……

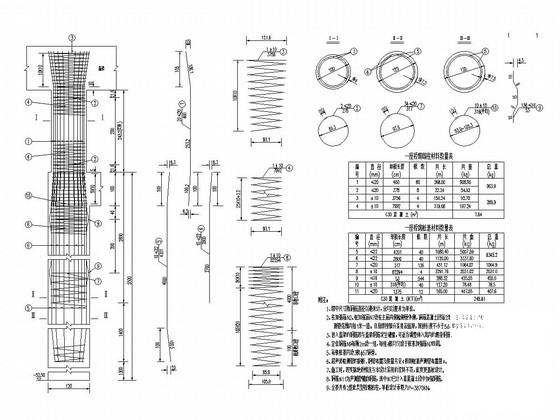

桥墩采用桩柱式，桥台采用重力式。根据桥梁沿线地质条件，桩基采用摩擦桩。
……
共17张，。
