城市次干路照明工程施工大样图设计cad平面布置图及系统图

附件详情

本图纸为城市次干路照明工程施工图设计，共计18张，包括车行道照明和人行道照明设计。 …… 本道路为城市次干路，全长1053.672m，设计速度40km/h。标准路幅宽26m，双向四车道，其中两侧车行道宽各8m，两侧人行道宽各5m。 横断面设计： 标准路幅宽度为26m，双向四车道，路幅具体分配如下：
B=5m（人行道）+8m（车行道）+8m（车行道）+5m（人行道）＝26.0m
道路横坡：车行道向外1.5%，人行道向内2.0%。
……
道路等级：城市次干路
交通量饱和设计年限（年）：15
沥青混凝土路面设计使用年限（年）：10
设计行车速度(km/h)：40
停车视距：≥40m
路面结构设计荷载：BZZ-100型标准车
……
照明布置方式：
本道路仅设计功能照明，包括车行道照明和人行道照明。

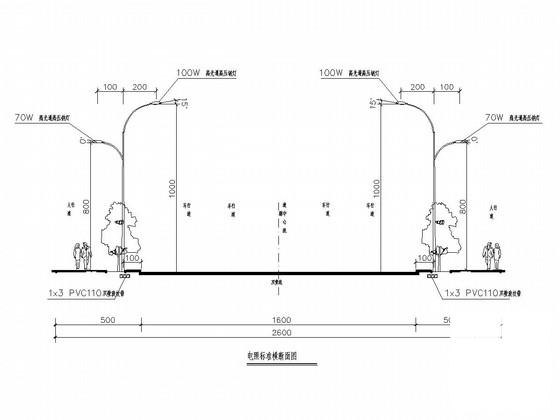

采用双臂双灯沿两侧人行道布置，路灯距路缘石1米，直线标准段灯杆间距最大为30m，曲线路段（R＜1000m）及加宽段加密布置。
……
共18张，。
