厕所给排水图纸cad

附件详情

一、本图系根据建筑及有关工种和甲方所提供资料、设计任务书,按照现行国家现行相关规范而进行室内给排水设计。 二、该资料标注尺寸,管径以毫米计,标高以米计,以室内地坪标高为±0.000, 图中所注给水管标高指管中心,所注排水管标高指管内底。 三、该项目设计范围为室内给排水设计,室内外分界线为建筑物散水外1米处。 四、给水:直接由市政管网供水。
五、管材:
1、冷、热水支管采用暗装方式。
2、冷水管管材采用PP-R管,热熔连接;热水管管材采用紫铜管,焊接。用水点及用水点附近用管件连接。
3、排水管均采用U-PVC管。其安装连接按《建筑排水硬聚氯乙烯管道工程技术规程》CJJ31-89执行,管道安装的其他事宜按《建筑给水排水及采暖工程施工 质量验收 规范》GB50141-2002执行。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

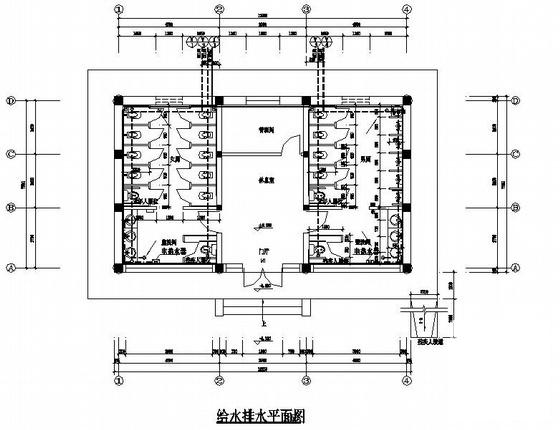

  • 厕所给排水图纸cad - 1
