750吨中温双联体喷雾冷却塔cad

附件详情

一.设计工况 进水温度:t1=42℃ 出水温度:t2=32℃ 进塔水压:0.10~0.15 Mpa 干球温度:31.5℃ 湿球温度:28℃ 二.改造要求:
1、将原冷却塔的填料层的填料取消,并清理干
净。在原填料支架或柱梁上布置并固定五根
12#槽钢作为布水管支架。
2、拆除原收水器及部分支架(保留的支架作新
的收水器支架支撑用)。在8.000m层重新设
置收水器支架,并安装收水器。
3、在塔标高3.900m处,制作布水管支架;标高
3.780m处配制总进水管支架。
4、每塔配制6根布水管道(含法兰),并安装在
布水管支架上。
5、将塔中间的隔板布水管以上的部分拆除。
6、在布水管道法兰上安装喷雾装置。装分配器
法兰,4螺孔18,4孔中心160。
7、按图配置进水总管、布水管道、喷雾装置及
收水器。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

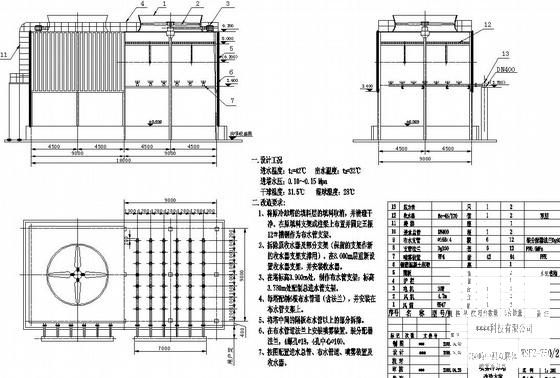

  • 750吨中温双联体喷雾冷却塔cad - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
