框架结构体育馆及幕墙结构施工图纸cad平面图及节点详图,剖面图

该附件为： 2层框架结构体育馆及幕墙 结构施工图 格式为CAD，。

一、项目概要：

该项目为实验学校 风雨操场, 架空运动场，建筑层数和建筑高度：风雨操场地上2层，建筑高度23M;架空运动场地上2层，建筑高度14.58M，建筑类型：多层公共建筑（体育馆），建筑工程等级：一级，建筑防火分类：二类建筑，耐火等级：一级，建筑物抗震设防烈度：六度，抗震措施：7度，抗震设计基本地震加速度：0.05g，水平地震影响系数最大值：0.04，抗震设计分组：第一组，建筑防雷分类：二类，结构类型：钢筋混凝土框架结构，幕墙结构设计年限：25年。基本风压：50年一遇0.3KN/平方米，基本雪压0.2KN/平方米，地面粗糙度类别B类。

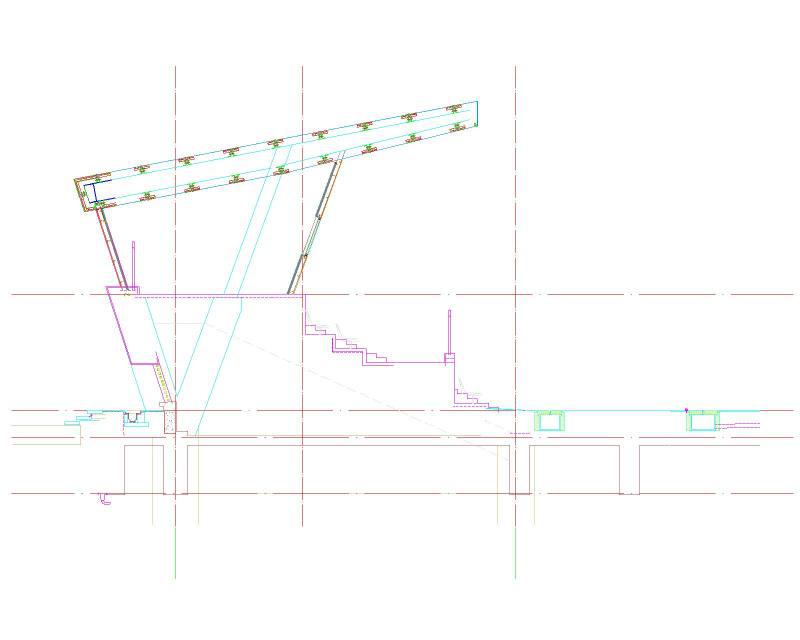

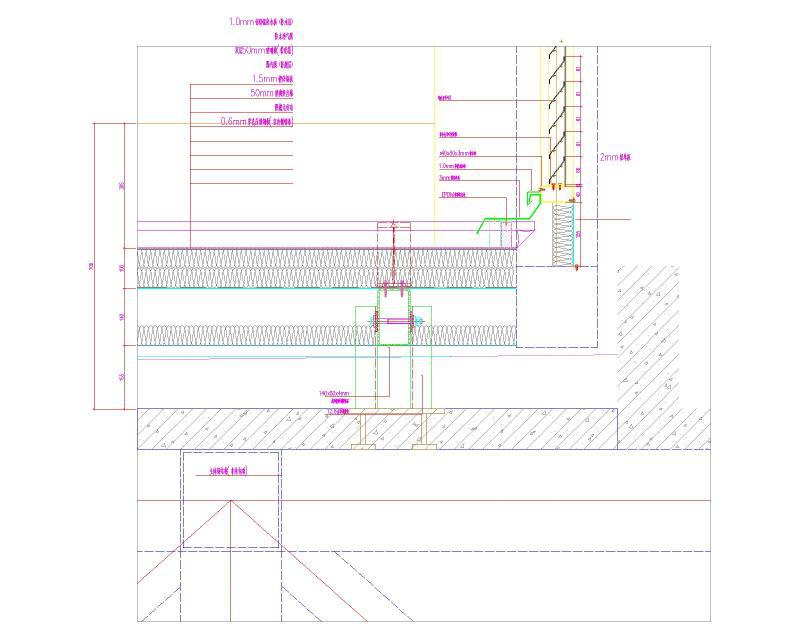

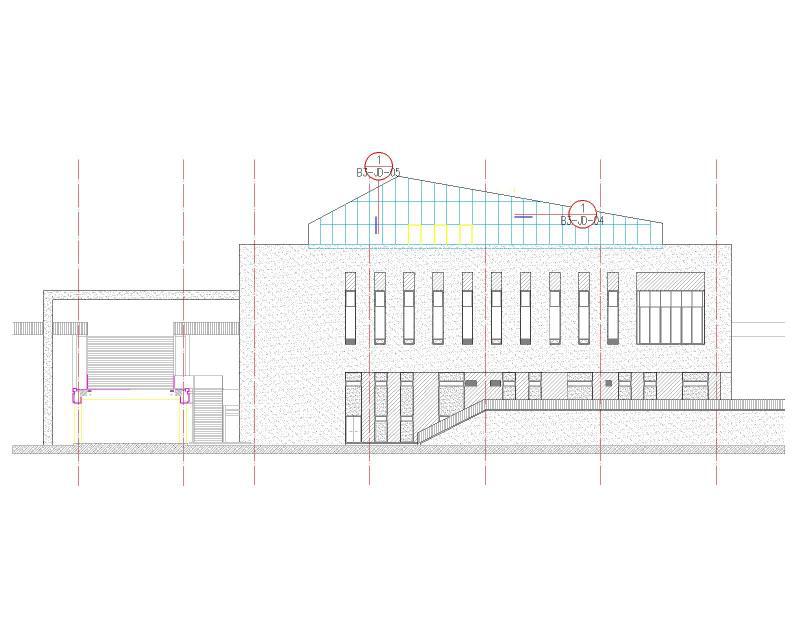

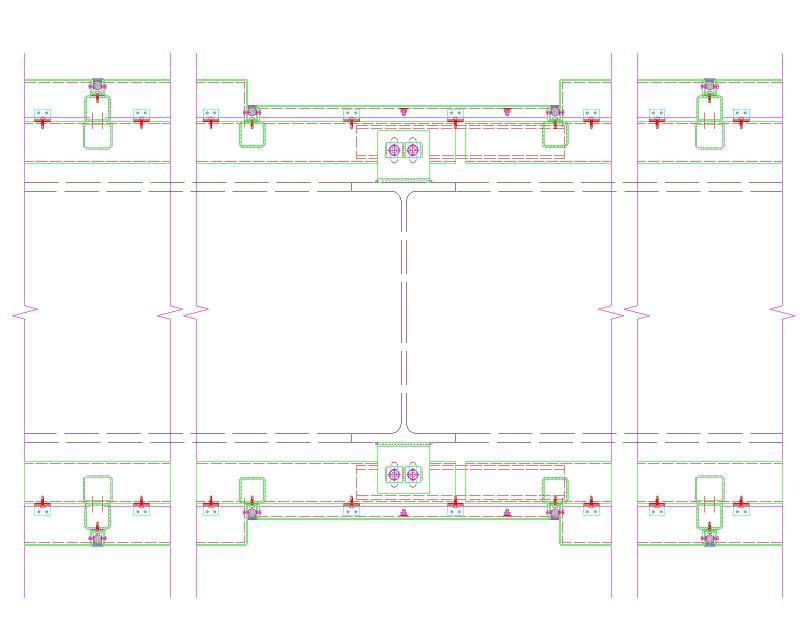

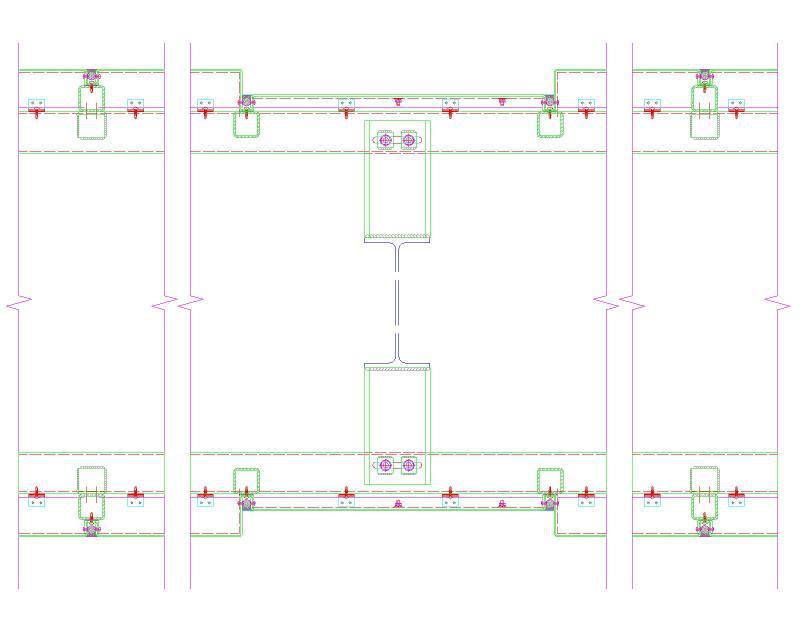

包含：资料目录，设计说明（1~3），风雨操场屋面及天窗，屋面平面图，屋面立面图，节点详图，预埋件图，玻璃加工图，铝板加工图，型材表，架空运动场看台，看台平面图，看台剖面图，等共计52张。
