HPB235钢楼梯结构节点构造详图纸cad立面图
附件详情

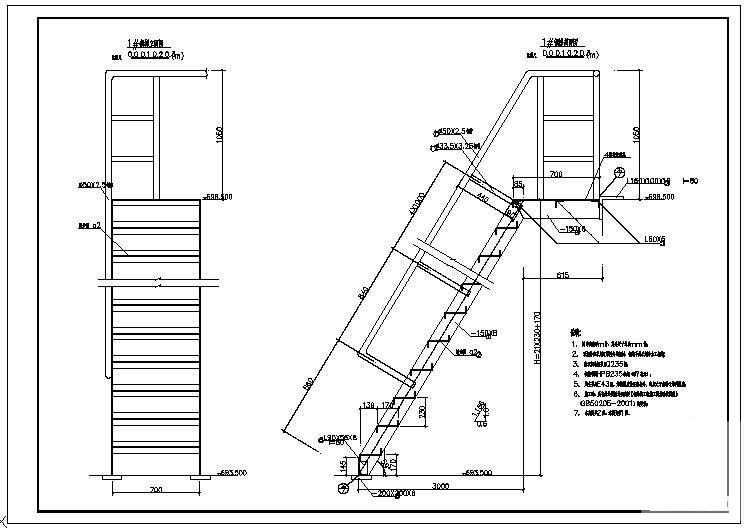

图纸2张。钢梯立面图

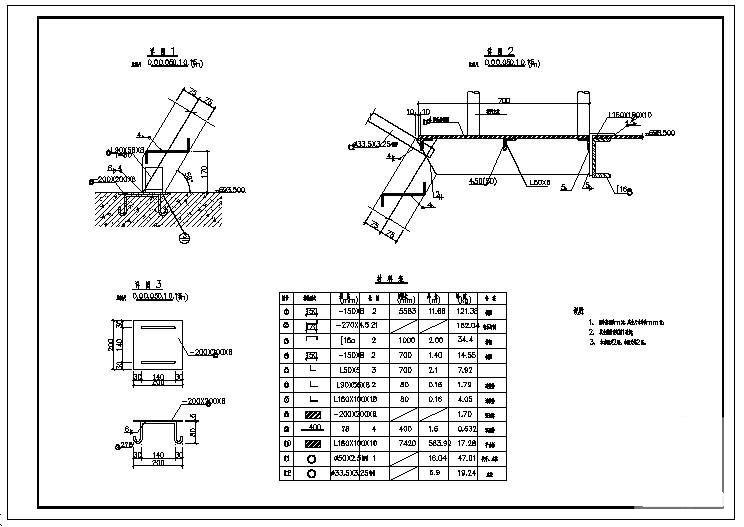

节点详图
1. 图中高程以m计，其余尺寸均以mm计；
2. 预埋件应采用可焊性好的钢材，钢筋不得采用冷加工钢筋;
3. 钢板和角钢采用Q235钢；
4. 钢筋采用HPB235级钢（以%%140表示）；
5. 焊条采用E43型，焊缝厚度除注明者外，均应大于或等于焊件厚度；
