回音壁施工详图纸cad平面图及剖面图,立面图

附件详情

回音壁施工详图: 内容包含:回音壁平面图、回音壁墙剖面图、角钢骨架纵剖面、回音壁展开立面图、回音壁骨架展开立面图、角钢骨架纵剖面、角钢柱及基础平面大样、角钢柱基础剖面大样。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

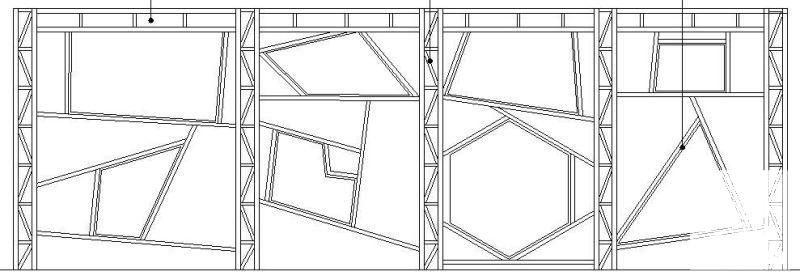

  • 回音壁施工图 - 1
    回音壁施工图 - 1

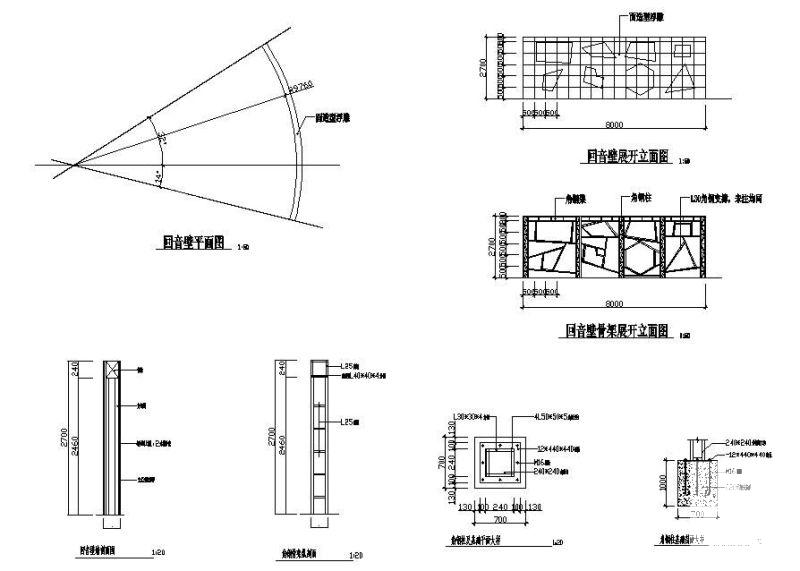

  • 回音壁施工图 - 2
    回音壁施工图 - 2
以上是部分截图,请下载附件后查看完整高清内容
