妇幼保健疗养性建筑给排水施工图纸cad平面图
-
建筑类别：医疗
-
建筑设计面积：5897.98平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统
-
消火栓用水量室外(L/S)：40
-
消火栓用水量室内(L/S)：40
-
项目所在地：贵州
项目概要：该项目位于
贵州省
妇幼保健疗养性建筑
给排水施工图
，总改造面积为5897.98平方米。该项目设计疗养病床60床以及婴儿游泳沐浴、孕妇保健护理等功能性用房。
设计范围：该项目范围内的室内给排水及消防系统。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

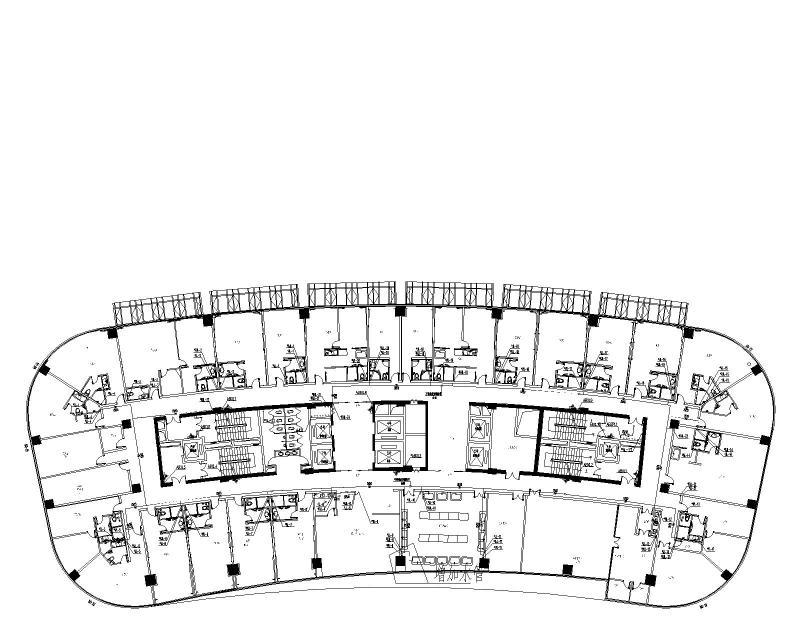

十二层给排水平面图 -

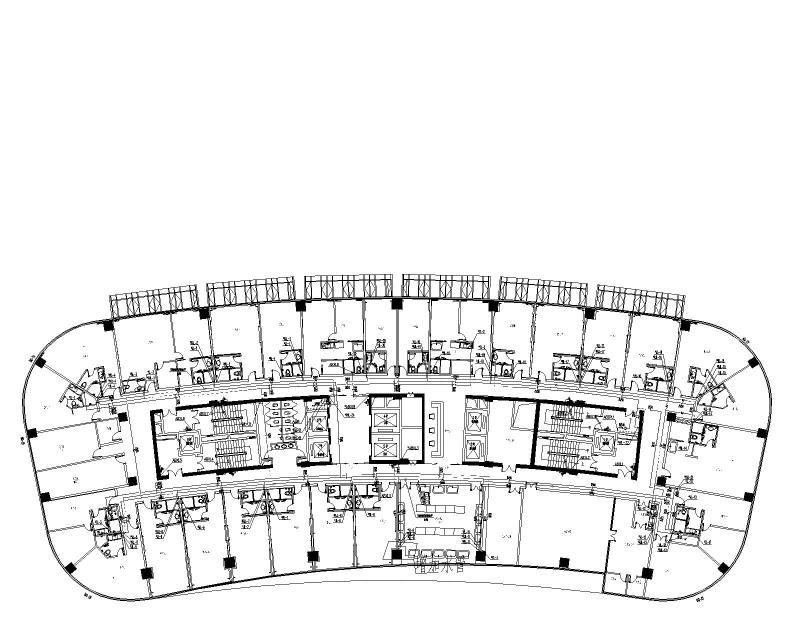

十二层喷淋平面图 -

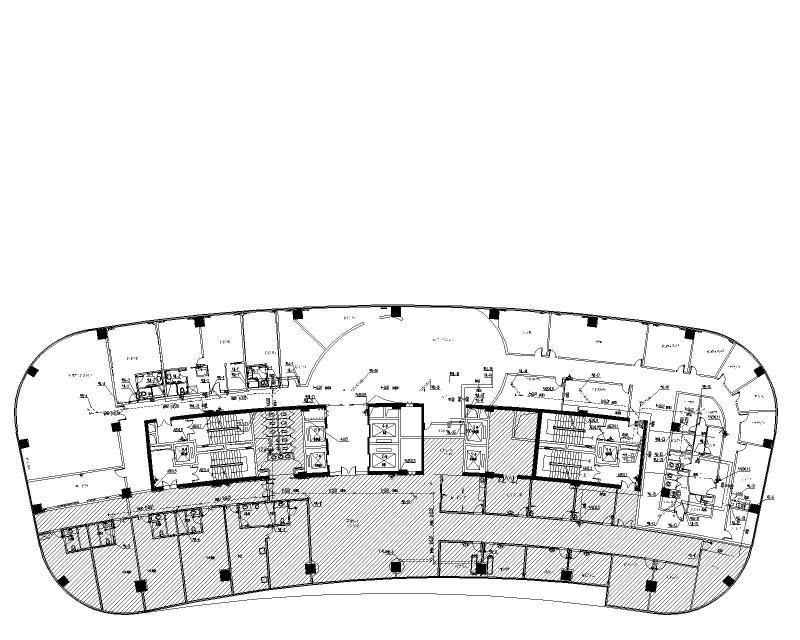

十三层给排水平面图 -

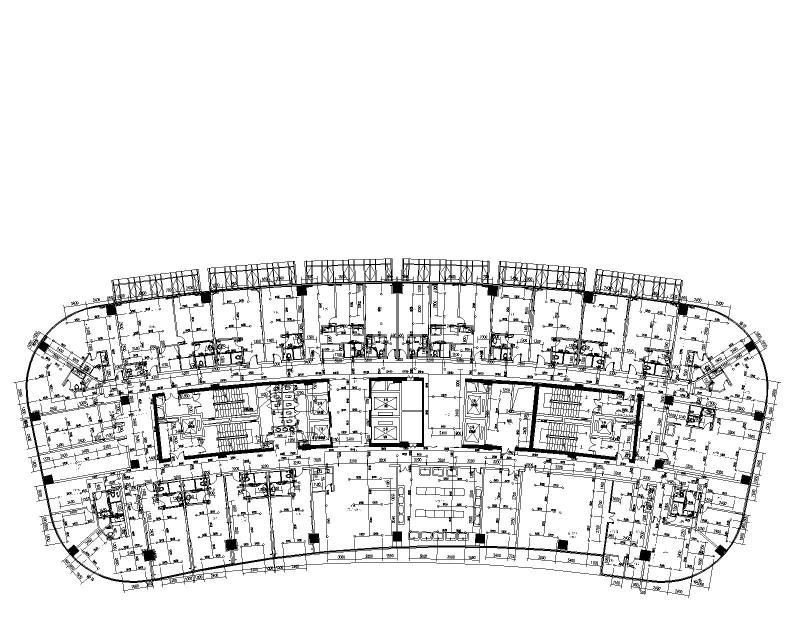

十三层喷淋平面图 -

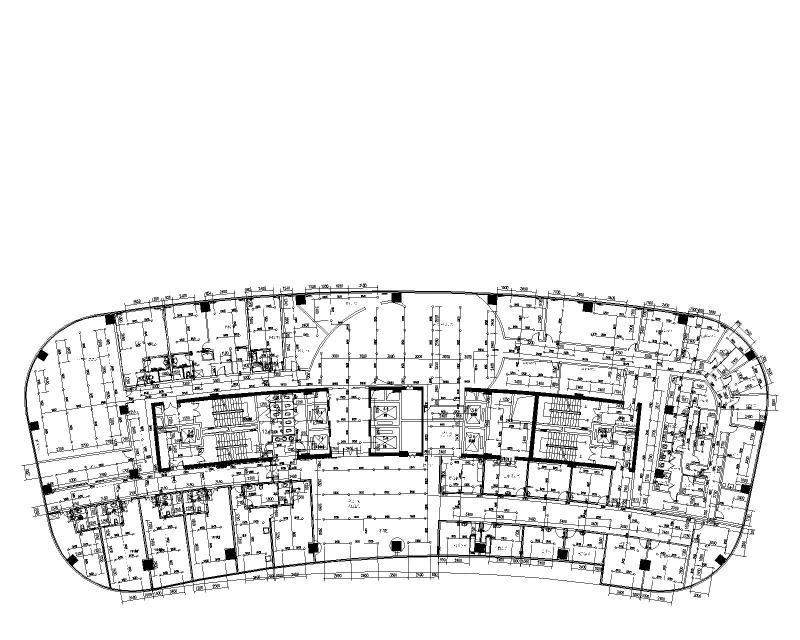

十四层给排水平面图 -
扇形房4卫生间大样及系统图
以上是部分截图，请下载附件后查看完整高清内容
