分离式立交上跨现浇预应力砼连续刚构桥施工图纸cad构造图
-
跨径大小和多跨总长：73.64m
-
行车道位置：上承式桥
-
承重构件受力情况：梁桥
-
材料类型：预应力桥
-
设计年代：近代
该资料为
分离式立交上跨现浇预应力砼连续刚构桥施工图
预制连续刚构混凝土的实际立方强度当达到设计标号的80%以后，方可张拉预应力钢束，采用分五批两端同时对称张拉和顶锚，张拉方式详见相关图表说明，张拉采用钢束张拉力与伸长量“双控”施工，以张拉力为主，张拉控制应力为0.75Ｒyb=1395Ｍpa，最小延伸率3%。待全部预应力索张拉压浆完毕后，方可卸架。
······
一、技术标准与设计规范
二、主要材料
三、设计施工要点
四、其它说明
五、主要材料汇总表
······

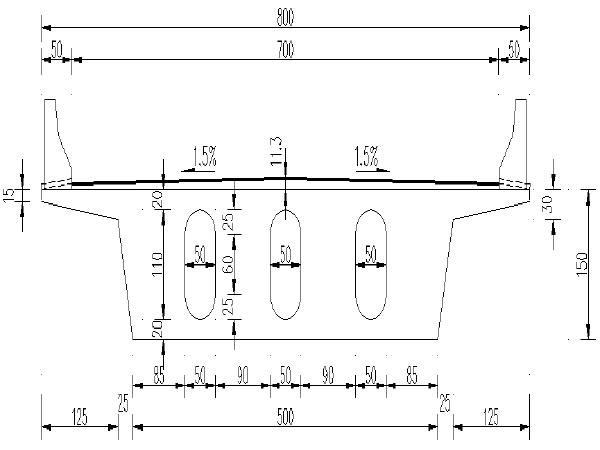

截面图

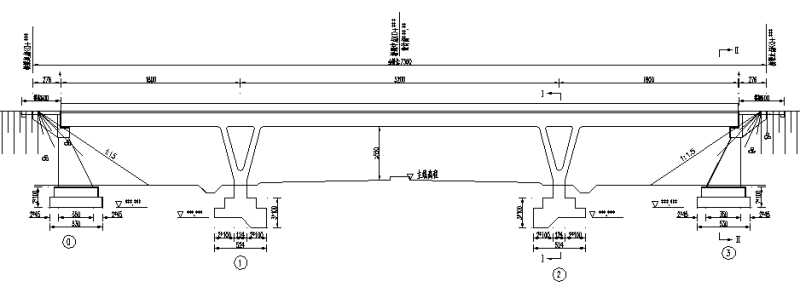

桥梁立面图
实腹构造图

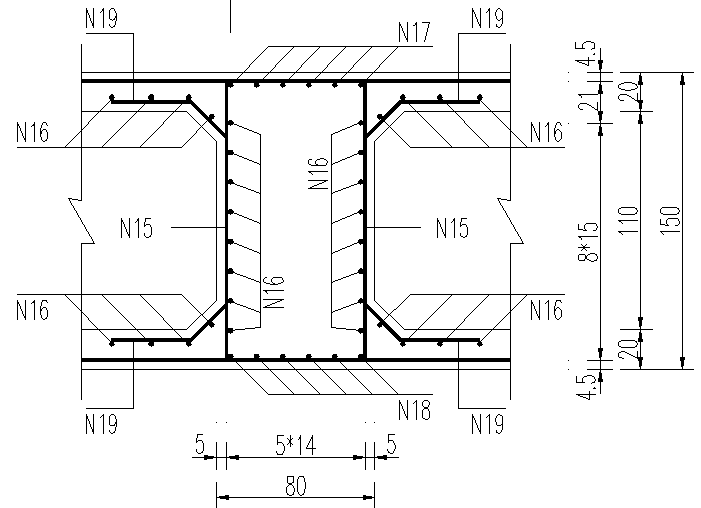

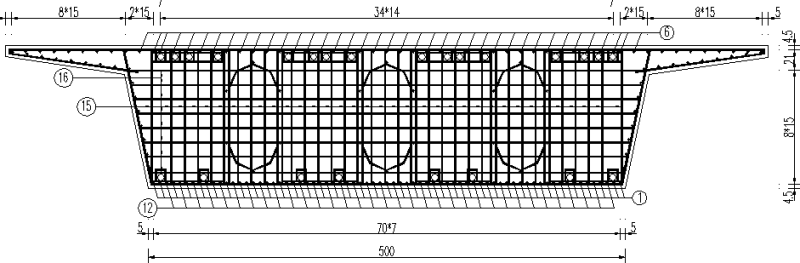

肋板钢筋构造图

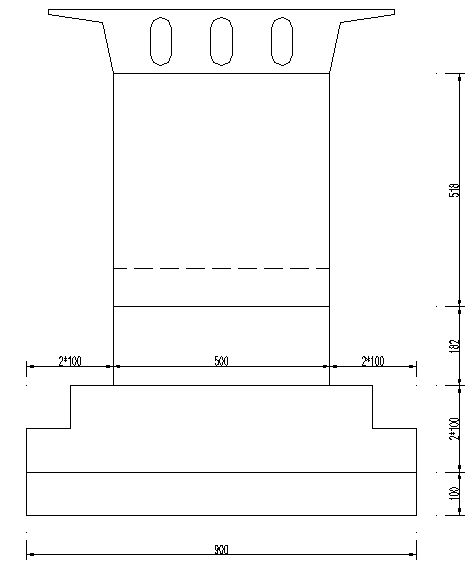

桥墩立面图
桥墩钢筋图
桥台平面图
桥台背墙钢筋图
桥台钢筋图
资料目录
以下是附件的其中一部分截图，共10张，您也可以 搜索 更多您想要的资源
-
预应力砼连续刚构桥图 - 1 -
预应力砼连续刚构桥图 - 2 -
预应力砼连续刚构桥图 - 3 -
预应力砼连续刚构桥图 - 4 -
预应力砼连续刚构桥图 - 5 -
预应力砼连续刚构桥图 - 6 -
预应力砼连续刚构桥图 - 7
-
预应力砼连续刚构桥图 - 8
-
预应力砼连续刚构桥图 - 9
-
预应力砼连续刚构桥图 - 10
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-25
- 评论次数：0
- 浏览次数：0
- 文件大小：0.83 MB
- 收藏次数：0
-
文件名称：
附件-996008689789795999.zip
预应力砼连续刚构桥图下载
