双悬臂全预应力盖梁施工专项方案cad布置图及构造图

附件详情

  • 一、项目概要
  • 二、编制范围
  • 三、编制依据
  • 四、施工总体部署
  • (一)总体施工方案
  • (二)施工组织方式及管理模式
  • (三)主要机械设备配置
  • (四)施工进度安排
  • 五、 施工工艺 流程图
  • 六、 施工工艺
  • (一)施工准备
  • (二)模板制造加工
  • (三)盖梁施工平台及支架的搭设
  • (四)钢筋的成型及安装
  • (五)预应力孔道安装
  • (六)模板安装
  • (七)混凝土的灌注及养护和拆模
  • (八)预应力施工
  • (九)管道压浆
  • 八、安全、质量、环保措施
  • (一)安全保证措施
  • (二)质量保证措施
  • (三)文明施工
  • 附件:
  • 1、盖梁支架模板计算书
  • 2、预应力张拉设计伸长量复核计算表
  • 3、线性回归方程复核计算表
  • 4、盖梁张拉油表读数计算表
  • 5、千斤顶、压力表校定证书
  • 6、盖梁支架结构图;
  • 7、支架立柱结构布置图
  • 8、盖梁模板总体布置图

附件详情

项目概要:
全桥长1828m,其中主桥长548.4m,宽34m,引桥长1279.6m,宽32m。大桥桥孔布置为16×40m+(124+300+124)m+16×40m,主桥采用双塔双索面结合梁斜拉桥,钻石型索塔,引桥采用预应力混凝土 装配式 箱梁。
......
编制范围:
本专项方案包括xx大桥盖梁施工。主要内容有施工支架搭设与拆除、钢筋成型与安装、模板安装与拆除、混凝土浇筑及养护、预应力安装与张拉、管道压浆与封锚等工作内容。
......
总体施工方案:
盖梁设计为双悬臂全预应力结构,截面尺寸比较小,混凝土方量49.5m3,采用φ377钢管桩支架施工,支架共承受33.5 m3混凝土重量,约87.1t。模板均采用大块钢模板,预应力前期束采用单端张拉、后期束采用两端张拉工艺施工。
......
图纸内容:
盖梁支架结构图、支架立柱结构布置图、盖梁模板总体布置图
......
,共包含CAD设计图18张,word文档36页。

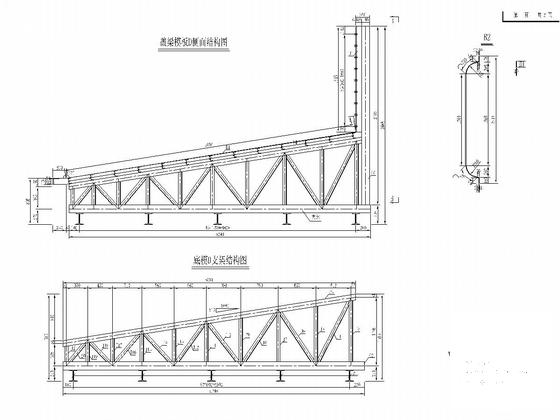

盖梁支架结构图

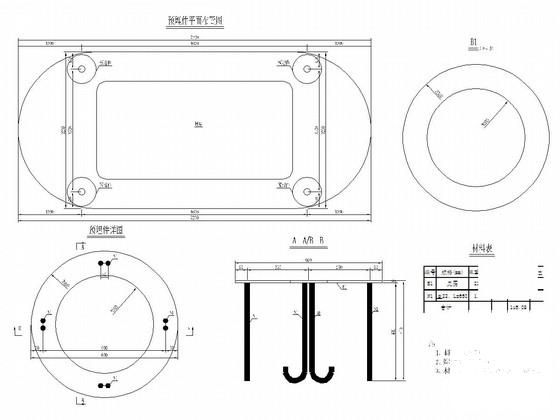

承台预埋件布置图

盖梁底模D模

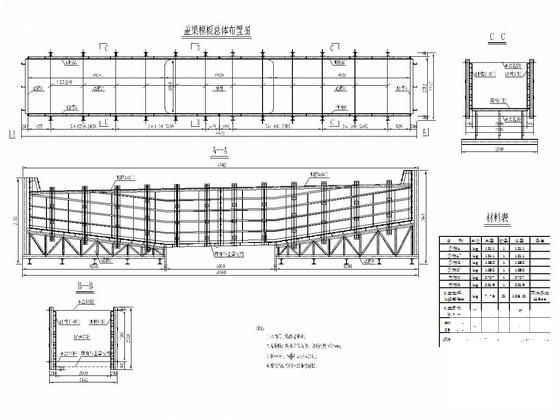

盖梁模板总体布置图

模板图一栏

施工方案一览

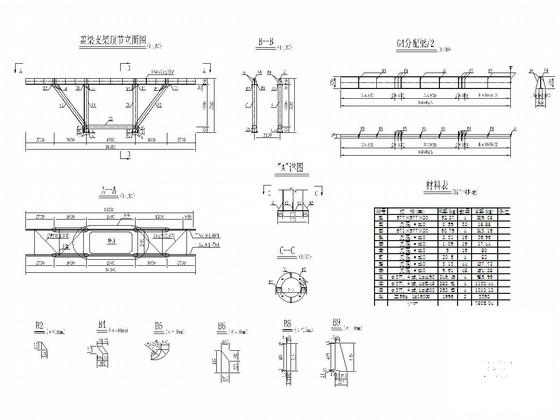

支架立柱结构布置图
