白改黑市政道路交通工程设计套大样图cad标准横断面图

附件详情

项目概要:
现状路面建筑设计结构形式为水泥混凝土路面,建成并通车已经10年,该资料将现状水泥混凝土路面及水泥稳定风化砂基层全部挖除,修整路基后新建沥青混凝土路面。道路全长1721.516m, 道路规划红线宽度30m,道路等级为城市次干路,设计行车速度30km/h,为双向四车道。该资料及施工范围为30m红线范围内。
道路标准横断面采用规划横断面:4m(绿化带)+2.2m(人行道)+1.3m(通槽绿化)+15m(机动车道)+1.3m(通槽绿化)+2.2m(人行道)+4m(绿化带),道路全宽30m。
......
,共12张CAD设计图。

交通标线大样图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

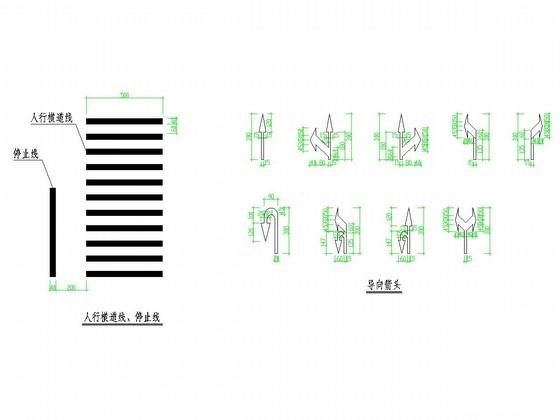

  • 白改黑道路设计大样图 - 1
    白改黑道路设计大样图 - 1

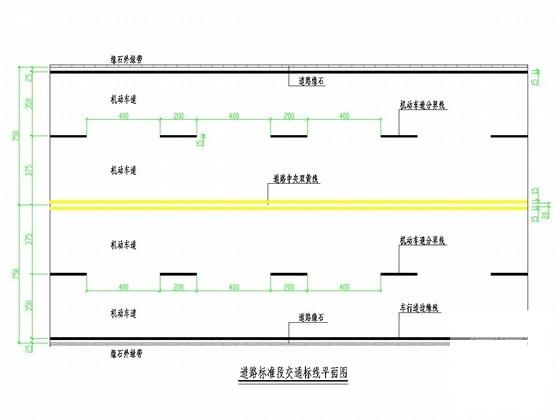

  • 白改黑道路设计大样图 - 2
    白改黑道路设计大样图 - 2
以上是部分截图,请下载附件后查看完整高清内容
白改黑道路设计大样图下载
