设计标准：
1、道路等级：二级公路，设计速度60km/h。
2、高程及坐标系统：高程系统采用1985国家高程基准，平面系统采用市独立坐标系。
3、设计地震动峰值加速度：0.05g。
4、设计标准轴载：BZZ-100。
5、设计年限：12年。
6、设计弯沉：46.6（0.01mm）。
7、设计理论：沥青混凝土路面结构计算采用双圆垂直均布荷载作用下的弹性层状体系理论为基础，以路表设计弯沉值和沥青混凝土路面面层、半刚性基层、底基层的层底拉应力作为设计指标，计算路面结构厚度。
……

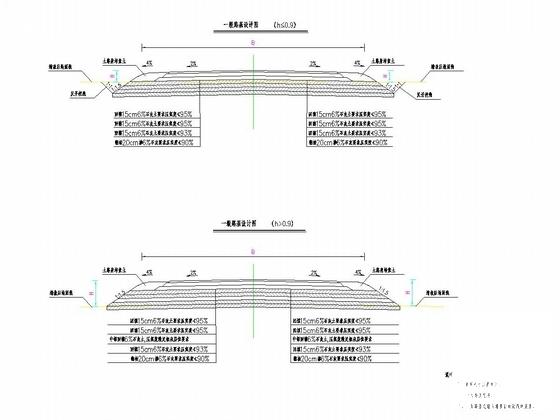

路基标准横断面布置：

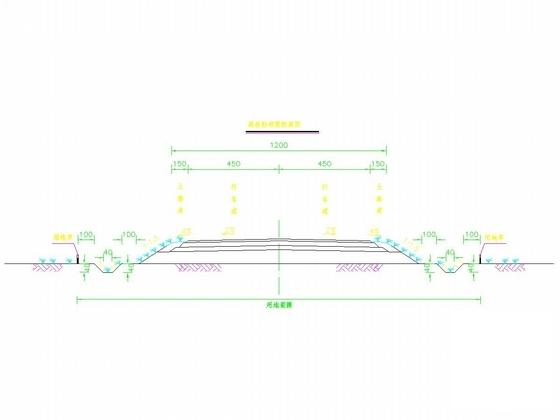

本项目道路路基宽度12m，路面宽度9m，其组成为1.5m土路肩+9m行车道+1.5m土路肩。行车道采用双向路拱，路拱横坡2.0%，土路肩横坡4%。
路基边坡、边沟：
本项目道路填方路基边坡坡度为1:1.5，挖方路基边坡坡度为1:1。为保证全线排水顺畅，一般路段在两侧坡脚外1m处设置底宽40cm，深40cm的梯形土质边沟，边沟内、外侧坡比为1：1，边沟外边缘外侧1m为公路用地范围。
……
路基交叉设计：

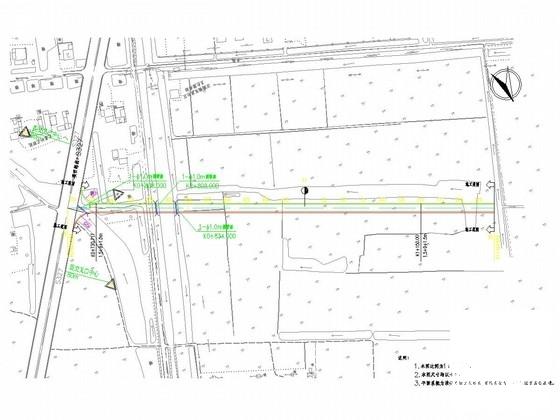

全线共设平面交叉1处，为路线起点处呈T字型平面交叉，S327为一级公路，路基宽度24.5m，断面组成为0.75m土路肩+10.5m行车道+2m中央分隔带+10.5m行车道+0.75m土路肩，为沥青混凝土路面，设计速度为80km/h。
……

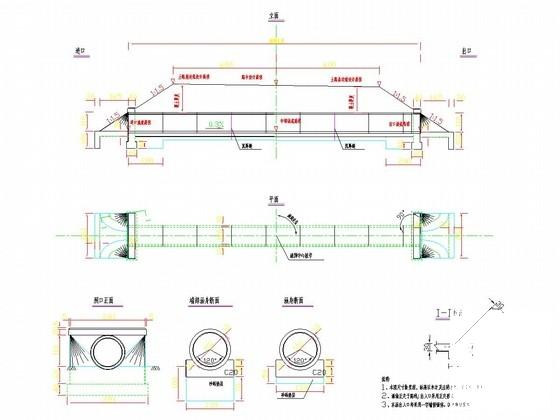

共47张，。
